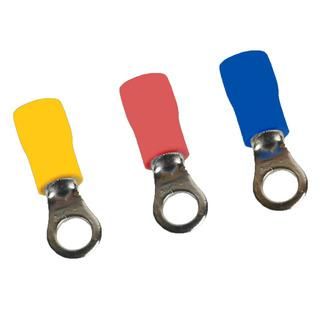

Наконечник кольцевой OptiKit T-K-PVC-5,5-5(100шт) | 278065 КЭАЗ

Наконечник кольцевой T-K-PVC-5,5-5 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 4–6 мм2 с винтовыми зажимами в электрических цепях до 400 В. Упакован по 100 штук, изделие совместимо с сериями OptiKit T/S и подходит для промышленной автоматизации, распределительных щитов и силового оборудования.

Назначение и область применения

Наконечник кольцевой T-K-PVC-5,5-5 используется для оконцевания многожильных и одножильных медных проводов перед установкой в винтовые клеммы. Обеспечивает прочное механическое соединение и снижает риск перегрева за счёт равномерного распределения давления. Применяется в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется надёжная фиксация провода с помощью болта или винта.

Технические характеристики

• Тип: кольцевой наконечник с изоляцией
• Номинальное сечение провода: 4–6 мм2
• Диаметр отверстия: 10 мм - подходит для винтов M5
• Материал контакта: медь, лужённая поверхность - улучшает проводимость и предотвращает окисление
• Изоляция: PVC, желтого цвета - обеспечивает защиту от случайного замыкания и визуальное отличие
• Рабочее напряжение: до 400 В AC/DC
• Диапазон температур: от –40 C до +80 C
• Форма гильзы: короткая - компактная конструкция для плотных сборок
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник T-K-PVC-5,5-5 совместим с винтами диаметром 5 мм (M5) и соответствует стандартным клеммам в щитах КЭАЗ, Schneider Electric, ABB, Legrand. Для монтажа:

• Зачистите изоляцию провода на длину, соответствующую глубине гильзы (не более 10 мм)
• Вставьте жилу в гильзу и обожмите специальным инструментом - используйте матрицу для сечений 4–6 мм2
• Не допускайте выступания жилы за край гильзы - это снижает надёжность контакта
• Установите наконечник на винт, затяните с моментом, рекомендованным производителем клеммы (обычно 0,5–0,8 Нм)

Обратите внимание: изоляция не предназначена для защиты от высокого напряжения - она служит исключительно для предотвращения случайного касания металлической части.

Безопасность и стандарты

Наконечник T-K-PVC-5,5-5 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1 для наконечников в системах низковольтного распределения. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности. Работает в соответствии с нормами безопасности для электрических установок до 1000 В.

Преимущества

• Лужёная медь - минимизирует окисление, продлевает срок службы контакта
• Ярко-жёлтая изоляция - позволяет легко определить тип и сечение наконечника визуально
• Короткая гильза - экономит место в плотных распределительных коробках
• Стандартный диаметр 10 мм - универсальна для большинства винтовых клемм
• Упаковка по 100 штук - удобна для массовой установки и хранения

Ограничения применения

• Не применяйте для проводов сечением менее 4 мм2 - возможен люфт и плохой контакт
• Не используйте в цепях выше 400 В - изоляция не рассчитана на высокое напряжение
• Не подходят для алюминиевых проводов - материал гильзы - медь, возможна гальванопара
• Не допускается повторное использование после демонтажа - деформация гильзы снижает надёжность
• Не монтировать в средах с постоянным воздействием открытого пламени или агрессивных химикатов

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Соединение проводов с клеммами частотных преобразователей
• Фиксация проводов питания двигателей в промышленных станках
• Монтаж сигнальных цепей в пультах управления конвейерами
• Замена старых наконечников в модернизируемых электрощитах

Практические советы

• Перед обжимом проверьте соответствие сечения провода - лучше использовать наконечник с минимальным запасом по сечению (например, 6 мм2 для 5,5 мм2 провода)
• При работе в холодном помещении (< –20 C) согрейте наконечник руками - PVC становится хрупким при низких температурах
• Для быстрого поиска нужного наконечника в ящике - ориентируйтесь на цвет изоляции: жёлтый = 4–6 мм2
• Храните в сухом месте - даже с изоляцией длительное воздействие влаги может вызвать коррозию контакта
• При использовании в вибрационных средах - дополнительно закрепите провод хомутиком, чтобы нагрузка не передавалась на контакт
