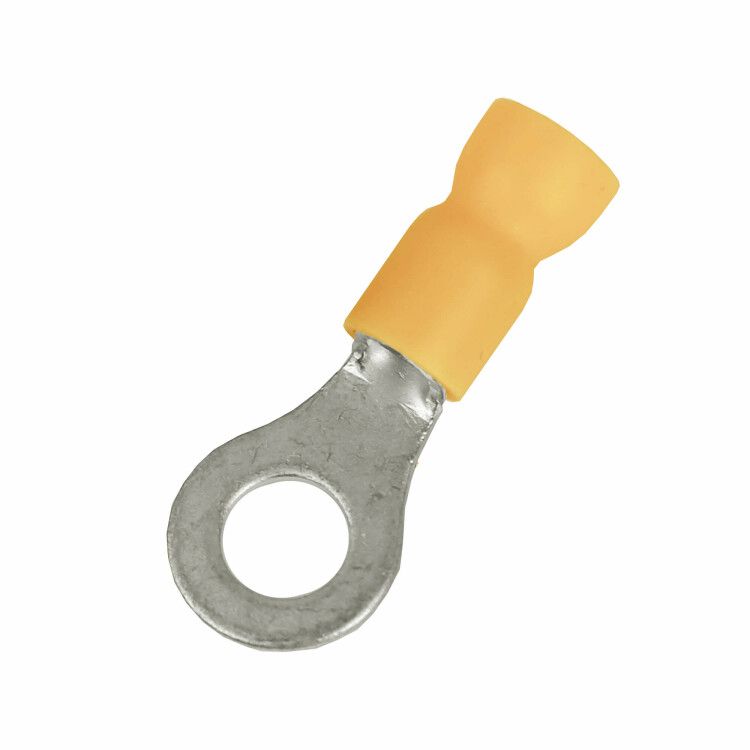

Наконечник с отверстием под винт и изолир.фланцем ПВХ легкий ввод жилы 2.5-6кв.мм М4 (d4.3мм) (НКИ) (уп.100шт) DKC 2C4P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 2,5-6 кв.мм М4 (д.4,3 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил сечением 4–6 мм2. Благодаря изолирующему фланцу и луженой меди, этот наконечник подходит для защиты соединений в условиях повышенной влажности и требует минимальных усилий при монтаже. Артикул 2c4p-ee-pvc входит в серию Quadro.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Применяется там, где требуется безопасное и долговечное соединение с винтовым зажимом - например, на клеммниках, автоматических выключателях, контакторах, распределительных щитах и оборудовании с высокой вибрацией.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия под винт: 4,3 мм (соответствует метрической резьбе M4)
• Максимальный рабочий ток: 48 А
• Материал контакта: медь М1, луженая - для устойчивости к коррозии
• Материал изоляции: ПВХ пластикат, цвет - серый
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка (не требует пайки)
• Изоляция: полностью закрывает токоведущую часть, включает фланец
• Соответствует стандарту DIN
• Проклеенный фланец - предотвращает попадание влаги и пыли

Совместимость и монтаж

Наконечник совместим с любыми винтами и болтами стандарта M4 (диаметром 4,3 мм). Для установки используйте пресс-клещи с матрицей, подходящей для сечения 4–6 мм2. Убедитесь, что обжим выполнен равномерно - зазубрины внутри гильзы должны плотно схватить все проволочки жилы. Наконечник легко принимает жилы даже с лаковой изоляцией - благодаря форме раструба EasyEnter, которая снижает риск перелома проводников при введении.

Безопасность и стандарты

Изделие соответствует требованиям DIN, обеспечивая механическую прочность и электрическую надежность. Изолирующий фланец и ПВХ-оболочка обеспечивают защиту от случайного касания токоведущих частей. Подходит для защищённых соединений в электроустановках согласно ГОСТ и IEC. Луженое покрытие снижает риск окисления в агрессивных средах.

Преимущества

• Облегченный ввод жилы - раструб EasyEnter позволяет легко вставить многопроволочные жилы без повреждения
• Зазубрины внутри гильзы - гарантируют прочный и неразъемный контакт после опрессовки
• Изолированный фланец - исключает необходимость в дополнительной изоляции соединения
• Проклеенная изоляция - герметична, защищает от влаги и пыли
• Луженая медь - продлевает срок службы в условиях высокой влажности
• Серый цвет изоляции - удобен для визуального различения в комплектах

Ограничения применения

Не применяйте наконечник для алюминиевых жил - он рассчитан только на медь. Не допускается использование при температуре выше +85 C - ПВХ теряет эластичность. Не рекомендуется применять в открытых наружных установках без дополнительной защиты от УФ-излучения. Также не подходит для соединений с резьбой больше M4 - диаметр отверстия ограничен 4,3 мм.

Примеры использования

• Подключение силовых кабелей к клеммным колодкам в распределительном щите
• Оконцевание проводов на входе в контакторы и тепловые реле
• Соединение жил в пультах управления станков и конвейеров
• Монтаж в системах освещения с частыми включениями (например, в торговых центрах)
• Установка в бытовых и промышленных устройствах с вибрационной нагрузкой

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - слишком тонкая жила может выпасть, слишком толстая - повредить гильзу
• Используйте только качественные клещи с правильной матрицей; некорректный обжим снижает токовую нагрузку
• При работе с лакированной изоляцией - не снимайте её полностью, достаточно удалить лишь кончик
• Проверяйте плотность фиксации винтом - после затяжки не должно быть люфта
• Артикул 2c4p-ee-pvc можно использовать как замену аналогам других брендов - главное, чтобы соблюдались размеры M4 и сечение 4–6 мм2
