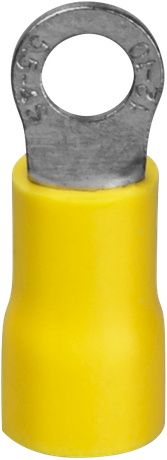

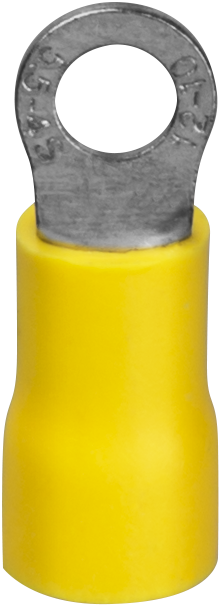

Наконечник кабельный кольцевой изолированный (НКИ) 61 052 NET-RTI-6-4-B50 (уп.50шт) Navigator 61052 20254

Наконечник кабельный кольцевой изолированный НКИ 6-4 NET-RTI-6-4-B50 (50шт/упак) предназначен для надёжного соединения многожильных медных проводов сечением 4–6 мм2 через опрессовку. Бренд Navigator и артикул NET-RTI-6-4-B50 указывают на серию, ориентированную на промышленный и бытовой электромонтаж с повышенными требованиями к безопасности.

Назначение и область применения

Этот наконечник используется для оконцевания медных проводов и кабелей перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим устройствам. Подходит для работы в распределительных щитах, пультах управления, силовых цепях оборудования. Применяется там, где требуется прочное, долговечное и безопасное соединение без риска оголения жил.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 - подходит для проводов средней мощности, например, в цепях освещения, двигателей, нагревательных элементов;
• Номинальный ток: 48 А - способен выдерживать нагрузки типичных бытовых и промышленных потребителей;
• Напряжение: 380 В - рассчитан на использование в трёхфазных сетях;
• Материал контакта: медь никелированная - улучшенная проводимость, антикоррозийная стойкость, удобство пайки и опрессовки;
• Изоляция: ПВХ пластикат самозатухающий - предотвращает возгорание, не распространяет пламя;
• Цвет изоляции: желтый - визуальное отличие от других наконечников, упрощает идентификацию при обслуживании;
• Диаметр отверстия: 4,3 мм - совместим с болтами M4–M5, часто используемыми в клеммах и шинах;
• Наружный диаметр: 6,7 мм - позволяет установить в компактные корпуса без риска механического повреждения;
• Рабочий температурный диапазон: от –55 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения;
• Степень защиты IP20: защита от доступа пальцами и твёрдых предметов >12,5 мм - соответствует условиям внутреннего монтажа в закрытых щитах;
• Срок гарантии: 36 месяцев - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Наконечник NET-RTI-6-4-B50 монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей для кольцевых наконечников. Не допускается пайка или скручивание. Для правильного соединения необходимо использовать инструмент, подходящий по размеру: диаметр жилы 4–6 мм2 требует матрицы с зажимом 4–6 мм. Убедитесь, что после опрессовки изоляция плотно прилегает к проводу, а металлическая часть полностью заполнена жилами без выпирающих прядей. Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болтом.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам по ГОСТ Р 50944 и имеет самозатухающую изоляцию, снижающую риск возгорания. Сертифицировано для применения в электроустановках до 1000 В переменного тока. Стандарт IP20 делает его пригодным только для внутренних помещений без воздействия воды, пыли или агрессивных сред.

Преимущества

• Никелированная медь увеличивает срок службы контакта и снижает окисление;
• Жёлтая изоляция упрощает визуальный контроль и диагностику в сложных коммутационных схемах;
• Самозатухающий ПВХ предотвращает распространение огня при аварии;
• Уплотнённая конструкция минимизирует риск перелома жил при изгибе кабеля;
• Упаковка по 50 штук - экономично для крупных проектов и постоянного использования.

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных;
• Запрещено применение вне закрытых щитов: IP20 не защищает от влаги, пыли и внешних воздействий;
• Не рекомендован для частых вибраций без дополнительной фиксации - возможна усталостная деформация;
• Не подходит для кабелей сечением менее 4 мм2 или более 6 мм2 - риск плохого контакта или разрушения изоляции.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Оконцевание проводов двигателя насоса или вентилятора в промышленном оборудовании;
• Соединение фазных и нулевых жил с клеммными колодками в системах управления;
• Монтаж в пультах управления станков, конвейеров, систем автоматизации.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не больше и не меньше; лишняя изоляция мешает плотному контакту;
• Проверьте соответствие диаметра отверстия (4,3 мм) болту или клемме - не все клеммы подходят под M5;
• При работе в условиях повышенной влажности используйте герметик или термоусадочные трубки поверх наконечника - IP20 недостаточно;
• Храните в сухом месте: хотя изоляция устойчива, длительное воздействие влаги может снизить её свойства;
• Выбирайте инструмент с регулировкой давления - некачественная опрессовка вызывает перегрев и выход из строя контакта.
