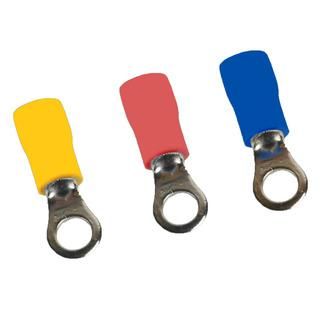

Наконечник кольцевой OptiKit T-K-PVC-5,5-8(100шт) | 278067 КЭАЗ

Наконечник кольцевой T-K-PVC-5,5-8 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 4–6 мм2 через винтовую зажимную систему. Лужёная медь и PVC-изоляция обеспечивают устойчивость к коррозии и безопасную работу в условиях повышенной влажности. Упакованы по 100 штук - удобно для массового монтажа.

Назначение и область применения

Наконечник кольцевой T-K-PVC-5,5-8 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется прочное и долговечное соединение через болт или винт - например, в распределительных щитах, контакторах, автоматических выключателях, станках, конвейерах и других устройствах промышленной автоматизации.

Технические характеристики

• Тип: кольцевой наконечник с изоляцией
• Номинальное сечение провода: 4–6 мм2
• Диаметр отверстия: 8 мм - подходит для винтов M5–M6
• Материал: медь, лужёная поверхность
• Изоляция: PVC, цвет - желтый
• Рабочее напряжение: до 400 В
• Температурный диапазон: от –40 C до +80 C
• Форма гильзы: короткая - компактная, снижает риск перегрева
• Упаковка: 100 штук

Совместимость и монтаж

Наконечник кольцевой T-K-PVC-5,5-8 совместим с винтами диаметром 5–6 мм. Для установки зачистите изоляцию с конца провода на длину, соответствующую глубине гильзы (не более 10 мм). Вставьте жилу в гильзу, обожмите специальным прессом с матрицей под сечение 4–6 мм2. После обжима проверьте плотность соединения - провод не должен свободно двигаться внутри. Желтая изоляция позволяет легко определить тип и сечение наконечника при визуальном осмотре.

Безопасность и стандарты

Наконечник T-K-PVC-5,5-8 соответствует требованиям к безопасности для оборудования до 400 В. Медная основа с лужением обеспечивает стабильный токопроводящий контакт, предотвращает окисление и повышает срок службы. Изоляция из PVC не распространяет горение и сохраняет целостность при нормальных температурах эксплуатации.

Преимущества

• Лужённая медь - устойчива к коррозии даже во влажной среде
• PVC-изоляция защищает от случайного замыкания и механических повреждений
• Короткая форма гильзы - меньше места занимает в щитах и корпусах
• Чёткий цветовой код (жёлтый) - ускоряет идентификацию при обслуживании
• Упаковка по 100 штук - экономична для крупных проектов и серийного монтажа

Ограничения применения

• Не предназначены для проводов сечением менее 4 мм2 - возможен слабый контакт
• Не подходят для алюминиевых жил - материал гильзы рассчитан только на медь
• Не рекомендуются для частых демонтажей - многократное затягивание винта может деформировать кольцо
• Изоляция PVC теряет эластичность ниже –40 C - не использовать в экстремально холодных условиях вне помещений без защиты

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Обжим проводов к клеммам контакторов и реле в панелях управления
• Соединение силовых проводов с клеммами двигателей и преобразователей частоты
• Заводская сборка оборудования, где важна стандартизация и скорость монтажа

Практические советы

• Выбирайте обжимной инструмент с точным соответствием сечению - для 4–6 мм2 используйте матрицу с пометкой “4–6”
• Перед монтажом проверьте диаметр винта: 8 мм отверстие идеально подходит для M5–M6, но не для M8
• Не используйте плоскогубцы для обжима - это приведёт к плохому контакту и перегреву
• При работе в условиях высокой влажности или химической активности - дополнительно контролируйте состояние лужения
• Храните в сухом месте - хотя изоляция защищена, длительное воздействие влаги может снизить её свойства
