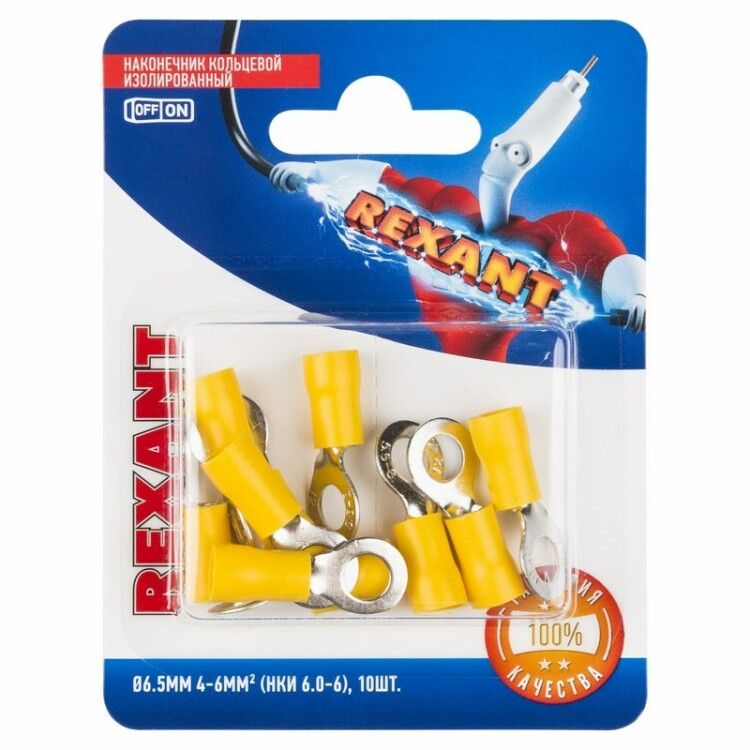

Наконечник кольцевой изолированный 6.5мм 4-6мм (НКи 6.0-6 / НКи5,5-6 RV5.5-6) желтый (в упак. 10шт.) | 06-0422-A REXANT MEET

Наконечник кольцевой изолированный ø6.5мм 4-6мм2 (НКи 6.0-6 / НКи5,5-6 / RV5.5-6) желтый, 10 шт от Rexant - это обжимной наконечник с изоляцией для надёжного подключения медных проводов сечением 4–6 мм2. Применяется там, где требуется частое отключение и высокая надёжность контакта, например, на подвижном оборудовании.

Назначение и область применения

Наконечник кольцевой изолированный ø6.5мм 4-6мм2 (НКи 6.0-6 / НКи5,5-6 / RV5.5-6) желтый, 10 шт предназначен для оконцевания многожильных и одножильных медных проводов перед подключением к винтовым зажимам оборудования. Удобен в местах, где требуется частое отсоединение - например, на станках, щитах управления, транспорте, испытательных стендах. Благодаря изоляции снижается риск КЗ при случайном касании соседних элементов.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает corrosion resistance и улучшает проводимость
• Диаметр отверстия: 6.5 мм - совместим с винтами M3–M4
• Рабочий диапазон сечений: 4–6 мм2 - оптимизирован для проводов этого класса
• Максимальный ток: 48 А - при температуре +30C, согласно нормам IEC 60947
• Изоляция: ПВХ - устойчив к механическим нагрузкам, не горюч, сохраняет эластичность при −25…+80 C
• Цвет изоляции: жёлтый - визуальное отличие от других типов, удобство при сборке
• Конструкция втулки: короткая - экономит место в плотных распределительных коробках
• Способ монтажа: обжим - требует специальных клещей, не допускает пайки

Совместимость и монтаж

Наконечник кольцевой изолированный ø6.5мм 4-6мм2 (НКи 6.0-6 / НКи5,5-6 / RV5.5-6) желтый, 10 шт совместим с любыми круглыми и многожильными медными проводами указанного сечения. Обжим выполняется исключительно на изоляционной части - не затрагивать металл! Для правильного обжима используйте пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не применяйте плоскогубцы или другие инструменты - это приведёт к плохому контакту, перегреву или разрушению изоляции.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Лужёная медь обеспечивает устойчивость к окислению в условиях повышенной влажности. Изоляция ПВХ не выделяет токсичных веществ при нагреве до 80 C. Соответствие стандартам гарантирует безопасную работу в промышленных и бытовых сетях переменного тока до 1000 В.

Преимущества

• Ускоряет монтаж - не нужна пайка, достаточно обжима
• Позволяет многократно отключать/подключать провод - идеально для сервиса и тестирования
• Изолирующий корпус предотвращает замыкание между фазами и землёй
• Лужёная поверхность снижает переходное сопротивление и продлевает срок службы
• Ярко-жёлтый цвет легко различить среди других наконечников

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен химический гальванический эффект
• Не использовать при температурах выше +80 C - изоляция теряет прочность
• Не подходят для проводов меньше 4 мм2 или больше 6 мм2 - риск перегрузки или слабого обжима
• Не рекомендовано применение в открытых наружных установках без защиты от УФ-излучения - ПВХ со временем становится хрупким

Примеры использования

• Подключение двигателей к частотным преобразователям
• Контакты в распределительных щитах с часто меняющимся оборудованием
• Электрооборудование на подвижных объектах: автопоезда, краны, конвейеры
• Стандартные точки подключения в учебных лабораториях и ремонтных мастерских

Практические советы

• Перед обжимом зачистите провод на длину, равную глубине втулки - не более 10 мм
• Проверьте соответствие сечения провода и наконечника - даже 0.5 мм2 расхождения снижают надёжность
• После обжима потяните за провод - он не должен выскальзывать из втулки
• Храните в сухом месте - хотя есть лужение, длительная влага всё равно влияет на качество контакта
• При замене старого наконечника - всегда проверяйте состояние винтового зажима на предмет износа
