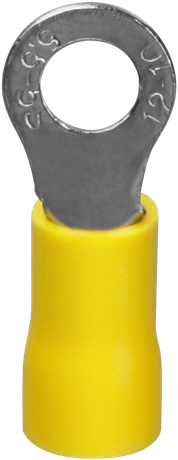

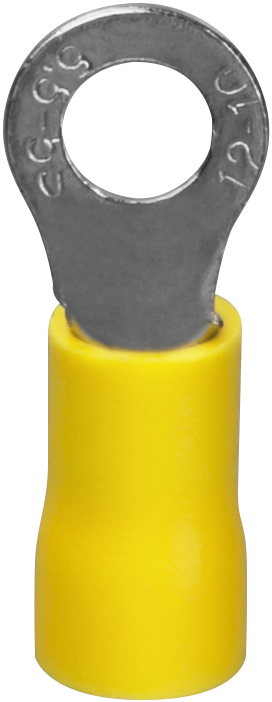

Наконечник кабельный кольцевой изолированный (НКИ) 61 053 NET-RTI-6-5-B50 (уп.50шт) Navigator 61053 20255

Наконечник кабельный кольцевой изолированный НКИ 6-5 NET-RTI-6-5-B50 (50шт/упак) - это надёжный элемент для оконцевания многожильных медных проводов сечением 4–6 мм2 методом опрессовки. Бренд Navigator и артикул NET-RTI-6-5-B50 указывают на серию, предназначенную для профессионального электромонтажа в условиях повышенной механической нагрузки.

Назначение и область применения

Наконечник НКИ 6-5 NET-RTI-6-5-B50 используется для создания прочного и безопасного соединения между многожильным проводом и зажимом оборудования - например, автоматическим выключателем, контактором или клеммной колодкой. Применяется в распределительных щитах, пультах управления, станках, конвейерах и других системах, где требуется надёжный контакт при постоянных вибрациях или частых подключениях.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 - подходит для проводов средней мощности
• Диаметр отверстия: 5,4 мм - совместим с болтами M5 и аналогичными креплениями
• Наружный диаметр: 6,7 мм - учитывается при выборе места установки
• Материал контактной части: медь никелированная - повышает corrosion resistance и снижает сопротивление контакта
• Материал изоляции: ПВХ пластикат самозатухающий - предотвращает распространение пламени при перегреве
• Рабочее напряжение: 380 В - допустимо для сетей переменного тока до 380 В
• Номинальный ток: 48 А - рассчитан на длительную работу при этом значении
• Температурный диапазон: от –55 C до +105 C - работает в экстремальных условиях, включая холодные склады и нагретые корпуса
• Степень защиты IP20 - защита от прикосновений пальцами и твёрдыми предметами >12,5 мм; не защищён от воды
• Цвет: жёлтый - визуальное отличие от других типов наконечников
• Упаковка: 50 штук - удобна для закупок и хранения на объекте
• Гарантия: 3 года - соответствует требованиям к качеству промышленной продукции

Совместимость и монтаж

Наконечник НКИ 6-5 NET-RTI-6-5-B50 монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей под сечение 4–6 мм2. Не рекомендуется использовать паяльник или газовую горелку. Кольцевая форма позволяет легко фиксировать наконечник болтом, а изоляция остаётся целой даже после затяжки. Убедитесь, что диаметр отверстия 5,4 мм соответствует используемому болту - чаще всего это M5. Для многожильных проводов перед опрессовкой необходимо плотно скрутить жилы, чтобы избежать выпадения отдельных проволочек.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности. Серия NET-RTI прошла внутренние испытания производителя на термостойкость и механическую прочность. Однако степень защиты IP20 означает, что наконечник нельзя применять во влажных помещениях, на улице или в местах с риском попадания брызг - для таких условий требуются наконечники с более высокой степенью защиты.

Преимущества

• Никелирование меди увеличивает долговечность контакта и снижает окисление
• ПВХ-манжета защищает изоляцию кабеля от перегиба и случайного повреждения при сборке
• Жёлтый цвет упрощает визуальный контроль правильности монтажа и различение по сечению
• Высокая температурная стойкость (+105 C) делает наконечник подходящим для работы рядом с нагревательными элементами
• Упаковка по 50 шт. минимизирует расходы на доставку и хранение

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных
• Не подходит для внешних установок, влажных помещений, подземных кабельных трасс - из-за IP20
• Запрещено использование с алюминиевыми проводами - материал контакта - медь
• Не следует применять при токе выше 48 А - возможен перегрев и деформация
• Не заменяет герметичные соединители - не обеспечивает защиту от влаги и пыли

Примеры использования

• Подключение силового кабеля к входному автомату в распределительном щите
• Оконцевание провода питания двигателя на клеммах частотного преобразователя
• Соединение кабеля с клеммной колодкой в пульте управления станком
• Монтаж цепей управления в промышленных контроллерах

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - слишком тонкий провод может выскочить из наконечника, слишком толстый - не войдёт
• Используйте только инструмент с правильно подобранной матрицей - некачественная опрессовка приведёт к плохому контакту
• После монтажа потяните за провод - он не должен свободно выходить из наконечника
• При работе в условиях вибраций дополнительно используйте контргайки или фиксирующие шайбы
• Храните наконечники в сухом месте - хотя изоляция устойчива к влаге, металл всё же может окисляться при длительном воздействии
