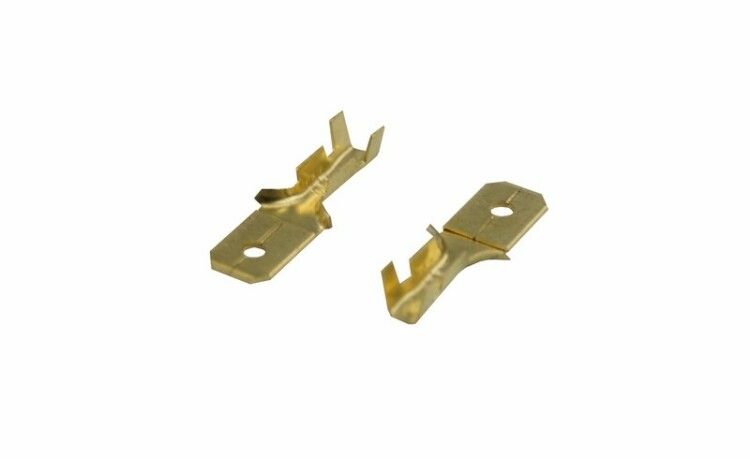

Клемма плоская штекер 6.3 мм 0,5-1.5 кв (РП-п 1.5-(6.3) L = 20 мм), REXANT - 08-0913 MEET

Клемма плоская штекер 6.3 мм 0,5–1,5 мм2 (РП-п 1.5-(6.3)) от REXANT - это незаменимый элемент для надёжного и многократно разъёмного соединения проводов в условиях вибраций и частых демонтажей. Артикул 08-0913 подходит для монтажа в автопроме, железнодорожной технике и других подвижных системах.

Назначение и область применения

Эта клемма предназначена для оконцевания одножильных и многожильных медных проводов сечением 0,5–1,5 мм2. Она создаёт разъёмное соединение с гнездовым разъёмом, позволяющее легко подключать и отключать провода без потери качества контакта. Применяется там, где требуется частая перестановка, обслуживание или диагностика: в автомобилях, вагонах, самолётах, судах, на станках с подвижными кабельными сборками, в распределительных щитах с быстроразъёмными модулями.

Технические характеристики

• Тип контакта: штекер (папа)
• Сечение провода: 0,5–1,5 мм2 (соответствует AWG 18–16)
• Размер контакта: 6,3 × 0,8 мм - ширина и толщина наконечника
• Максимальный ток: 15 А
• Материал контакта: латунь - высокая проводимость и устойчивость к коррозии
• Изоляция: отсутствует - требует внешней защиты
• Общая длина: 20 мм
• Температурный диапазон: от -55 C до +135 C
• Количество контактов: один

Совместимость и монтаж

Клемма совместима с любыми гнездовыми разъёмами стандарта 6,3 мм. Для установки необходимы пресс-клещи с матрицей для обжима штекеров 6,3 мм. Подходящие модели: HT-202 (арт. 12-3031/3032), HT-230 (арт. 12-3101/3001), HT-301 (арт. 12-3020). Обжим выполняют по металлической части контакта - не захватывая изоляцию, так как она отсутствует. После обжима проверьте плотность соединения: провод не должен выскальзывать при легком растяжении.

Безопасность и стандарты

Клемма соответствует требованиям к механической прочности и тепловой стойкости для промышленного оборудования. Отсутствие изоляции требует обязательного соблюдения правил электробезопасности: соединение должно быть защищено от случайного прикосновения, напряжения выше 50 В переменного тока должны использоваться в закрытых корпусах или с изолирующими колпачками.

Преимущества

• Высокая надёжность контакта благодаря латунному контакту и точному обжиму
• Устойчивость к вибрациям - идеально для подвижных объектов
• Возможность многократного подключения и отключения без повреждения
• Простота монтажа при наличии подходящих клещей
• Стандартный размер 6,3 мм - совместимость с большинством промышленных разъёмов

Ограничения применения

• Не применяется в цепях с током выше 15 А - риск перегрева
• Не предназначен для использования во влажных средах без дополнительной герметизации
• Отсутствие изоляции исключает использование в открытых участках без защиты
• Подходит только для медных проводов - несовместима с алюминием
• Требует точного подбора инструмента для обжима - некачественный обжим снижает срок службы

Примеры использования

• Подключение датчиков на автомобильных конвейерах
• Соединение кабелей управления в вагонах метро
• Замена предохранителей в бортовых сетях авиационного оборудования
• Монтаж временных тестовых цепей в ремонтных мастерских
• Присоединение двигателей к контроллерам в робототехнике

Практические советы

• Перед обжимом зачистите провод на 6–8 мм - слишком длинная зачистка снижает механическую прочность
• Выбирайте пресс-клещи с регулировкой давления - это гарантирует равномерный обжим
• После монтажа протестируйте соединение на удержание нагрузки - слабый контакт вызывает нагрев
• Для защиты от пыли и влаги используйте термоусадочные трубки или изолирующие колпачки
• При работе с многожильным проводом - скрутите жилы перед вставкой в клемму, чтобы они не выпадали
• Артикул 08-0913 - это именно тот вариант, который стоит иметь в запасе при ремонте техники с быстроразъёмными соединениями
