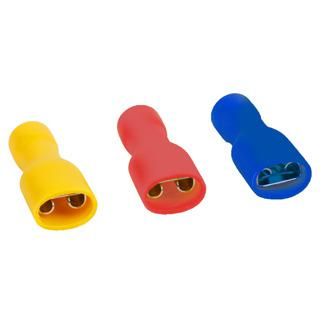

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 2-5-0,4(100шт) | 282897 КЭАЗ

Разъем плоский в изоляции РпвИм S-PI-PVC 2-5-0,4 (упаковка 100 шт.) от Кэаз предназначен для надежного и безопасного оконцевания проводов сечением 1,5–2,5 мм2, обеспечивая быстрый контакт типа «мама». Этот комплектный элемент используется в распределительных щитах, автоматике и оборудовании с напряжением до 400 В. Упакован по 100 штук, он удобен для массового монтажа.

Назначение и область применения

Разъем плоский в изоляции РпвИм S-PI-PVC 2-5-0,4 применяется для создания разъёмных соединений между гибкими медными проводниками и клеммами, шины или другими контактами. Подходит для систем управления, силовой автоматики, станков, конвейеров, освещения и других устройств, где требуется частое подключение/отключение. Благодаря изоляции, исключается случайное прикосновение к токоведущим частям после установки.

Технические характеристики

• Тип: Разъем типа «мама» с изоляцией
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Номинальное напряжение: 400 В
• Материал контакта: Латунь - устойчив к коррозии, хорошая проводимость
• Материал изоляции: Поливинилхлорид (ПВХ) - термостойкий, самозагасающий
• Цвет изоляции: Синий - стандартизированная цветовая маркировка
• Размер контакта: 4,8 × 0,5 мм - совместим с большинством стандартных клеммных колодок
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях
• Форма: Гильза - опрессовывается на жилу провода
• Упаковка: 100 шт. в одной упаковке

Совместимость и монтаж

Разъем плоский в изоляции РпвИм S-PI-PVC 2-5-0,4 совместим с клеммами, имеющими ширину 4,8 мм и глубину захода 0,5 мм. Монтаж выполняется с помощью специального пресс-клещей: провод засовывают внутрь гильзы, затем обжимают сверху изоляционной манжеты - так изоляция остаётся целой, а контакт плотно фиксируется. Нельзя использовать обычные клещи - нужна насадка именно для гильз с изоляцией. Соединение с аналогичным разъемом РпИп образует герметичный контакт без открытых токоведущих частей.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для работы в сетях до 400 В. Изоляция из ПВХ предотвращает пробой и снижает риск поражения током даже при перегрузках. Цвет синего корпуса соответствует принятой практике маркировки в электромонтаже. Продукт сертифицирован в рамках системы качества Кэаз Optima.

Преимущества

• Защита от прикосновения - изоляция полностью покрывает токоведущую часть после монтажа
• Высокая механическая прочность - латунный контакт выдерживает многократные подключения
• Стабильность в широком диапазоне температур - сохраняет форму и проводимость при холоде и нагреве
• Удобство сборки - одинаковые размеры позволяют работать с несколькими моделями клемм
• Оптимальная упаковка - 100 шт. экономят время на закупке и хранении

Ограничения применения

• Не для проводов меньше 1,5 мм2 - возможен плохой обжим и выпадение
• Не рекомендуются для высокочастотных сигналов - паразитные емкости влияют на качество передачи
• Запрещено применять в средах с воздействием растворителей, масел или агрессивных паров - ПВХ может деформироваться
• Не подходят для монтажа в помещениях с повышенной влажностью без дополнительной защиты - хотя IP-класс не указан, материал не рассчитан на длительное погружение

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение проводов с клеммами контроллеров PLC
• Обвязка двигателей и датчиков на конвейерных линиях
• Монтаж световых сигнализаций и кнопочных постов
• Альтернатива болтовому соединению там, где нужны частые обслуживания

Практические советы

• Перед обжимом проверьте соответствие сечения провода - используйте только 1,5–2,5 мм2
• Выбирайте пресс-клещи с регулировкой усилия; слишком большой зажим повредит изоляцию
• Проверяйте качество обжима: после монтажа попробуйте потянуть провод - он не должен выскальзывать
• Храните в сухом месте, избегайте прямого UV-излучения - ПВХ со временем становится хрупким
• Для крупносерийного монтажа используйте сразу всю упаковку - партия однородна, все разъемы одного производства
• Разъем плоский в изоляции РпвИм S-PI-PVC 2-5-0,4 от КэAZ легко сочетается с продукцией серии OptiKit T/S - можно собирать унифицированные решения
