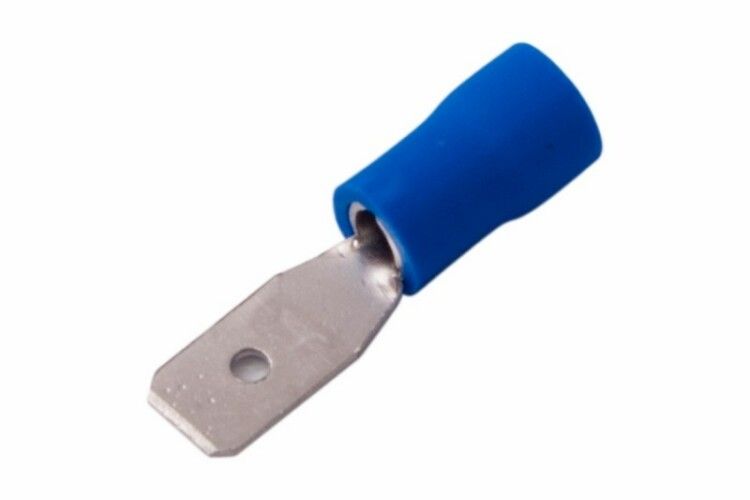

Клемма плоская изолированная штекер 4.8 мм 1.5-2.5 мм² (РПи-п 2.5-(4.8)/РПИп 2-5) синяя | 08-0332 REXANT MEET

Клемма плоская изолированная штекер 4.8 мм 1.5–2.5 мм2 (РПи-п 2.5-(4.8) / РПИп 2-5) синяя от REXANT - это надёжный однополюсный соединитель для быстрого и безопасного подключения медных проводов в условиях вибраций и частого обслуживания. Подходит для монтажа в автомобилях, железнодорожном транспорте, судах и других подвижных объектах.

Назначение и область применения

Эта клемма предназначена для оконцевания многожильных медных проводов сечением 1.5–2.5 мм2 и последующего подключения к гнездовым разъёмам. Отличается возможностью многократного соединения и разъединения без потери качества контакта. Применяется там, где требуется надёжность, доступность обслуживания и устойчивость к вибрациям - например, в бортовых сетях автотранспорта, вагонах, судах, авиационной аппаратуре и на производственных линиях с подвижными элементами.

Технические характеристики

• Тип контакта: штекер (плоский, с фиксацией)
• Сечение провода: 1.5 – 2.5 мм2
• Размер контакта: 4.8 × 0.5 мм
• Максимальный ток: 15 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Количество контактов: 1
• Рабочий температурный диапазон: от -10 C до +75 C

Совместимость и монтаж

Клемма совместима с гнездовыми разъёмами, рассчитанными на ширину 4.8 мм. Для установки необходимо использовать пресс-клещи, обеспечивающие равномерный обжим:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116, 12-3117, 12-3016, 12-3016-4)
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)

Обжим выполняется через изоляционную часть - это предохраняет металл от повреждения и обеспечивает герметичность соединения. На корпусе есть выступ для замковой фиксации в разъёме - он исключает случайное выпадение клеммы.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным соединителям для автомобильной и транспортной электроники. Материал ПВХ устойчив к воздействию масла, бензина и большинства технических жидкостей. Латунный контакт с лужением снижает риск окисления и увеличивает срок службы в агрессивной среде.

Преимущества

• Удобство монтажа: позволяет быстро соединять и отключать провода без пайки
• Защита от коррозии: лужёный латунный контакт сохраняет проводимость даже во влажной среде
• Фиксация в разъёме: замковый механизм препятствует самоотсоединению при вибрациях
• Цветовая маркировка: синяя изоляция легко отличается от других типов клемм
• Стандартизованный размер: совместима с распространёнными разъёмами в транспортной и промышленной автоматике

Ограничения применения

• Не предназначен для одножильных жестких проводов - требует многожильного провода для равномерного обжима
• Не рекомендуется для постоянного погружения в воду - хотя ПВХ устойчив к влаге, IP-класс защиты не указан и не гарантируется
• Максимальный ток 15 А - не подходит для цепей выше этого значения, особенно при длительной нагрузке
• Температурный предел +75 C - не применяется в зонах с высокими тепловыделениями (например, рядом с нагревательными элементами)

Примеры использования

• Подключение датчиков в системе управления двигателем автомобиля
• Соединение проводов освещения в вагоне метро
• Монтаж кнопок управления на пульте судового оборудования
• Замена проводки в переносных сварочных аппаратах
• Обслуживание электроприводов на конвейерных линиях

Практические советы

• Перед обжимом убедитесь, что конец провода полностью вставлен в контакт - не должно быть торчащих жил
• Используйте только указанные пресс-клещи - некорректный инструмент приведёт к плохому контакту или повреждению изоляции
• Проверьте соответствие цвета изоляции другим клеммам в сборке - синяя обычно обозначает положительный или основной провод
• При использовании в условиях повышенной вибрации дополнительно проверяйте затяжку разъёма каждые 3–6 месяцев
• Артикулы etm08-0332 и 08-0332 - это один и тот же продукт, различаются только форматы номеров поставщика
