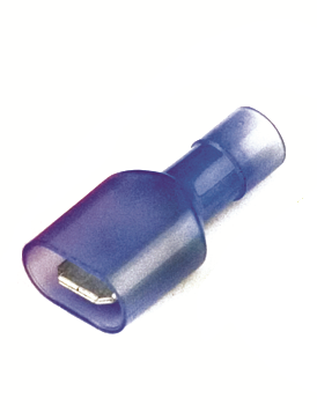

Наконечник плоский, полностью изолир. (вилка), 1,5-2,5мм.кв. 6,3х0,8мм. | 2B22TP DKC ДКС

Наконечник плоский полностью изолированный (вилка) 1,5–2,5 мм2 6,3×0,8 мм (РППИ-П) от DKC предназначен для надёжного и безопасного соединения медных проводов с площадью сечения 1,5–2,5 мм2 в устройствах управления и распределения электроэнергии. Этот тип наконечника легко устанавливается на штыревые клеммы и защищён изоляцией, что исключает случайное замыкание.

Назначение и область применения

Наконечник плоский полностью изолированный (вилка) 1,5–2,5 мм2 6,3×0,8 мм (РППИ-П) используется для оконцовки одножильных и многожильных медных проводов в электрических цепях постоянного и переменного тока до 600 В. Подходит для подключения к штыревым клеммам автоматических выключателей, контакторов, реле, клеммных колодок и других устройств с гнездовым разъёмом 6,3 мм. Часто применяется в панелях управления, промышленном оборудовании, системах автоматизации и силовой аппаратуре.

Технические характеристики

• Тип: Штекер (папа) - плоский наконечник с фланцем для вставления в гнездо;
• Сечение провода: 1,5–2,5 мм2 - оптимально для медных жил этого диапазона;
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартным штыревым клеммам;
• Материал контакта: Электротехническая медь - высокая проводимость и прочность;
• Лужение: Да - поверхность покрыта оловом для защиты от окисления и лучшего контакта;
• Материал изоляции: Поливинилхлорид (ПВХ) - термостойкий, устойчивый к механическому воздействию;
• Цвет изоляции: Синий - стандартизированная цветовая маркировка для удобства идентификации;
• Максимальный ток: 15 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Напряжение: До 600 В - рассчитан на работу в сетях среднего класса напряжений.

Совместимость и монтаж

Наконечник плоский полностью изолированный (вилка) 1,5–2,5 мм2 6,3×0,8 мм (РППИ-П) совместим с любыми клеммами и разъёмами, имеющими размер 6,3 мм. Для установки необходимо:

• Зачистить конец провода на длину около 8–9 мм;
• Вставить провод в трубчатую часть наконечника;
• Обжать специальным клещами так, чтобы обжим был плотным, без зазора между жилой и металлом;
• Убедиться, что изоляция закрывала край корпуса наконечника - не должна входить внутрь контактной части.

Не используйте обычные щипцы - требуется профессиональный обжимной инструмент с матрицей под 6,3 мм. Обжим должен быть равномерным, без трещин на изоляции.

Безопасность и стандарты

Изолирующий фланец предотвращает доступ к токоведущим частям даже при слабом затягивании клеммы. Применяемый ПВХ соответствует требованиям по горючести и теплостойкости. Хотя явных сертификатов в данных нет, изделие выполнено в соответствии с общепринятой практикой для аналогичных решений IEC/EN 60947-7-1 и ГОСТ Р 50030.5.5.

Преимущества

• Полная изоляция - безопасна при работе под напряжением, не требует дополнительных мер защиты;
• Фланец изолирован - снижает риск поражения током при обслуживании;
• Лужёная медь - увеличивает срок службы, особенно в условиях повышенной влажности;
• Ярко выраженный синий цвет - позволяет быстро отличить этот наконечник от других по цветовой кодировке;
• Стандартный размер - универсальное решение для большинства промышленных компонентов.

Ограничения применения

• Не для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт;
• Не рекомендован для мобильных или часто изгибаемых кабелей - изоляция ПВХ хрупка при длительных деформациях;
• Не предназначен для работы при температурах выше +85 C - ПВХ начинает терять форму;
• Не использовать во взрывоопасных средах - отсутствие соответствующих взрывозащитных рейтингов.

Примеры использования

• Подключение выходных клемм автомата в распределительном щите;
• Присоединение катушки контактора КМИ или аналогичного устройства;
• Соединение сигнальных проводов в пульте управления станком;
• Подвод питания к реле времени или терморегулятору;
• Электромонтаж в системах HVAC, насосных станциях, конвейерах.

Практические советы

• Выбирая наконечник, всегда проверяйте точную ширину гнезда клеммы - 6,3 мм +-0,1 мм - слишком маленький зазор вызывает трудности при вставке, большой - снижает надёжность контакта;
• Перед сборкой протестируйте обжим на нескольких пробных образцах - качество зависит от правильного усилия и состояния инструмента;
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние лужёного слоя - при появлении белого налёта замените наконечник;
• Артикулы 2b22tp и *2b22tp - один и тот же продукт; символ “*” указывает на вариант упаковки, не влияет на функционал;
• Для массового монтажа лучше брать партиями - наконечник РППИ-П от DKC имеет стабильно высокое качество исполнения в рамках серии Quadro.
