Разъем плоский неизолированный РП-П 2.5-(6.3) (100шт/упак) | 59138 КВТ

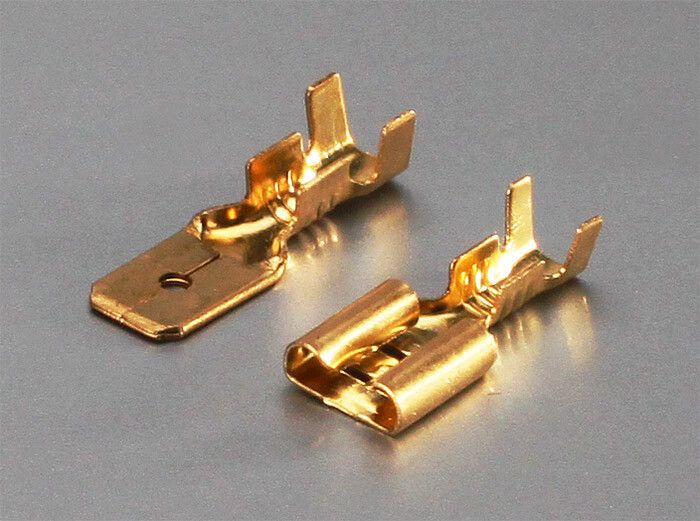

Разъем плоский неизолированный РП-П 2.5-(6.3) КВТ предназначен для надежного и виброустойчивого соединения многопроволочных медных проводов с сечением 1,5–2,5 мм². Благодаря отсутствию изоляции и специальной форме контакта, этот разъем применяется там, где важна компактность, высокая механическая прочность и устойчивость к перепадам температур — например, на оборудовании с постоянной вибрацией. Разъем РП-П 2.5-(6.3) КВТ совместим с другими элементами серии КВТ и монтируется методом опрессовки.

Назначение и область применения

Разъем плоский неизолированный РП-П 2.5-(6.3) КВТ используется для создания быстроразъемных соединений между гибкими медными проводами и контактными площадками. Подходит для условий с высокой вибрацией, колебаниями температур и ограниченным пространством. Применяется в промышленных системах управления, силовой аппаратуре, транспорте, станках, конвейерах и других устройствах, где требуется надежное и долговечное соединение без изоляции.

Технические характеристики

• Тип: штекер (папа), неизолированный
• Номинальное сечение провода: 1,5 – 2,5 мм²
• Размер контакта: 6,3 × 0,8 мм
• Номинальный ток: 27 А
• Номинальное напряжение: 400 В (0,4 кВ)
• Материал: латунь марки Л63
• Покрытие: отсутствует (не имеет антикоррозийного слоя)
• Рабочий температурный диапазон: от -55 °C до +135 °C
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РП-П 2.5-(6.3) КВТ рассчитан на использование с соответствующими гнездовыми разъемами серии РП-М (мама). Для монтажа необходима двухконтурная матрица МПК-04 от КВТ — она обеспечивает одновременный обжим по жиле и изоляционному воротнику. Установка требует точного подбора инструмента: некорректная опрессовка снижает виброустойчивость и срок службы соединения. Диаметр провода должен точно соответствовать указанному сечению — 1,5–2,5 мм². Превышение сечения недопустимо — это вызывает плохой контакт и перегрев.

Безопасность и стандарты

Разъем РП-П 2.5-(6.3) КВТ изготовлен в соответствии с техническими условиями ТУ 3424-001-59861269-2004. Номинальное напряжение 400 В позволяет применять его в сетях переменного тока до 500 В. Отсутствие изоляции требует соблюдения правил электробезопасности: соединение должно быть защищено от случайного прикосновения, особенно в открытых распределительных щитах. Работа при температурах выше +135 °C запрещена — материал теряет механическую прочность.

Особенности конструкции

• Поперечные засечки на контактной части усиливают сцепление с жилой, предотвращая выскальзывание даже при вибрации.
• Двухконтурный обжим: первый контур — по медной жиле, второй — по изоляции провода; это повышает механическую устойчивость и исключает люфт.
• Замковые фиксаторы обеспечивают автоматическое защелкивание при соединении с гнездовым разъемом, что исключает самопроизвольное отсоединение.
• Форма контакта стандартизована под ширину “B” разъемов РП-П — гарантирует взаимозаменяемость с аналогичными изделиями.

Преимущества

• Высокая виброустойчивость благодаря двухконтурному обжиму и засечкам на контакте.
• Стабильная работа в экстремальных температурах — от глубокого холода до нагрева до +135 °C.
• Простота установки при использовании правильного инструмента (МПК-04).
• Надежное соединение без необходимости пайки — снижает риск теплового повреждения провода.
• Совместимость с сериями КВТ — легко интегрируется в существующие системы.

Ограничения применения

• Не допускается использование в условиях повышенной влажности или агрессивной среды — отсутствие покрытия делает латунь восприимчивой к коррозии.
• Нельзя применять с проводами сечением менее 1,5 мм² или более 2,5 мм² — это нарушает плотность обжима и безопасность.
• Не предназначен для работы в цепях с напряжением свыше 400 В — возможен пробой воздуха между контактами.
• Требуется обязательная защита от внешнего воздействия: не устанавливать в местах, где есть доступ к открытым контактам.

Примеры использования

• Соединение проводов на двигателях промышленных насосов и вентиляторов.
• Подключение датчиков и исполнительных механизмов на конвейерных линиях.
• Электросистемы железнодорожного транспорта, где часты вибрации и перепады температур.
• Аппаратура в печных установках и термических камерах с рабочей температурой до +120 °C.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода — используйте калибратор или штангенциркуль.
• Обязательно используйте матрицу МПК-04 от КВТ — другие инструменты не обеспечат двухконтурный обжим.
• После монтажа потяните провод — соединение не должно смещаться. Если жила выскакивает — переделайте обжим.
• При работе в агрессивной среде (например, в цехах с маслом или химикатами) рекомендуется дополнительно герметизировать место соединения термоусадкой или изолирующей трубкой.
• Храните разъемы в сухом помещении — латунь без покрытия может окисляться при длительном контакте с влагой.
