Разъем плоский РпИп OptiKit S-Pp-PVC-2-5-0,8(100шт) | 278090 КЭАЗ

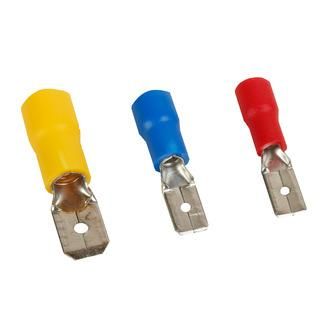

Разъем плоский РпИп OptiKit S-Pp-PVC-2-5-0,8 (100шт) от КЭАЗ предназначен для надежного и быстрого соединения проводов сечением 1,5–2,5 мм2 в слаботочных цепях переменного и постоянного тока до 400 В. Этот штекер с латунными контактами и синей ПВХ-изоляцией используется там, где важна скорость сборки и устойчивость к перепадам температур.

Назначение и область применения

Разъем плоский РпИп OptiKit S-Pp-PVC-2-5-0,8 (100шт) применяется для оконцевания одножильных и многожильных проводов, чтобы обеспечить быстрое подключение и отключение в электрических цепях. Подходит для использования в устройствах управления, автоматике, пультах, распределительных щитах и на оборудовании с частой необходимостью обслуживания - например, на станках, конвейерах, системах освещения и контрольной аппаратуре.

Технические характеристики

• Тип изделия: штекер (папа) - предназначен для вставления в гнездо «мама»
• Номинальное поперечное сечение провода: 1,5–2,5 мм2 - оптимально для медных жил этого диапазона
• Номинальное напряжение: 400 В - безопасная работа в сетях до 400 В переменного и постоянного тока
• Размер контакта: 2,8 × 0,8 мм - стандартизированная форма для совместимости с соответствующими гнездами
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим воздействиям и химическим средам
• Цвет изоляции: синий - визуальное отличие от других цветовых серий для удобства монтажа
• Диапазон рабочих температур: от –40 C до +80 C - работает в условиях холодных складов и нагреваемых корпусах
• Количество в упаковке: 100 штук - экономичная партия для массового монтажа

Совместимость и монтаж

Разъем плоский РпИп OptiKit S-Pp-PVC-2-5-0,8 (100шт) совместим только с гнездами того же типа - РпИп, соответствующими стандарту КЭАЗ OptiKit. Для установки зачистите провод на длину 6–8 мм, вставьте его в контактную часть и зажмите клемму плоскогубцами или специальным инструментом. Убедитесь, что провод полностью вошел в контакт - проверьте плотность фиксации. Не используйте с проводами меньше 1,5 мм2 или больше 2,5 мм2 - это снижает надежность соединения.

Безопасность и стандарты

Разъем соответствует требованиям к безопасности для оборудования низкого напряжения. Материалы изоляции (ПВХ) и контакты (латунь) проходят внутренние испытания КЭАЗ на термостойкость и электрическую прочность. Серия OptiKit T/S разработана для промышленного применения и соответствует принципам надежности, принятых в российской электротехнике.

Преимущества

• Высокая механическая прочность контактов благодаря латуни - выдерживают многократные подключения
• Удобство монтажа - не требуют пайки, достаточно обжима
• Стандартный размер контакта - гарантирует совместимость с широким кругом устройств КЭАЗ
• Синяя изоляция - легко различается среди других цветов, снижает риск ошибок при сборке
• Работа при экстремальных температурах - подходит для холодных и теплых помещений

Ограничения применения

• Не предназначен для высокочастотных сигналов - только для силовых и управляющих цепей до 400 В
• Не рекомендован для открытого монтажа вне корпусов - ПВХ-изоляция чувствительна к длительному УФ-облучению
• Не использовать в агрессивных средах с маслом, растворителями или кислотами - материал изоляции может деформироваться
• Запрещено применять с проводами меньшего или большего сечения - риск перегрева или плохого контакта

Примеры использования

• Подключение датчиков на конвейере к контроллеру через распределительную коробку
• Объединение проводов питания между модулями управления в станке ЧПУ
• Быстрая замена светильника в холодном цеху без демонтажа всей системы
• Сборка тестовых стендов в сервисных центрах КЭАЗ

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения провода - даже небольшое отклонение влияет на срок службы
• Используйте качественные обжимные клещи с регулировкой усилия - некачественный обжим вызывает нагрев и выход из строя
• Храните разъемы в сухом месте - хотя ПВХ устойчив к влаге, длительное попадание воды может повредить контактную поверхность
• При комплектации щита группируйте разъемы одного цвета - синий для одной группы цепей, другой цвет - для другой
• Разъем плоский РпИп OptiKit S-Pp-PVC-2-5-0,8 (100шт) идеально сочетается с другими элементами серии OptiKit - можно собирать целые системы из совместимых компонентов
