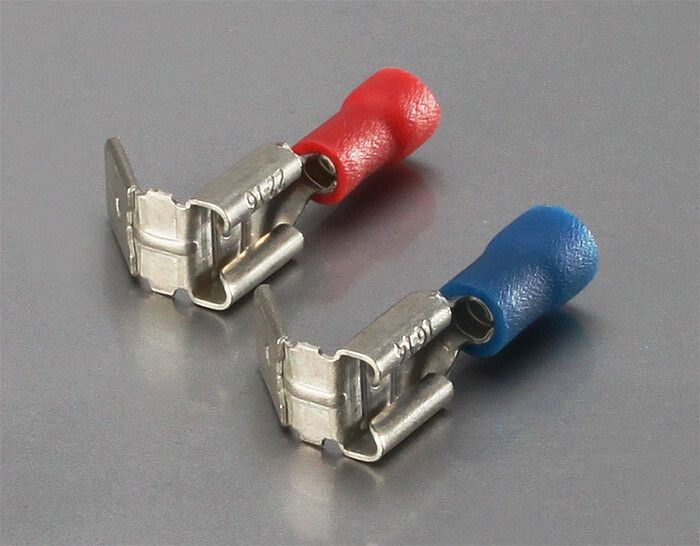

Разъем плоский ответвительный изолированный РПИ-О 1.5-(6.3) серия ПРОФИ - 48866 КВТ

Разъем плоский ответвительный изолированный РПИ-О 1,5-(6,3) серии ПРОФИ от КВТ - это компактный соединительный элемент для создания надежных ответвлений в цепях с медными многожильными проводами. Подходит для монтажа в распределительных щитах, на оборудовании и в панелях управления. Артикул 48866 обеспечивает совместимость с другими изделиями серии ПРОФИ.

Назначение и область применения

Разъем плоский ответвительный изолированный РПИ-О 1,5-(6,3) предназначен для безопасного и быстрого подключения дополнительного провода к основному многожильному медному проводнику без его перерезания. Применяется там, где требуется организовать ответвление - например, при подключении сигнализации, датчиков, освещения или контрольных цепей к существующей линии. Удобен в распределительных щитах, на станках, конвейерах, пультах управления и других устройствах с плотной компоновкой.

Технические характеристики

• Тип: Гильза с изоляцией, двухпозиционная («мама» + «папа» в одном корпусе)
• Поперечное сечение провода: 0,25–1,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Номинальный ток: 19 А
• Номинальное напряжение: до 400 В
• Материал контактов: Латунь Л63
• Покрытие: Электролитическое лужение - улучшает контакт, защищает от окисления
• Материал изоляции: Самозатухающий ПВХ (класс горючести V-0 по UL94)
• Температурная стойкость: До 75 C
• Внутренний диаметр гильзы: 1,7 мм
• Цвет изоляции: Красный - визуальное отличие от других типов
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем РПИ-О 1,5-(6,3) совместим с ответвительными разъемами РПИ-П и РПИ-М, а также с выходами типа «папа» на клеммах оборудования. Для установки используется опрессовка специальными клещами - проводник запрессовывается через изоляцию, что исключает необходимость зачистки. Конструкция имеет фиксаторы замкового типа: после соединения «папа» и «мама» друг с другом они механически блокируются, предотвращая случайное расхождение. Площадка для опрессовки расположена так, чтобы зажим был выполнен именно на металлической части, а не на изоляции.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и прекращает гореть сразу после удаления источника огня. Это повышает безопасность при возможном перегреве или коротком замыкании. Номинальное напряжение 400 В соответствует требованиям для сетей переменного тока 220–380 В. Температурный режим 75 C позволяет использовать разъем в большинстве промышленных условий, кроме экстремально нагруженных сред.

Особенности конструкции

Разъем РПИ-О 1,5-(6,3) сочетает в себе функции двух элементов: входа («папа») и выхода («мама») в одном корпусе. Это позволяет выполнять ответвление одним действием - без необходимости подключать отдельную клемму. На внутренней стенке гильзы есть поперечные засечки - они обеспечивают повышенную механическую прочность соединения с жилой, даже при вибрациях. Фиксаторы замкового типа гарантируют, что пара «папа-мама» не расходится при случайных нагрузках.

Преимущества

• Экономит время: одно действие вместо двух - ответвление и соединение в одном элементе
• Не требует зачистки провода: опрессовка выполняется поверх изоляции
• Высокая надежность соединения благодаря засечкам и замковому фиксатору
• Защита от окисления - луженый контакт сохраняет хорошую проводимость долгое время
• Яркая красная изоляция - легко различить в панели среди других цветов
• Совместимость с целой серией ПРОФИ - можно собирать модульные системы

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - только для многожильных
• Максимальное сечение - 1,5 мм2; для больших проводов нужны другие типы разъемов
• Рабочая температура не выше 75 C - не подходят для высокотемпературных зон (например, рядом с ТЭНами)
• Не рассчитаны на частые разъединения - предназначены для постоянных соединений
• Запрещено применять в условиях постоянного погружения в воду - IP-защита не указана, изоляция не герметична

Примеры использования

• Подключение датчика температуры к силовой линии в автоматическом станке
• Добавление светового индикатора в распределительный щит
• Обеспечение питания вторичного контроллера от основного кабеля
• Монтаж систем безопасности (сигнализация, аварийная кнопка) на уже смонтированной трассе
• Замена старых клеммных колодок на более компактные и надежные решения

Практические советы

• Выбирайте опрессовочные клещи с матрицей под размер 6,3 мм - точное давление важно для надежного контакта
• Перед монтажом проверьте, что провод соответствует сечению 0,25–1,5 мм2 - перегрузка вызывает перегрев
• Не используйте этот разъем для подключения алюминиевых проводов - он рассчитан только на медь
• При сборке щита группируйте разъемы одного типа - красный цвет РПИ-О удобно выделяет ответвительные точки
• Сохраняйте оригинальную упаковку - в ней указаны номер партии и срок годности, важные для аудита
• Проверяйте соответствие с РПИ-П и РПИ-М перед закупкой - все три элемента работают как единая система
