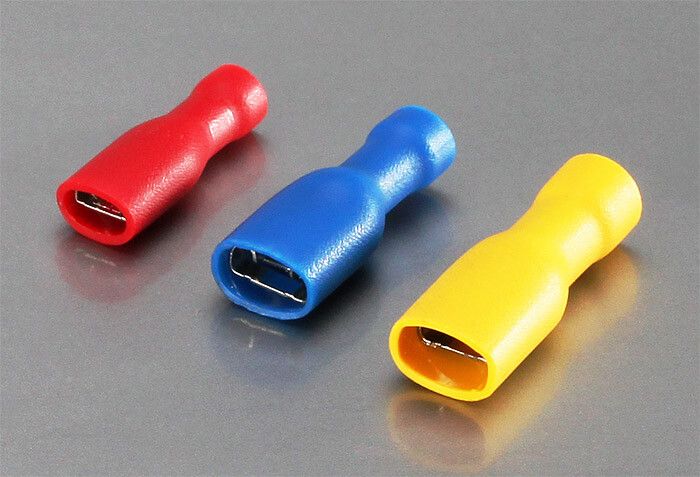

Разъем кабельный плоский полностью изолированный «мама РППИ-М 6.0-(6.3) серия ПРОФИ - 49624 КВТ

Разъем плоский полностью изолированный РППИ-М 6,0-(6,3) серии ПРОФИ от бренда КВТ - это надежный соединитель для многожильных медных проводов, предназначенный для безопасного и долговечного подключения к клеммам оборудования с типом «папа». Артикул 49624 обеспечивает удобство массового монтажа благодаря упаковке по 500 штук.

Назначение и область применения

Разъем плоский полностью изолированный РППИ-М 6,0-(6,3) используется для создания изолированных, не требующих дополнительной защиты соединений между многопроволочными медными проводами и контактами электрооборудования типа «папа» - например, клеммами автоматических выключателей, контакторов, распределительных щитов или наконечниками. Подходит для стационарной установки в условиях с невысокими требованиями к частому демонтажу.

Технические характеристики

• Тип изделия: Гильза с полной изоляцией
• Поперечное сечение провода: 4–6 мм2
• Размер контакта: 6,3 × 0,8 мм
• Номинальный ток: 48 А
• Номинальное напряжение: до 0,4 кВ (400 В)
• Материал контакта: Латунь Л63
• Покрытие контакта: Электролитическое лужение - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Материал изоляции: Самозатухающий ПВХ класса горючести V-0 по UL94
• Температурная стойкость: До +75 C
• Цвет изоляции: Желтый - визуальное отличие от других типов разъемов
• Внутренний диаметр гильзы: 3,4 мм - соответствует оптимальному захвату многопроволочной жилы
• Способ монтажа: Опрессовка - производится поверх изолирующей манжеты
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РППИ-М 6,0-(6,3) совместим с клеммами и наконечниками типа «папа» с шириной до 6,3 мм. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер 6,3 мм. Опрессовка выполняется **поверх** изолирующей манжеты - это гарантирует герметичность и механическую фиксацию. Убедитесь, что зачищенная часть провода не выступает за пределы гильзы; рекомендуемая длина зачистки - 8–10 мм. После опрессовки проверьте качество соединения: не должно быть трещин в изоляции, а провод не должен свободно болтаться внутри.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя при возгорании. Это делает разъем РППИ-М 6,0-(6,3) безопасным для использования в закрытых распределительных устройствах. Номинальное напряжение 400 В позволяет применять его в сетях переменного тока до 500 В, включая промышленные системы управления и силовые цепи. Температурный режим до +75 C исключает использование в средах с высокой тепловой нагрузкой, например, рядом с нагревательными элементами.

Преимущества

• Полностью изолированный корпус исключает необходимость в дополнительной термоусадке или изоленте
• Поперечные засечки внутри гильзы усиливают сцепление с жилой, снижают риск ослабления соединения при вибрации
• Замковый фиксатор на разъеме обеспечивает плотное и надежное соединение с клеммой «папа» - минимизирует риск отсоединения
• Луженое покрытие улучшает электропроводность и защищает от окисления в условиях повышенной влажности
• Упаковка по 500 штук - экономически выгодна для крупных проектов и сервисных служб

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - возможен перелом жилы при опрессовке
• Температурный предел +75 C запрещает использование в местах с локальным перегревом (например, рядом с ТЭНами или мощными преобразователями)
• Не рассчитан на частые подключения/отключения - конструкция не предусматривает многократного демонтажа без потери качества соединения
• Не применяется в открытых наружных установках - ПВХ не обладает достаточной UV-стойкостью

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Соединение проводов с клеммами контакторов на конвейерных линиях
• Монтаж силовых цепей в станках с ЧПУ и системах автоматизации
• Обвязка двигателей малой и средней мощности в промышленных пультах управления

Практические советы

• Выбирайте разъем РППИ-М 6,0-(6,3) только для проводов сечением 4–6 мм2 - меньшие сечения не будут надежно зафиксированы, большие - могут повредить гильзу
• Перед опрессовкой удалите все следы окисления с жилы - луженое покрытие работает эффективнее на чистой меди
• Используйте клещи с регулировкой давления - переопрессовка деформирует изоляцию, недопрессовка - снижает контактное давление
• Желтый цвет изоляции легко отличается от белых или черных аналогов - помогает при обслуживании и диагностике
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может вызвать просачивание через микроскопические поры
