Клемма плоская полностью изолир РППи-м 6.0-(6.3) РпИмп 5,5-6-0,5 гнездо 6.6 мм 4-6 кв мм, REXANT - 08-0651 MEET

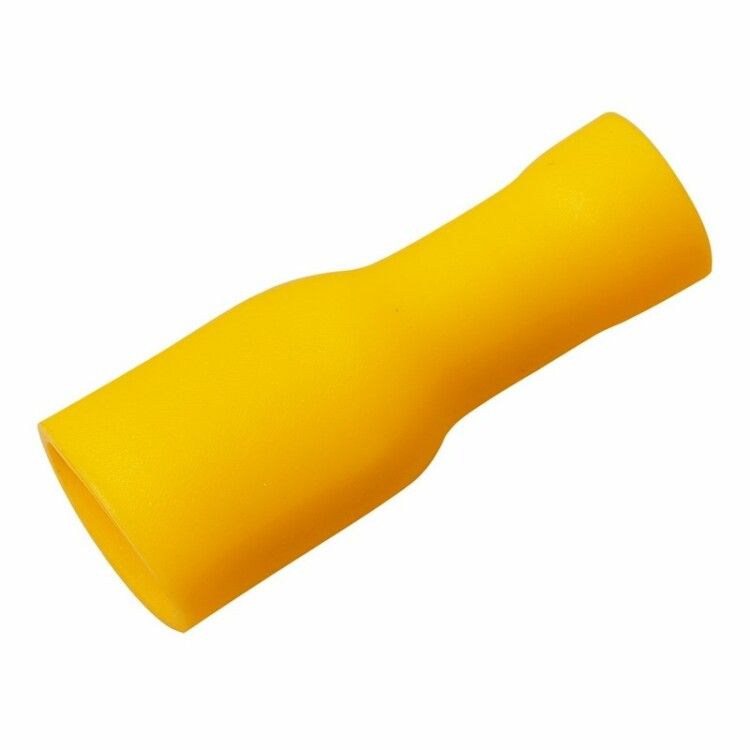

Клемма плоская полностью изолированная гнездо 6.6 мм 4–6 мм2 (РППи-м 6.0-(6.3)) (VF5.5-250A) от REXANT - это надёжное соединение для многожильных медных проводов, предназначенное для частых сборочно-разборочных операций. Подходит для мобильной аппаратуры, автопромышленности и оборудования с высокими требованиями к долговечности контакта.

Назначение и область применения

Эта клемма применяется там, где требуется надёжное, но легко разъёмное соединение проводов. Особенно актуальна она в условиях постоянных вибраций, перемещений или частой диагностики. Примеры: автомобильная электроника, системы управления вагонами, авиационное и судовое оборудование, климатические установки, телекоммуникационные щиты. Благодаря изолированному корпусу её можно использовать в плотных панелях и зонах с риском случайного замыкания.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2
• Ширина контакта: 6.6 мм
• Размер контактной площадки: 6.3 × 0.8 мм
• Максимальный рабочий ток: 24 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: жёлтый
• Температурный диапазон: –40 C до +80 C
• Тип исполнения: гильзовая (обжимная)
• Количество контактов: один

Совместимость и монтаж

Клемма совместима с штекерными разъёмами шириной 6.6 мм. Для установки необходимо:

• Зачистить конец многожильного медного провода на длину, соответствующую глубине гильзы;
• Вставить провод в клемму до упора;
• Обжать изоляцию специальным инструментом HT-301 - давление должно передаваться через изоляционный корпус, чтобы не повредить внутренний контакт;
• Убедиться, что фиксатор замкового типа плотно зацепился за ответную часть разъёма.

Не используйте обычные клещи - они деформируют изоляцию и снижают герметичность соединения.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к безопасности для электрических соединений в движущихся системах. Полная изоляция исключает доступ к токоведущим элементам после монтажа. Латунный контакт с лужением обеспечивает антикоррозийную стойкость даже во влажной среде. Соответствие стандартам IEC/EN 60947-7-1 реализовано через материалы и технологию производства.

Преимущества

• Защита от внешнего воздействия благодаря сплошной изоляции - безопаснее открытых клемм;
• Фиксация замком предотвращает самоотключение при вибрациях;
• Жёлтый цвет позволяет быстро отличать эту клемму среди других типов;
• Поддерживает многократные подключения и отключения без потери качества контакта;
• Стандартный размер 6.6 мм гарантирует совместимость с большинством серийных разъёмов.

Ограничения применения

• Не одножильные провода - оптимизирована только для многожильных медных;
• Не рассчитана на ток выше 24 А - перегрузка вызывает нагрев и выход из строя;
• Не рекомендована для длительного погружения в жидкости - хотя IP-класс не указан, изоляция ПВХ не является герметичной;
• Не работает с проводами меньше 4 мм2 или больше 6 мм2 - возможен плохой обжим или вырывание контакта.

Примеры использования

• Подключение датчиков температуры в бортовой сети автомобиля;
• Соединение силовых цепей в холодильных модулях трейлеров;
• Переподключение проводки в сервисных точках авиацентров;
• Монтаж сигнализации в метро - где часто требуются демонтаж и проверка.

Практические советы

• Выбирайте именно этот вариант, когда нужна быстрая замена - например, при ремонте в условиях ограниченного времени;
• Проверьте соответствие ширины разъёма 6.6 мм перед покупкой - другие размеры (например, 4.8 мм или 8.4 мм) не подходят;
• Используйте только инструмент HT-301 или аналогичный с регулировкой усилия - неквалифицированный обжим снижает срок службы;
• Храните клеммы в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию УФ-лучей и химических растворителей;
• На одной клемме нельзя комбинировать провода разного сечения - всегда соблюдайте диапазон 4–6 мм2.
