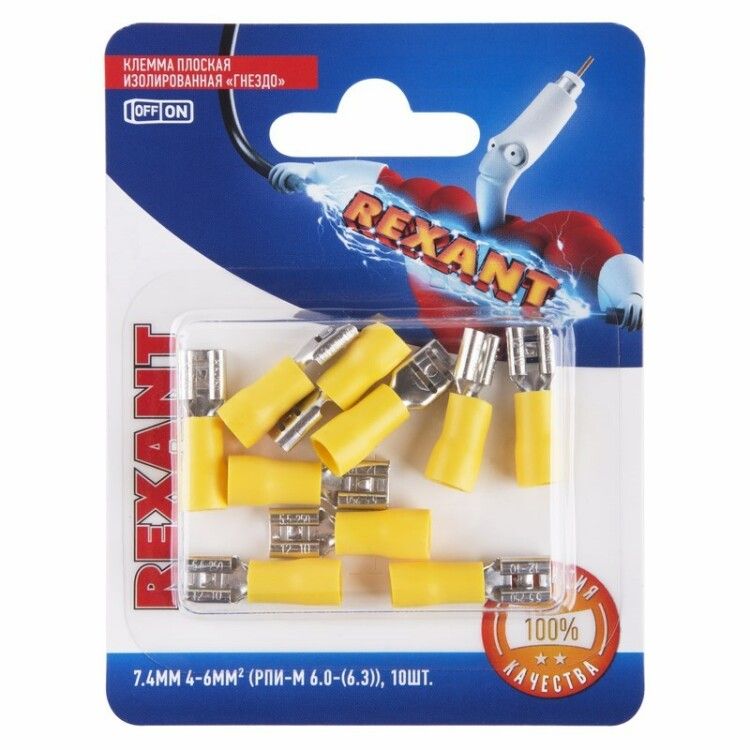

Клемма плоская изолированная (гнездо-7.4мм) 4-6кв.мм (РПи-м 6.0-(6.3) / РПИм 5.5-6-0.5 FDD5.5-250) (блист.10шт) Rexant 06-0391-A MEET

Клемма плоская изолированная РПи-м 6.0-(6.3) от REXANT - это однополюсный соединительный элемент с латунным гнездом и ПВХ-изоляцией, предназначен для надежного и быстрого подключения многожильных медных проводов сечением 4–6 мм2. Артикулы 06-0391-A и etm06-0391-A подходят для монтажа в условиях вибраций и частых перемещений, например, в автопроме, железнодорожной технике и судостроении.

Назначение и область применения

Клемма РПи-м 6.0-(6.3) применяется для создания разборных соединений между проводами и штекерными разъемами. Особенно эффективна там, где требуется частое подключение/отключение - например, при обслуживании бортовой сети автомобилей, вагонов, авиационного оборудования или судового освещения. Подходит для работы с многожильными медными проводами, исключает необходимость пайки и обеспечивает долговременную надежность даже при циклических нагрузках.

Технические характеристики

• Тип: Гильзовая клемма с изоляцией
• Материал контакта: Латунь с электролитическим лужением
• Материал изоляции: Поливинилхлорид (ПВХ), жёлтый цвет
• Размер контакта: 6,3 × 0,8 мм
• Диапазон сечения провода: 4–6 мм2
• Внутренний диаметр гнезда: 7,4 мм
• Максимальный рабочий ток: 24 А
• Количество контактов: 1
• Упаковка: 10 штук

Совместимость и монтаж

Клеммы совместимы с разъемами, имеющими соответствующую ширину гнезда (до 7,4 мм). Для установки необходимо использовать пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H (арт. 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняют именно по корпусу изоляции - так обеспечивается герметичность и предотвращается повреждение внутреннего контакта. После обжима клемма плотно фиксируется в разъеме благодаря встроенному механическому замку.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изолированным соединениям для промышленного и транспортного оборудования. Материалы (латунь, ПВХ) устойчивы к перегреву, химическому воздействию и влаге. IP-класс защиты не указан, однако изоляция обеспечивает базовую защиту от случайного касания и внешней среды в закрытых помещениях.

Преимущества

• Фиксация в разъеме за счет встроенного язычка - снижает риск самоотсоединения при вибрациях
• Луженая латунь улучшает проводимость и препятствует окислению контакта
• Ярко-желтая изоляция позволяет легко определить тип и состояние клеммы в сложных сборках
• Не требует пайки - экономит время и исключает тепловые деформации провода
• Поддерживает высокую механическую прочность после обжима

Ограничения применения

• Не для одножильных проводов большего сечения - возможен некачественный обжим
• Запрещено применять с алюминиевыми проводами - материал контакта несовместим
• Не рассчитана на постоянную работу при температуре выше +85 C
• Не следует использовать во взрывоопасных зонах - отсутствует сертификация Ex
• Не рекомендовано использование вне закрытых корпусов без дополнительной защиты от воды и пыли

Примеры использования

• Подключение датчиков в системе управления двигателем автомобиля
• Соединение кабелей питания в пассажирском вагоне
• Монтаж световых цепей на судне
• Электромонтаж в летательных аппаратах (бортовые системы)
• Передвижные станки с часто меняющимися подключениями

Практические советы

• Выбирайте пресс-клещи точно по модели - неверный инструмент может повредить фиксатор или недостаточно сжать контакт
• Перед обжимом проверьте соответствие сечения провода: менее 4 мм2 - плохо фиксируется; более 6 мм2 - невозможно запихнуть в гнездо
• Проверяйте целостность изоляции после монтажа - трещины указывают на перегрузку при обжиме
• При работе в сырых местах используйте термоусадочные трубки дополнительно - хотя изоляция ПВХ хороша, она не является полностью водоупорной
• Артикулы 06-0391-A и etm06-0391-A - один и тот же продукт от REXANT, различаются лишь номерами поставщиков
