Разъем плоский РпИп OptiKit S-Pp-PVC-5-6-0,4(100шт) | 278087 КЭАЗ

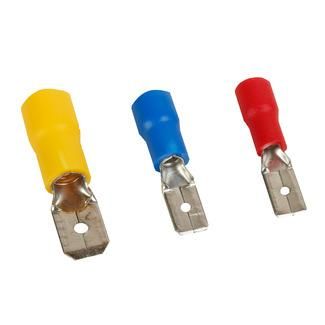

Разъем плоский РпИп OptiKit S-Pp-PVC-5-6-0,4 (100 шт.) от КЭАЗ - это надежный штекер для быстрого соединения и отключения проводов сечением 4–6 мм2 в цепях переменного и постоянного тока до 400 В. Подходит для сборки силовых и управляющих цепей на оборудовании, где важна скорость монтажа и долговечность контактов.

Назначение и область применения

Разъем плоский РпИп OptiKit S-Pp-PVC-5-6-0,4 (100 шт.) предназначен для оконцевания одножильных и многожильных проводов, чтобы обеспечить быстрое механическое и электрическое соединение с гнездовым контактным элементом типа «мама». Применяется в системах управления, автоматизации, распределительных щитах, станках, конвейерах и других устройствах, где требуется частое подключение/отключение без инструментов.

Технические характеристики

• Тип: Штекер (папа) - предназначен для вставки в соответствующий гнездовой разъем
• Номинальное поперечное сечение провода: 4–6 мм2 - подходит для медных проводов этого диапазона
• Номинальное напряжение: 400 В - безопасная работа в сетях до 400 В переменного и постоянного тока
• Размер контакта: 6,3 × 0,8 мм - стандартизированный размер для совместимости с большинством промышленных гнезд
• Материал контакта: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: Поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: Желтый - визуальное отличие от других типов разъемов, удобство при обслуживании
• Диапазон рабочих температур: от –40 C до +80 C - работает в условиях холодных складов и нагреваемых корпусах оборудования

Совместимость и монтаж

Разъем плоский РпИп OptiKit S-Pp-PVC-5-6-0,4 (100 шт.) совместим с гнездами серии OptiKit T/S и аналогичными разъемами с размером контакта 6,3×0,8 мм. Для установки зачищается провод на длину около 8–10 мм, он вставляется в контактную часть и зажимается обжимом специальным клещами. Обжим должен быть плотным - проверьте, что жила не выскальзывает после монтажа. Не используйте инструменты, не рассчитанные на этот тип контакта - риск деформации и плохого контакта.

Безопасность и стандарты

Разъем соответствует требованиям к промышленным соединителям для низковольтной аппаратуры. Материалы изоляции (ПВХ) и контактов (латунь) обеспечивают электробезопасность при работе в пределах заявленных значений напряжения и температуры. Соответствие нормам безопасности подтверждается сертификацией КЭАЗ для изделий серии OptiKit.

Преимущества

• Высокая надежность контакта благодаря латунному контакту с антикоррозийным покрытием
• Удобный желтый цвет изоляции - легко найти нужный разъем среди множества других
• Стандартный размер 6,3×0,8 мм - широкая совместимость с продукцией многих производителей
• Работает в экстремальных температурах - подходит для холодных и теплых помещений
• Пакет по 100 штук - экономия при массовом использовании, особенно в сервисных бригадах

Ограничения применения

• Не предназначен для проводов меньше 4 мм2 - возможен люфт и плохой контакт
• Не рекомендован для высокочастотных сигналов - используется только для питания и дискретных управлений
• Не герметичен - не применяйте во влажных средах без дополнительной защиты (например, в корпусах IP54+)
• Не подлежит ремонту - при повреждении контакта замените весь разъем

Примеры использования

• Подключение двигателей к частотникам через клеммные колодки
• Сборка панелей управления с быстросменными модулями
• Замена терморегуляторов или датчиков на конвейере без отпаивания
• Обслуживание испытательных стендов - легкая перестановка нагрузок

Практические советы

• Выбирайте обжимные клещи с матрицей под 6,3 мм - некорректный инструмент повредит контакт
• Перед монтажом проверяйте сечение провода - слишком толстый провод не войдет, слишком тонкий будет болтаться
• Храните разъемы в оригинальной упаковке - так сохранится форма контактов и избежится запыление
• При сборке щита помечайте разъемы этикетками - желтый цвет сам по себе не всегда различим при плохом освещении
• Разъем плоский РпИп OptiKit S-Pp-PVC-5-6-0,4 (100 шт.) - идеальный вариант для комплектования новых щитов и замены старых разъемов в рамках модернизации оборудования от КЭАЗ.
