Разъем плоский полностью изолированный «мама РПИ-М(н) 6.0-(6.3) серия ПРОФИ - 56745 КВТ

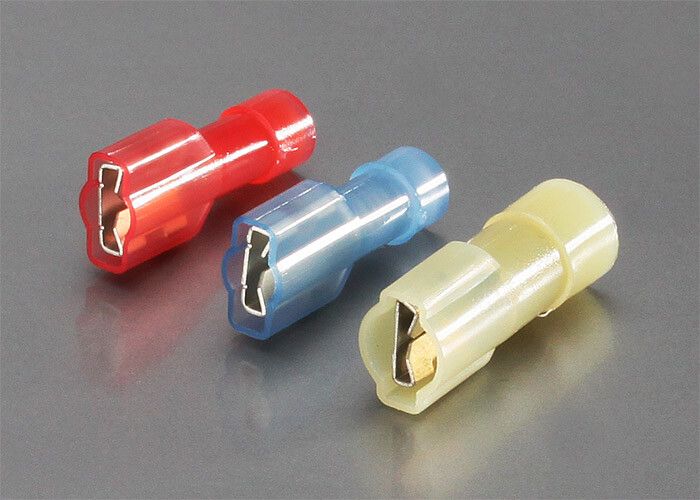

Разъем плоский полностью изолированный РПИ-М(н) 6,0-(6,3) КВТ предназначен для надежного и безопасного соединения многопроволочных медных проводов с номинальным сечением 4–6 мм2. Благодаря полностью изолированной конструкции и опрессовке поверх корпуса, этот разъем исключает открытые токоведущие части, что повышает безопасность при монтаже и эксплуатации. Артикул 56745 от бренда КВТ соответствует требованиям ТУ 3424-001-59861269-2004 и подходит для использования в распределительных щитах, оборудовании управления и силовой автоматике.

Назначение и область применения

Разъем плоский полностью изолированный РПИ-М(н) 6,0-(6,3) КВТ используется для создания быстроразъемных, защищенных соединений между многопроволочными медными проводами и контактами типов «папа» - например, на клеммах автоматических выключателей, контакторов, реле или распределительных блоках. Применяется в электроустановках до 400 В переменного тока, где важна безопасность, компактность и долговечность соединения. Подходит для промышленного оборудования, систем автоматизации, конвейеров, станков и распределительных щитов.

Технические характеристики

• Номинальный ток: 48 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Поперечное сечение провода: 4–6 мм2
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр гильзы: 3,4 мм
• Материал контакта: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость: до +105 C
• Способ монтажа: опрессовка (обжим) поверх изолирующего корпуса
• Цвет: желтый
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РПИ-М(н) 6,0-(6,3) КВТ совместим с контактами типа «папа» и разъемами РПИ-П. Для монтажа требуется специальный обжимной инструмент с матрицей, подходящей под размер 6,3 мм. Обжим выполняется **поверх** изолирующего корпуса - это обеспечивает герметичность и предотвращает выпадение жилы. Не допускается использование обычных клещей; некорректный обжим снижает надежность соединения и может вызвать перегрев. Убедитесь, что зачищенная часть провода не превышает длину входного канала гильзы - рекомендуемая длина зачистки - 10–12 мм.

Безопасность и стандарты

Изолирующий корпус выполнен из самозатухающего нейлона, который не распространяет горение и устойчив к температуре до +105 C. Отсутствие галогенов в составе материала снижает риск образования токсичных газов при перегреве. Конструкция полностью закрывает токоведущий элемент, исключая случайное прикосновение к оголенным частям. Соответствует требованиям ТУ 3424-001-59861269-2004, что гарантирует соответствие качеству и безопасности, установленному производителем.

Особенности конструкции

• Конусообразное сужение входа - «Easy Entry» - позволяет легко заводить многожильную жилу без усилий и повреждения проводников.
• Поперечные засечки внутри гильзы увеличивают площадь сцепления с жилой, повышая механическую прочность соединения.
• Фиксатор замкового типа на корпусе обеспечивает плотное и надежное соединение с разъемом «папа» - исключает самоотсоединение даже при вибрации.
• Луженое покрытие контакта снижает окисление, улучшает проводимость и продлевает срок службы в условиях повышенной влажности.

Преимущества

• Полная изоляция исключает необходимость в дополнительном изолировании после монтажа.
• Высокая механическая прочность благодаря конструкции с засечками и фиксатором.
• Стабильный контакт при высоких нагрузках - 48 А при 400 В.
• Удобство монтажа: один шаг - обжим - вместо нескольких операций с изоляцией и креплением.
• Устойчивость к нагреву и химическому воздействию - материал изоляции не теряет свойств при +105 C.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен обрыв жилы при обжиме.
• Запрещено использовать с проводами сечением менее 4 мм2 или более 6 мм2 - это нарушает контакт и может привести к перегреву.
• Не рассчитана на постоянное погружение в жидкости или работу в средах с агрессивными химикатами - хотя изоляция устойчива, она не является герметичной в смысле IP-класса.
• Не применяется в цепях постоянного тока выше 400 В - максимальное напряжение указано как 0,4 кВ переменного тока.

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите управления.
• Соединение питания с контактором в системе конвейера.
• Монтаж сигнальных цепей на реле времени в промышленных установках.
• Объединение групп проводов перед подключением к клеммной колодке с разъемами «папа».

Практические советы

• Перед обжимом проверьте, чтобы все проволочки жилы были целыми и равномерно распределены - не допускайте «выпадающих» прядей.
• Используйте только инструмент с матрицей, соответствующей размеру 6,3 мм - попытки адаптировать другие инструменты приведут к плохому контакту.
• Проверяйте качество обжима: после монтажа легким движением потяните провод - он не должен выскальзывать из разъема.
• Храните разъемы в сухом месте - хотя они устойчивы к влаге, длительное воздействие может повлиять на луженое покрытие.
• При использовании в вибрирующей среде дополнительно контролируйте затяжку фиксатора - он должен щелкнуть при вставке в «папу».
