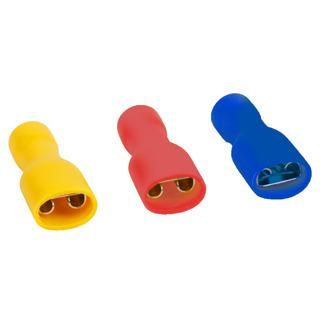

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 5,5-6-0,4(100шт) | 282898 КЭАЗ

Разъем плоский в изоляции РпвИм S-PI-PVC 5,5-6-0,4 от КЭАЗ - это гильзовый контакт с ПВХ-изоляцией для надежного оконцевания проводов сечением 4–6 мм2, рассчитанный на работу в сетях до 400 В. Упакован по 100 штук, этот разъем часто используется в панелях управления, автоматике и силовой аппаратуре.

Назначение и область применения

Разъем плоский в изоляции РпвИм S-PI-PVC 5,5-6-0,4 предназначен для создания быстросъёмного соединения типа «мама» между проводом и клеммой. Он позволяет безопасно и быстро подключать и отключать цепи переменного и постоянного тока до 400 В. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частая перестановка или обслуживание проводов.

Технические характеристики

• Номинальное поперечное сечение провода: 4–6 мм2
• Номинальное напряжение: 400 В
• Размер контакта: 6,3 × 0,5 мм (стандартная ширина и толщина для быстросъёмных разъёмов)
• Материал контакта: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: жёлтый - визуально выделяет контакт среди других
• Диапазон рабочих температур: от –40 C до +80 C - работает в условиях холодных складов и нагреваемых корпусах
• Исполнение: гильза - опрессовывается на проводе, не требует пайки

Совместимость и монтаж

Разъем плоский в изоляции РпвИм S-PI-PVC 5,5-6-0,4 совместим с клеммами и разъёмами стандарта S-PI-PVC, в том числе с другими изделиями серии OptiKit T/S от КЭАЗ. Для установки используйте специальный пресс для опрессовки гильз - зажимайте проводник через изоляционную манжету, чтобы не повредить её. После опрессовки контакт плотно фиксируется в клемме, не требует дополнительной фиксации. Не применяйте пассатижи - они деформируют контакт и снижают надёжность соединения.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для работы в сетях до 400 В. Полностью закрытая изоляция предотвращает случайное прикосновение к токоведущим частям. Соединение с аналогичными разъёмами РпИп обеспечивает дополнительную защиту от поражения током. Материал ПВХ не поддерживает горение и соответствует нормам пожаробезопасности.

Преимущества

• Удобство монтажа - не нужна пайка, достаточно опрессовки
• Высокая механическая прочность благодаря латунному контакту
• Защита от внешнего воздействия - изоляция защищает провод и контакт от пыли, влаги и механических ударов
• Стандартизованный размер - совместим с большинством промышленных клеммных колодок
• Яркая желтая изоляция - упрощает визуальную идентификацию в панели

Ограничения применения

• Не предназначен для многократных подключений/отключений - после нескольких операций контакт может ослабнуть
• Не рекомендован для высокочастотных сигналов - из-за паразитной индуктивности и емкости
• Не использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может разрушаться
• Запрещено применять с проводами меньше 4 мм2 или больше 6 мм2 - риск перегрева или плохого контакта

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Фиксация проводов к клеммным колодкам в панелях управления станков
• Создание временных соединений при тестировании оборудования
• Монтаж в светотехнических и энергоэффективных системах с напряжением до 400 В

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - лучше выбрать провод ближе к верхней границе (6 мм2), чем ниже (4 мм2), чтобы минимизировать люфт
• Используйте пресс с матрицей 6,3×0,5 мм - некорректный инструмент вызывает трещины в изоляции
• Храните разъемы в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие может ухудшить адгезию
• При сборке панели группируйте разъемы одного цвета - жёлтые контакты легко найти при диагностике
• Разъем плоский в изоляции РпвИм S-PI-PVC 5,5-6-0,4 от КЭAZ - отличный вариант для массового монтажа, особенно когда важно соблюсти скорость и качество одновременно
