Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-6,0-7-0,4(100шт) | 278094 КЭАЗ

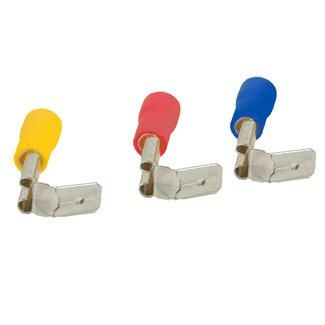

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-6,0-7-0,4 (упаковка 100 шт.) от КЭАЗ предназначен для надежного соединения медных проводов сечением 4–6 мм2 в распределительных щитах, на пультах управления и других точках ответвления цепей до 400 В. Упакован по 100 штук - удобно для массового монтажа.

Назначение и область применения

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-6,0-7-0,4 используется для создания ответвлений в электрических цепях без разрезания основного провода. Подходит для подключения контрольных цепей, датчиков, реле, световой сигнализации и других устройств в системах автоматизации, промышленном оборудовании и распределительных щитах. Применяется как в цепях переменного, так и постоянного тока до 400 В.

Технические характеристики

• Номинальное поперечное сечение провода: 4–6 мм2 (для медных жил)
• Номинальное напряжение: 400 В
• Размер контактной части: 6,3 × 0,8 мм - совместим с типовыми клеммами и разъёмами
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ) - гибкий, устойчив к механическим воздействиям
• Цвет изоляции: желтый - стандартизированная цветовая маркировка для быстрого распознавания
• Рабочий температурный диапазон: от –40 C до +80 C - подходит для холодных и нагреваемых помещений

Совместимость и монтаж

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-6,0-7-0,4 рассчитан на установку на штыревые клеммы шириной 6,3 мм - стандартные для DIN-рейки и многих серийных клеммных блоков. Для монтажа зачищается провод на 6–8 мм, он вставляется в трубчатую часть разъема и зажимается кримпером. Не требует пайки. Убедитесь, что диаметр зачищенного провода соответствует сечению 4–6 мм2 - меньшие жилы могут плохо фиксироваться, большие - повредить контакт.

Безопасность и стандарты

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-6,0-7-0,4 соответствует требованиям к изоляционным материалам и электробезопасности для оборудования до 400 В. Материал ПВХ не распространяет горение и выдерживает длительную работу в условиях повышенной влажности. Соответствует общепринятым нормам для комплектующих КЭАЗ Optima.

Преимущества

• Высокая надежность соединения благодаря плотному зажиму латунного контакта
• Удобство массового монтажа - упаковка по 100 шт. снижает затраты времени на закупку и хранение
• Яркая желтая изоляция позволяет легко отличать этот разъем от других в сложных схемах
• Стандартные размеры контакта 6,3×0,8 мм гарантируют совместимость с большинством клеммных колодок
• Широкий температурный диапазон делает его пригодным для использования вне теплых помещений

Ограничения применения

• Не предназначены для многожильных проводов с тонкими волосками - требуется предварительная опрессовка или использование наконечника с уплотнением
• Не рекомендуются для цепей выше 400 В - риск пробоя изоляции
• Не подходят для силовых цепей свыше 6 мм2 - возможен перегрев и деформация контакта
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может потерять эластичность

Примеры использования

• Подключение кнопок аварийной остановки к контроллеру в цепи 24 В постоянного тока
• Запитка терморегулятора от главной линии 220 В в промышленной печи
• Ответвление сигнала с датчика давления в системе конвейера
• Присоединение освещения обслуживания к распределительному щиту

Практические советы

• Перед монтажом проверьте сечение провода - используйте штангенциркуль или таблицу соответствия диаметра и площади
• Обязательно применяйте специальный кримпер для плоских наконечников - обычные клещи могут повредить контакт
• При использовании в вибрационных средах (станки, насосы) дополнительно фиксируйте разъем пластиковыми хомутами
• Храните в сухом месте - хотя ПВХ устойчив к влаге, попадание воды внутрь контакта может вызвать окисление
• Для замены старых разъемов - выбирайте точно такой же артикул 278094, чтобы сохранить совместимость с существующими клеммами
