Разъем плоский РпИм OptiKit S-Pm-PVC-5,5-6-0,4(100шт) | 278082 КЭАЗ

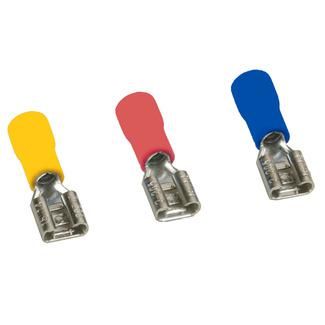

Разъем плоский РпИм OptiKit S-Pm-PVC-5,5-6-0,4 (100шт) от КЭАЗ предназначен для надежного оконцевания проводов сечением 4–6 мм2, обеспечивая быстрое и безопасное соединение типа «мама» в цепях переменного и постоянного тока до 400 В. Этот разъем входит в серию OptiKit и используется там, где важна скорость сборки и устойчивость к перепадам температур.

Назначение и область применения

Разъем плоский РпИм OptiKit S-Pm-PVC-5,5-6-0,4 (100шт) применяется для оконцевания одножильных и многожильных медных проводов. Он создаёт контакт типа «мама», который легко вставляется в соответствующий штыревой разъём - например, на клеммной колодке или автоматическом выключателе. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частое подключение/отключение.

Технические характеристики

• Номинальное поперечное сечение провода: 4–6 мм2 - оптимально для проводов средней мощности
• Номинальное напряжение: 400 В - допустимо для сетей 220/380 В и аналогичных систем
• Размер контакта: 5,2×0,5 мм - совместим с большинством стандартных штыревых клемм
• Материал контакта: латунь - обеспечивает хорошую проводимость и долговечность
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: жёлтый - удобен для визуального различения фаз или цепей
• Диапазон рабочих температур: от –40 C до +80 C - работает в суровых условиях, включая холодные склады и нагретые корпуса оборудования
• Исполнение: гильза - защищает провод от перегибов и обеспечивает равномерную нагрузку на контакт
• Количество в упаковке: 100 штук - экономично для массового монтажа

Совместимость и монтаж

Разъем плоский РпИм OptiKit S-Pm-PVC-5,5-6-0,4 (100шт) совместим с любыми штыревыми клеммами, имеющими размер 5,2×0,5 мм. Для установки необходимо:

• Зачистить конец провода на длину около 6–8 мм
• Вставить провод в гильзу до упора
• Обжать специальным инструментом (обжимные клещи с матрицей для 5,5 мм)
• Убедиться, что изоляция не зажата - только металл попадает в гильзу

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт. Обжим должен быть плотным, без люфтов.

Безопасность и стандарты

Разъем изготовлен в соответствии с требованиями к качеству и безопасности, характерными для продукции КЭАЗ. Материалы (латунь и ПВХ) соответствуют нормам для электротехнических компонентов. Напряжение 400 В позволяет применять его в промышленных сетях без риска пробоя. Однако не предназначен для высоковольтных цепей выше указанного значения.

Преимущества

• Высокая надёжность контакта благодаря латунному контакту и точному размеру гильзы
• Удобная цветовая маркировка (жёлтый) - ускоряет диагностику и обслуживание
• Широкий температурный диапазон - подходит для внешних и неотапливаемых помещений
• Упаковка по 100 шт. - снижает стоимость единицы и исключает необходимость докупать по одной штуке
• Стандартная форма - совместим с продукцией многих производителей, включая Siemens, Schneider, ABB

Ограничения применения

• Не подходит для проводов меньше 4 мм2 - возможен плохой контакт и выпадение
• Не рекомендован для проводов больше 6 мм2 - риск перегрева и деформации гильзы
• Не предназначен для многократного демонтажа - после нескольких вставок контакт теряет удерживающую силу
• ПВХ-изоляция чувствительна к длительному воздействию УФ-лучей - не использовать вне закрытых корпусов
• Не рассчитан на вибрационные нагрузки свыше промышленного стандарта - требует фиксации в кабельном канале

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Соединение проводов с клеммами контроллеров PLC в цепях управления станками
• Монтаж сигнальных линий в конвейерных системах с частым обслуживанием
• Замена старых разъёмов в модернизируемых пультах управления

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже 0,5 мм2 отклонения влияют на качество контакта
• Используйте обжимные клещи с регулировкой усилия; для этого разъёма подойдут модели с матрицей 5,5 мм
• Не забудьте про маркировку - жёлтый цвет часто указывает на фазу L, особенно в трёхфазных системах
• Храните в сухом месте - влага может вызвать окисление латуни, хотя ПВХ защищает от внешнего воздействия
• При использовании в составе серии OptiKit T/S - все элементы этой линейки взаимозаменяемы по форме и размеру
