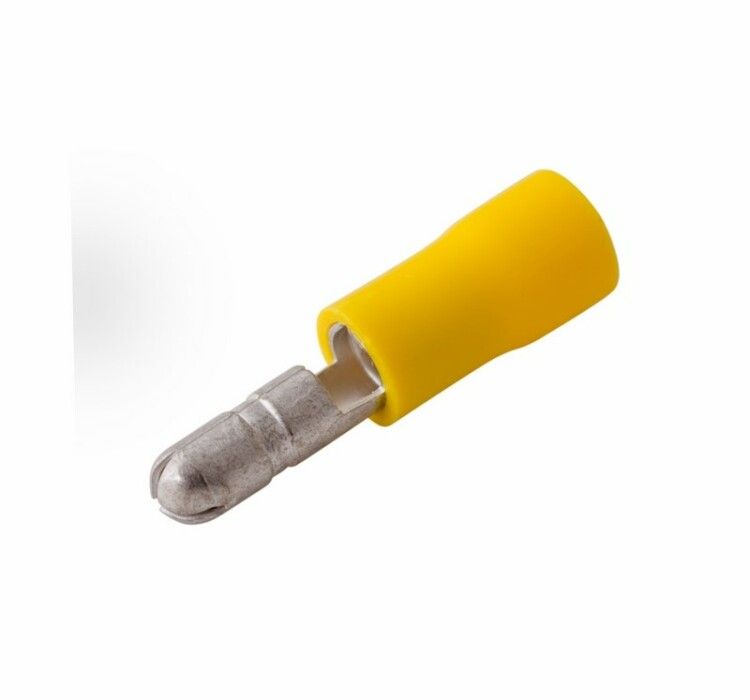

Разъем штекерный изолированный штекер 5 мм 4-6 мм² (РШи-п 6.0-5/РшИп5.5-4) желтый | 08-0531 REXANT MEET

Разъем штекерный изолированный штекер 5 мм 4-6 мм2 (РШи-п 6.0-5/РшИп5.5-4) желтый от REXANT предназначен для надежного и быстрого соединения многожильных медных проводов с возможностью последующего разъединения. Этот разъем часто применяют в условиях движения и вибраций - например, в автопроме, железной дороге или на судах. Артикулы etm08-0531 и 08-0531 соответствуют одной модели.

Назначение и область применения

Разъем штекерный изолированный штекер 5 мм 4-6 мм2 (РШи-п 6.0-5/РшИп5.5-4) желтый используется там, где требуется частое подключение и отключение проводов. Он обеспечивает прочный, безопасный и долговечный контакт без пайки. Подходит для монтажа на подвижных объектах: автомобилях, троллейбусах, вагонах, судах, авиационном оборудовании, а также на станках, конвейерах и других устройствах с вибрационной нагрузкой. Применяется для оконцевания проводов перед установкой в клеммники, разъемы или силовые контакты.

Технические характеристики

• Тип: штекер (папа) - вставляется в гнездо
• Номинальное сечение провода: 4–6 мм2
• Диаметр контакта: 5 мм
• Максимальный рабочий ток: 24 А
• Материал контакта: латунь с лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: желтый
• Класс по AWG: 10–12
• Рабочая температура: от –10 C до +75 C

Совместимость и монтаж

Разъем штекерный изолированный штекер 5 мм 4-6 мм2 (РШи-п 6.0-5/РшИп5.5-4) желтый совместим с любыми гнездами стандарта 5 мм. Для монтажа необходимо использовать пресс-клещи, подходящие для обжима изолированных штекеров: HT-301 H, HT-301 N или HT-301 W. Обжим выполняется **поверх** изоляции - так обеспечивается герметичность и механическая прочность. Убедитесь, что сечение провода попадает в диапазон 4–6 мм2; меньшие или большие провода не обеспечивают надежного контакта. После обжима проверьте, чтобы металл контакта полностью вошел в гнездо, а изоляция плотно прилегала к основанию.

Безопасность и стандарты

Изоляция из ПВХ предотвращает случайное прикосновение к токоведущим элементам, снижая риск поражения электрическим током. Латунный контакт с лужением устойчив к окислению и коррозии, продлевая срок службы соединения. Температурный режим (-10…+75 C) гарантирует работу в большинстве промышленных условий, но не рассчитан на экстремальные среды (например, открытые участки с перепадами выше +75 C или постоянную влагу).

Преимущества

• Удобство быстрой сборки и демонтажа - без пайки и инструментов кроме клещей
• Защита места обжима изоляцией - исключает замыкание и повреждение жил
• Высокая механическая прочность благодаря латуни и качественному лужению
• Ярко-желтый цвет легко выделяет соединение среди других, упрощая диагностику
• Стандартный размер 5 мм - совместим с широкой номенклатурой разъемов

Ограничения применения

• Не для одножильных проводов - оптимизирован только для многожильных медных
• Запрещено использование вне диапазона температур: ниже –10 C материал становится хрупким, выше +75 C - деформируется
• Не рекомендован для длительного погружения в воду или высокой влажности - ПВХ не имеет защиты IP67+
• Обжим требует точного инструмента; неквалифицированный обжим вызывает плохой контакт или перегрев

Примеры использования

• Подключение стартера к аккумулятору в автомобиле
• Соединение цепей управления на конвейере с перемещаемыми модулями
• Электропроводка в вагонах метро - где необходима периодическая проверка
• Аварийные системы освещения на судне
• Переходник между стационарной сетью и переносным оборудованием

Практические советы

• Выбирайте провод строго в диапазоне 4–6 мм2 - меньше 4 мм2 плохо зажимается, больше 6 мм2 - не войдет в контакт
• Перед обжимом удалите изоляцию точно на длину входа контакта - не более 9–10 мм
• Проверяйте качество обжима: после сжатия провод не должен болтаться внутри, а изоляция должна плотно прилегать к корпусу
• Не используйте плоскогубцы вместо пресс-клещей - результат будет ненадежным
• При работе в холоде (ближе к –10 C) согрейте разъем руками перед монтажом - ПВХ теряет эластичность
• Храните в сухом месте, избегайте прямого UV-излучения - ПВХ со временем выцветает и хрупче
