Разъем РпИп5-6-0,8 плоский (20 шт) | URP10-4-006-D34-6 IEK

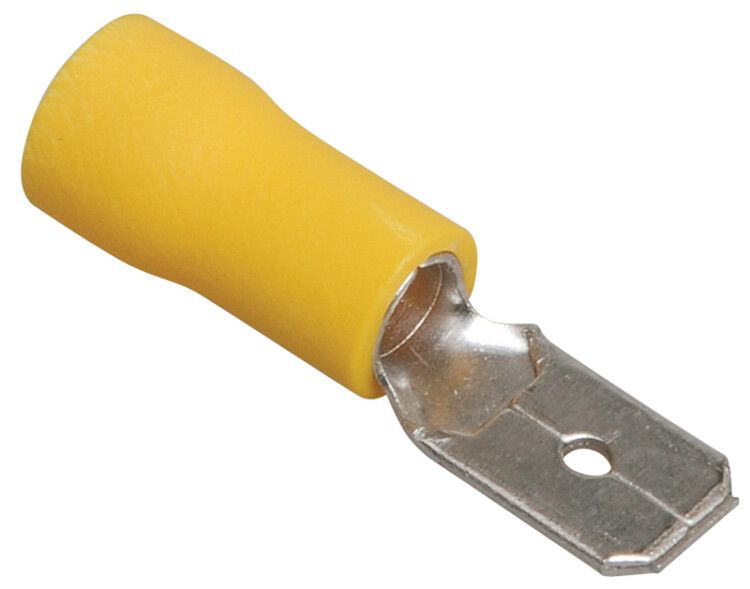

Разъем РпИп 5-6-0.8 плоский (20 шт) от IEK предназначен для надежного и быстрого разъёмного соединения проводов в электрических цепях с сечением 4–6 мм2. Этот тип разъема часто используется там, где требуется частое переключение или обслуживание оборудования - например, на станках, щитах управления или сборочных линиях.

Назначение и область применения

Разъем РпИп 5-6-0.8 плоский (20 шт) обеспечивает изолированное, легко разъединяемое соединение между двумя участками электрической цепи. Он работает по принципу «вилка-розетка»: один элемент фиксируется на проводе, второй - на устройстве или другом проводе. Это позволяет быстро отключить питание, заменить компонент или изменить конфигурацию схемы без демонтажа всей системы.

Подходит для применения внутри электрошкафов, на оборудовании с частой настройкой, в системах автоматизации, тестовых стендах и других местах, где важна скорость обслуживания и безопасность разъединения.

Технические характеристики

• Материал контактов: медь - обеспечивает высокую электропроводность и устойчивость к окислению;
• Изоляция: поливинилхлорид (ПВХ) - защищает от механических повреждений и воздействий окружающей среды;
• Номинальное сечение провода: 4–6 мм2 - оптимально для токов до 20 А в стандартных условиях;
• Наружный диаметр: 5,7 мм - соответствует стандартному габариту для совмещаемых пар;
• Внутренний диаметр: 3,4 мм - гарантирует плотную посадку на жилы нужного сечения;
• Форма: плоская - удобна для установки в ограниченном пространстве;
• Исполнение: штекер (папа) - выступающий контакт, который вставляется в матку;
• Цвет: желтый - стандартизированная цветовая маркировка для легкой идентификации;
• Количество в упаковке: 20 штук - экономичная партия для ремонта или масштабной сборки;
• Гарантия: 3 года - подтверждает долговечность материалов и технологии производства IEK.

Совместимость и монтаж

Разъем РпИп 5-6-0.8 плоский (20 шт) совместим исключительно с аналогичными разъемами того же типа и исполнения - то есть с маткой (мужским ответным элементом). Для правильного подключения необходимо использовать специальные клещи для обжима контактов - самозажимные или ручные, подходящие под сечение 4–6 мм2.

Перед монтажом зачистите конец провода на глубину, равную длине контактной части разъема. Убедитесь, что жила полностью заполнена корпус - недостаточно зажатые провода вызывают нагрев и выход из строя. После обжима проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Разъем РпИп 5-6-0.8 плоский (20 шт) изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для коммутирующих устройств низковольтных сетей. Его изоляция рассчитана на рабочее напряжение до 500 В переменного тока. Применение вне указанных пределов опасно!

Преимущества

• Высокая надежность соединения благодаря медным контактам и качественной ПВХ-изоляции;
• Удобство быстрого подключения и отключения - снижает время простоев при обслуживании;
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями IEK и аналогами;
• Ярко выраженный желтый цвет упрощает поиск и диагностику в сложных схемах;
• Упаковка по 20 шт. - идеальна для закупки на несколько проектов или ремонтных работ.

Ограничения применения

• Не предназначены для открытого монтажа на улице - материал ПВХ не имеет защиты IP65+;
• Не рекомендуются для постоянных нагрузок выше 20 А - риск перегрева и деформации;
• Не допускается использование с проводами меньшим сечением (менее 4 мм2): возникает люфт и плохой контакт;
• Запрещено применять в средах с повышенной химической активностью или температурой свыше +70 C - изоляция теряет эластичность.

Примеры использования

• Обслуживание станков ЧПУ - возможность быстро отсоединить двигатель для профилактики;
• Агрегаты на конвейере - замена модулей без отключения всего питания;
• Щитовые распределители - временные перемычки или тестовые точки;
• Лаборатории и учебные центры - моделирование схем с частой переconfiguration.

Практические советы

• Выбирая разъем РпИп 5-6-0.8 плоский (20 шт), всегда проверяйте соответствие сечения вашего провода - даже 0,5 мм2 отличия нарушают контакт;
• При использовании в многоконтурных системах используйте цветовую маркировку: желтый - ваш сигнал, красный - питание, черный - масса;
• Храните в сухом месте - влага способствует окислению меди, особенно при длительном хранении;
• Для точного контроля качества после монтажа применяйте тестер на пробой и сопротивление - лучше лишняя проверка, чем отказ в работе.
