Разъем плоский полностью изолированный «папа РПИ-П(н) 1.5-(6.3) серия ПРОФИ - 56746 КВТ

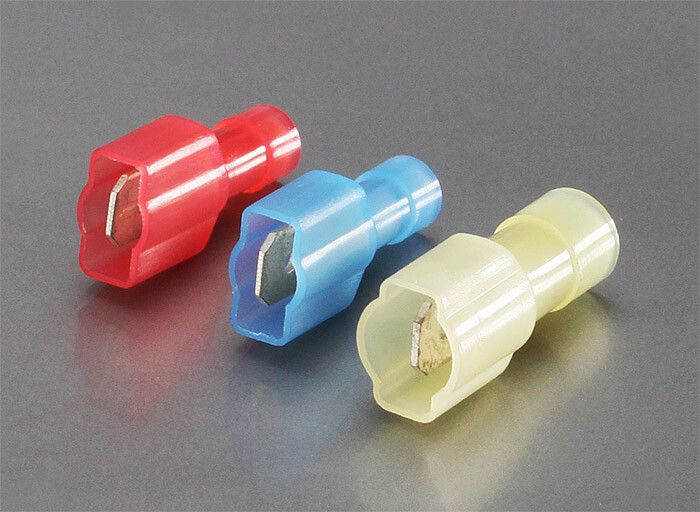

Разъем плоский полностью изолированный РПИ-П(н) 1.5-(6.3) КВТ - это надежный штекерный разъем для создания безопасных, быстроразъемных и полностью изолированных соединений многопроволочных медных проводов. Разработан для монтажа в электрооборудовании с рабочим напряжением до 400 В, изделие соответствует требованиям ТУ 3424-001-59861269-2004 и выпускается брендом КВТ под артикулом 56746.

Назначение и область применения

Разъем плоский полностью изолированный РПИ-П(н) 1.5-(6.3) КВТ предназначен для соединения многопроволочных медных проводов сечением от 0,25 до 1,5 мм2. Применяется там, где важна безопасность, герметичность и возможность быстрой перестановки - например, в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Подходит для постоянных и временных соединений, включая ответвления при использовании с ответвителем ОВТ.

Технические характеристики

• Поперечное сечение провода: 0,25–1,5 мм2
• Номинальное напряжение: 400 В (0,4 кВ)
• Номинальный ток: 19 А
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр: 1,7 мм
• Материал корпуса: латунь Л63
• Покрытие контактов: электролитическое лужение
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость: до +105 C
• Способ монтажа: опрессовка
• Тип разъема: штекер ("папа")
• Цвет: красный
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РПИ-П(н) 1.5-(6.3) КВТ работает только в паре с аналогичным гнездовым разъемом РПИ-М(н) - образуя «папа-мама» соединение. Для установки требуется специальный пресс-клещи для опрессовки. Монтаж выполняется следующим образом: зачищенный провод вставляется в разъем до упора, после чего производится опрессовка изолирующей части корпуса - это обеспечивает одновременную фиксацию провода и герметизацию соединения. Отдельное внимание следует уделить правильному выбору матрицы клещей: она должна соответствовать размеру контакта 6,3×0,8 мм. Установка возможна даже при наличии сложной многопроволочной жилы благодаря конструкции «Easy Entry».

Особенности конструкции

• Полностью изолированная конструкция: контакт полностью закрыт нейлоновой оболочкой, исключает риск прикосновения к токоведущим частям.
• Конусообразное сужение («Easy Entry»): позволяет легко заводить многопроволочные жилы без повреждения проводников.
• Поперечные засечки внутри трубки: усиливают механическое сцепление с жилой, предотвращают выскальзывание при нагрузке.
• Фиксирующие отверстия: позволяют использовать замковые фиксаторы для надежного соединения с гнездом, снижают вероятность случайного расхождения.
• Двойной контур изоляции: при соединении двух разъемов образуется два слоя нейлона вокруг контакта - повышает уровень защиты от влаги и механических воздействий.

Безопасность и стандарты

Разъем РПИ-П(н) 1.5-(6.3) КВТ изготовлен из самозатухающего нейлона, который не распространяет горение и не содержит галогенов - что делает его безопасным при возгорании и экологически более приемлемым. Температурная стойкость до +105 C гарантирует работу в условиях повышенного нагрева. Соответствие ТУ 3424-001-59861269-2004 подтверждает соответствие требованиям к качеству и безопасности. Напряжение 400 В и ток 19 А соответствуют нормам для промышленного оборудования класса низкого напряжения.

Преимущества

• Высокая степень защиты: полная изоляция минимизирует риск поражения током и короткого замыкания.
• Простота монтажа: удобная форма входа и опрессовка по корпусу исключают необходимость точной подготовки жилы.
• Надежность соединения: комбинация засечек, фиксаторов и двойной изоляции обеспечивает долговечность даже при вибрациях.
• Стабильность контакта: луженое покрытие снижает окисление и сохраняет хорошую проводимость при длительной эксплуатации.
• Визуальная идентификация: красный цвет упрощает различение цепей при обслуживании.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможно плохое сцепление и высокое переходное сопротивление.
• Запрещено применять при температурах выше +105 C - материал изоляции теряет прочность.
• Не рекомендуется для открытых уличных установок без дополнительной защиты - хотя изоляция герметична, разъем не имеет IP-защиты от внешних факторов.
• Требует обязательного использования совместимого гнезда РПИ-М(н); самостоятельное использование невозможно.
• Не подходит для силовых цепей свыше 19 А - возможен перегрев и деформация контактов.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Сборка распределительных щитов с частыми изменениями схемы.
• Обустройство временных соединений на объектах строительства или ремонта.
• Создание ответвлений в цепях освещения или управления с помощью ответвителя ОВТ.
• Монтаж в оборудовании с вибрационными нагрузками - например, насосах, компрессорах, конвейерах.

Практические советы

• Перед опрессовкой проверьте, чтобы все проволочки жилы были целыми и равномерно распределены - это влияет на качество контакта.
• Используйте только подходящие клещи с матрицей 6,3 мм; некорректный инструмент может повредить корпус или не обеспечить герметичность.
• При сборке щита помечайте разъемы - красный цвет указывает на фазу, но лучше дополнительно использовать бирки.
• Не используйте этот разъем в качестве основного выключателя - он не рассчитан на частые отключения под нагрузкой.
• При необходимости замены всегда применяйте оригинальные гнезда РПИ-М(н) от КВТ - сторонние аналоги могут иметь отличную посадку и не обеспечивать двойную изоляцию.
