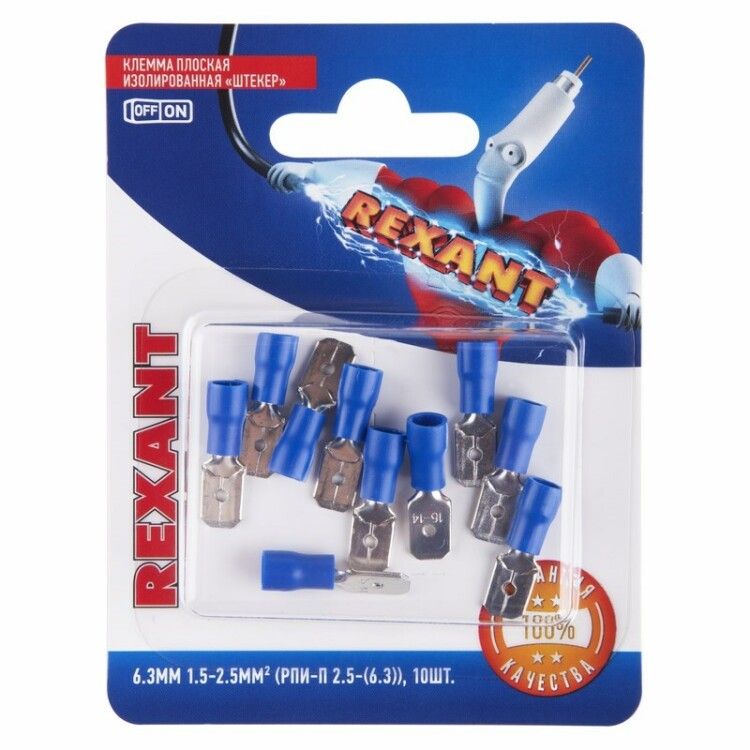

КЛЕММА ПЛОСКАЯ изолированная штекер - 6.3мм 1.5-2.5мм² (РПи-п 2.5-(6.3) / (MDD2-250) синий (в упак. 10шт.) | 06-0384-A REXANT MEET

Клемма плоская изолированная штекер 6.3 мм 1.5–2.5 мм2 (РПи-п 2.5-(6.3) / MDD2-250) синий 10 шт от REXANT - это однополюсный соединитель для быстрого и надёжного подключения медных проводов в условиях вибраций и частых демонтажей. Подходит для монтажа в автопроме, железнодорожной технике и других подвижных системах.

Назначение и область применения

Эта клемма предназначена для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 и последующего подключения к гнездовым разъёмам. Отличается возможностью многократного подключения и отсоединения без потери качества контакта. Применяется там, где требуется надёжное, но легко разборное соединение: в автомобилях, троллейбусах, вагонах, судах, авиационной аппаратуре, на конвейерах и переносном оборудовании.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставки в гнездо
• Площадь сечения провода: 1,5–2,5 мм2
• Размер контакта: 6,3 × 0,8 мм - совместим с большинством стандартных гнёзд 6,3 мм
• Материал контакта: латунь с электролитическим лужением - улучшает проводимость и предотвращает окисление
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и химическому воздействию
• Цвет изоляции: синий - стандартизированный цвет для положительного провода в постоянном токе (по практике автомобильной электроники)
• Максимальный ток: 15 А - при температуре до +105 C
• Количество контактов: один
• Упаковка: 10 штук в комплекте

Совместимость и монтаж

Клемма совместима с любыми гнёздами, рассчитанными на 6,3-мм штекеры (например, серия MDD2, TQ, Faston). Для установки необходимы пресс-клещи с матрицей для обжима 6,3 мм. Обжим выполняется **поверх** изоляционного корпуса - он не снимается. Это обеспечивает герметичность и защиту места обжима. После обжима клемма автоматически фиксируется в гнезде благодаря замковому механизму - есть характерное щелчковое ощущение при вставке.

Не используйте обычные клещи или плоскогубцы - они деформируют контакт и снижают надёжность соединения.

Безопасность и стандарты

Клемма соответствует требованиям к качеству соединений в подвижных системах. Материалы (латунь, ПВХ) не содержат свинца и соответствуют RoHS. Лужение контакта препятствует образованию оксидов, что продлевает срок службы в условиях повышенной влажности и колебаний температуры.

Преимущества

• Фиксация в гнезде через замковый механизм - исключает случайное выпадение даже при вибрациях
• Защитный изолятор сохраняет целостность обжима и предотвращает короткое замыкание
• Латунь с лужением - долговечный материал, устойчивый к коррозии
• Синяя изоляция - удобна для визуального определения полярности в цепях постоянного тока
• Готовые к использованию 10 штук - экономия времени при массовом монтаже

Ограничения применения

• Не предназначен для одножильных жестких проводов - требует многожильного провода для равномерного распределения давления при обжиме
• Максимальный ток 15 А - не использовать в цепях выше этого значения, особенно при длительной нагрузке
• Не рекомендовано применение в средах с температурой выше +105 C - изоляция ПВХ теряет форму
• Не подходит для высокочастотных сигналов - не экранирована, не предназначена для RF-цепей

Примеры использования

• Подключение аккумулятора к стартеру в автомобиле
• Соединение датчиков ABS с ЭБУ в бортовой сети
• Монтаж освещения в вагонах метро
• Присоединение силового кабеля к контроллеру на промышленном конвейере
• Замена разъёма в зарядном устройстве судовой системы

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину, указанную в инструкции к клещам - слишком длинный конец вызывает плохой контакт, слишком короткий - риск обрыва
• Обязательно проверьте плотность обжима: после сборки попробуйте слегка потянуть провод - он не должен выскальзывать
• Для контроля качества используйте клещи HT-301H (арт. 12-3014) или аналогичные - именно они обеспечивают правильное давление на изоляцию и контакт
• Храните клеммы в сухом месте - хотя ПВХ устойчив, длительное воздействие влаги может снизить адгезию изоляции к латуни
• Артикулы etm06-0384-a и 06-0384-a - это один и тот же продукт; различия в написании связаны с форматом базы данных, а не с конструкцией.
