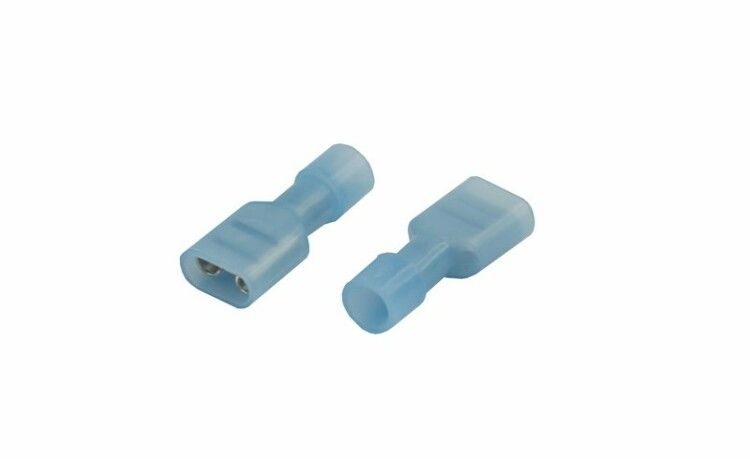

Клемма плоская полностью изолированная гнездо 6.6 мм в нейлоне 1.5-2.5 мм² (РПи-м(н) 2.5-(6.3)) синий | 08-0633 REXANT MEET

Клемма плоская полностью изолированная гнездо 6.6 мм в нейлоне 1.5–2.5 мм2 (РПи-м(н) 2.5-(6.3)) синий от REXANT - это одноконтактное соединительное устройство для надёжного и многоразового подключения медных проводов сечением 1.5–2.5 мм2. Подходит для мобильной и вибрационной техники, где важно сохранять целостность соединения при частых демонтажах.

Назначение и область применения

Клемма плоская полностью изолированная гнездо 6.6 мм в нейлоне 1.5–2.5 мм2 (РПи-м(н) 2.5-(6.3)) синий применяется для соединения многожильных медных проводов в условиях, требующих высокой надёжности и возможности многократного подключения/отключения. Особенно эффективна там, где есть вибрация, движение или необходимость частого обслуживания.

• Автомобильная, железнодорожная, авиационная и судостроительная промышленность
• Климатические системы, серверные шкафы, телекоммуникационное оборудование
• Стационарные и переносные устройства с часто меняющимися подключениями

Технические характеристики

• Сечение провода: 1.5–2.5 мм2 - оптимально для средних нагрузок в бытовой и промышленной аппаратуре
• Ширина контакта: 6.3 × 0.8 мм - совместима с разъёмами стандарта 6.3 мм
• Максимальный ток: 15 А - безопасная рабочая нагрузка при нормальных температурах
• Материал контакта: Латунь с электролитическим лужением - обеспечивает хорошую проводимость и устойчивость к окислению
• Изоляция: Нейлон, полностью покрывает корпус - предотвращает случайные замыкания и повреждения
• Цвет изоляции: Синий - соответствует стандартной цветовой маркировке для проводов 1.5–2.5 мм2
• Температурный диапазон: –40…+105 C - работает в экстремальных условиях, включая холодные и жаркие помещения
• Количество контактов: 1

Совместимость и монтаж

Клемма плоская полностью изолированная гнездо 6.6 мм в нейлоне 1.5–2.5 мм2 (РПи-м(н) 2.5-(6.3)) синий рассчитана на установку в разъёмы шириной 6.6 мм. Для монтажа требуется пресс-клещи модели HT-301 или аналогичные, обеспечивающие равномерный обжим через изоляцию - это исключает повреждение внутреннего контакта.

• Обжим выполняется **поверх** изоляции - не нужно снимать её заранее
• Фиксатор замкового типа гарантирует плотное соединение с разъёмом и препятствует самопроизвольному выпадению
• Не используйте обычные щипцы - некорректный обжим снижает надёжность и срок службы

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изолированным соединениям для промышленного оборудования. Полная изоляция исключает риск прикосновения к токоведущим частям даже при неправильной сборке. Материалы устойчивы к УФ-излучению и химически агрессивным средам, что делает её подходящей для использования вне помещений.

Преимущества

• Полная изоляция защищает от короткого замыкания и внешних воздействий
• Замковый фиксатор обеспечивает удержание в разъёме даже при вибрации
• Удобный обжим через изоляцию экономит время и снижает вероятность ошибки
• Цветовая маркировка (синий) позволяет быстро идентифицировать сечение провода
• Подходит для многократных подключений - не деформируется после нескольких циклов

Ограничения применения

• Не предназначен для одножильных проводов большего сечения - возможен плохой обжим и перегрев
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, материал не рассчитан на длительное воздействие воды
• Не использовать в цепях с током выше 15 А - риск перегрева и расплавления изоляции
• Не подходит для разъёмов шириной менее 6.3 мм - не войдёт в гнездо

Примеры использования

• Подключение датчиков на автопроме - например, датчики давления масла или температуры охлаждающей жидкости
• Соединение проводов в системах кондиционирования внутри шкафов управления
• Монтаж освещения в вагонах метро - где необходимо легко отключать световые модули для ремонта
• Электроника в судовых системах - где вибрация и влага требуют надёжных соединений

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен до упора - недостаточная глубина вызывает повышенное переходное сопротивление
• Используйте только пресс-клещи HT-301 или сертифицированные аналоги - другие инструменты могут повредить фиксатор или не обеспечить нужное давление
• Проверяйте соединение после монтажа: попробуйте слегка потянуть провод - он не должен выскакивать
• При работе в сырых условиях дополнительно герметизируйте место входа провода термоусадкой - изоляция клеммы не является водонепроницаемой
• Артикулы 08-0633 и etm08-0633 - это один и тот же продукт; различия в обозначении связаны с внутренней классификацией поставщиков
