Наконечник плоский смеш. 1.5-2.5кв.мм отв. d6.3х0.8мм син. (уп.50шт) DKC 2B30P ДКС

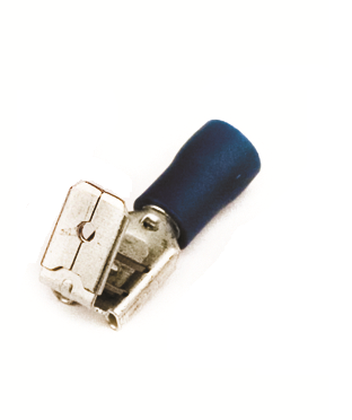

Наконечник кабельный плоский с изолированным фланцем смешанный 1,5–2,5 кв.мм 6,3×0,8 мм РпИо 2.5-7-0.8 QUADRO, DKC предназначен для надёжного оконцевания медных жил кабелей в электрических цепях до 600 В. Благодаря изолированному фланцу и лужённой меди он сочетает удобство монтажа с долговечностью - идеально подходит для сборки щитов, управления оборудованием и подключения силовой аппаратуры.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2. Применяется там, где требуется быстрый и безопасный контакт: в распределительных щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователей и других устройствах с гребёнчатыми или штыревыми зажимами размером 6,3×0,8 мм. Подходит для цепей переменного и постоянного тока.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Максимальный допустимый ток: 15 А
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Тип исполнения: гильзовый наконечник с изолированным фланцем
• Напряжение изоляции: до 600 В

Совместимость и монтаж

Наконечник совместим с клеммами стандарта 6,3×0,8 мм - типичными для промышленных устройств, таких как DIN-рейка, клеммы Phoenix Contact, Wago, Weidmüller. Для установки используйте специальный обжимной инструмент с матрицей для плоских наконечников. Обжим должен плотно захватывать как жилу, так и металлическую часть наконечника; изоляция должна упереться в основание клеммы. Убедитесь, что жила полностью вошла в гильзу - не должно быть торчащих проволочек.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствует требованиям безопасности для работы в условиях повышенной влажности и перепадов температур. Лужёная поверхность снижает риск окисления и повышает срок службы контакта. Соответствует международным нормам для наконечников типа “быстроразъёмный” (Faston / Tabular). Серия Quadro от DKC проходит внутренний контроль качества на соответствие механической прочности и электрической проводимости.

Преимущества

• Изолированный фланец предотвращает случайные замыкания на корпус оборудования
• Лужёное покрытие защищает медь от коррозии даже в агрессивной среде
• Синий цвет изоляции легко отличить от других сечений - ускоряет диагностику и обслуживание
• Удобная форма позволяет использовать один и тот же наконечник для двух сечений (1,5 и 2,5 мм2)
• Не требует дополнительной термоусадки или изоленты после монтажа

Ограничения применения

• Не применяется для алюминиевых жил - возможен электрохимический эффект и нагрев
• Не рассчитан на ток выше 15 А - превышение вызывает перегрев и деформацию
• Не рекомендован для открытых участков вне помещений без защиты от осадков и прямого UV-излучения
• Запрещено использование с клеммами меньшего размера (например, 4,8 мм) - будет плохой контакт

Примеры использования

• Подключение входных кабелей питания к модулям PLC в системах автоматизации
• Обжим провода к клемме теплового реле в пускателях
• Фиксация проводов на выходе частотного преобразователя
• Сборка распределительных щитов с использованием DIN-рейки и коммутирующих элементов
• Монтаж в станках, конвейерах, насосных группах с высокой вибрацией

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - слишком длинная жила может выпирать и нарушать контакт
• Выбирайте обжимной клещи с регулировкой усилия - слабый обжим ведёт к люфту, сильный - к разрыву жилы
• Проверьте герметичность обжима: попробуйте потянуть провод - если он свободно выскальзывает, переделайте
• На одной клемме можно использовать два наконечника, если они подходят по размеру - соблюдайте шаг и полярность
• Артикулы 2b30p и *2b30p - это одна модель, различаются лишь способом упаковки. Наконечник кабельный плоский с изолированным фланцем смешанный 1,5–2,5 кв.мм 6,3×0,8 мм РпИо 2.5-7-0.8 QUADRO, DKC всегда имеет одинаковые параметры.
