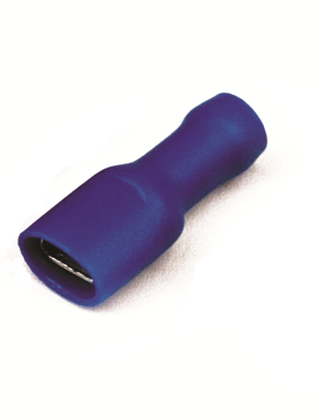

Наконечник плоский РппИм 2.5-3-0.8 синий QUADRO (100шт) полностью изолированный (розетка) - 2B00TP ДКС

Наконечник плоский изолированный (розетка) 1.5–2.5 кв.мм, 2.8×0,8 мм, РППИМ, QUADRO, DKC - это готовый комплект для надёжного и безопасного соединения медного провода с клеммой, где важна скорость сборки и устойчивость к внешним воздействиям. Упакован по 100 штук, подходит для массового монтажа в распределительных щитах, автоматике и оборудовании.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к клеммным колодкам, реле, автоматическим выключателям и другим устройствам с прямоугольными гнездами. Применяется в системах управления, силовой электронике, промышленном оборудовании, станках, конвейерах и распределительных щитах на напряжение до 600 В переменного и постоянного тока.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2
• Размер контакта: 2,8 × 0,8 мм - соответствует стандартному гнезду “розетка”
• Форма контакта: “мама”, то есть лопатка, которая вставляется в клемму
• Длина лопатки: 6 мм
• Материал контакта: электротехническая медь с луженым покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий - стандартизированная цветовая маркировка для средних сечений
• Максимальный рабочий ток: 15 А
• Класс горючести: V0 по UL 94 - самозагасающий материал

Совместимость и монтаж

Наконечник совместим с клеммами, имеющими гнездо размером 2,8×0,8 мм - типичные для серий QUADRO, Phoenix Contact, Wago, Weidmüller и других европейских решений. Для установки зачищается конец провода на длину около 6–7 мм, он вставляется в гильзу и зажимается обжимным инструментом с матрицей для плоских наконечников. Обжим должен быть плотным, без перекоса; проверьте, что жила полностью заполнена гильзу, а изоляция не задирается под лопатку. Недостаточно качественный обжим снижает долговечность соединения и повышает риск нагрева.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности: класс горючести V0 по UL 94 гарантирует, что материал не будет распространять пламя после удаления источника возгорания. Луженая медь предотвращает окисление, особенно важно в условиях повышенной влажности. Работает при температуре от −40C до +105C. Соответствует международным нормам для изолированных наконечников типа RPPIM.

Преимущества

• Уже изолированный - не требует дополнительной термоусадки или изоленты
• Луженая медь увеличивает срок службы в агрессивной среде
• Ярко-синяя изоляция легко определяет сечение визуально
• Стандартный размер 2,8×0,8 мм - универсальная совместимость
• Высокая механическая прочность при обжиме благодаря цельнотянутой гильзе

Ограничения применения

Не применяется для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт. Не рекомендован для частых демонтажей - многократные вставления/выталкивания из клеммы могут деформировать лопатку. Не предназначены для работы в условиях постоянного погружения в жидкости или высоких уровней IP-защиты - изоляция ПВХ не герметична. Также не следует использовать вместо трубчатых наконечников там, где требуется значительная механическая нагрузка на соединение.

Примеры использования

• Подключение входных фаз к автоматическому выключателю в щите квартиры
• Соединение катушек реле в пульте управления станком
• Запитка датчиков и исполнительных механизмов в контроллере PLC
• Обжим проводов в модульных клеммных колодках QUADRO

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - раздавливание гильзы
• Перед обжимом убедитесь, что все жилы провода вошли внутрь гильзы - выпавшие пряди нарушают контакт
• Проверяйте соответствие размера клеммы: если гнездо больше 2,8×0,8 мм - используйте другой наконечник
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие влаги может снизить изоляционные свойства
• Для больших партий работ удобнее брать сразу упаковку из 100 шт. - экономится время на закупке и минимизируется риск нехватки
