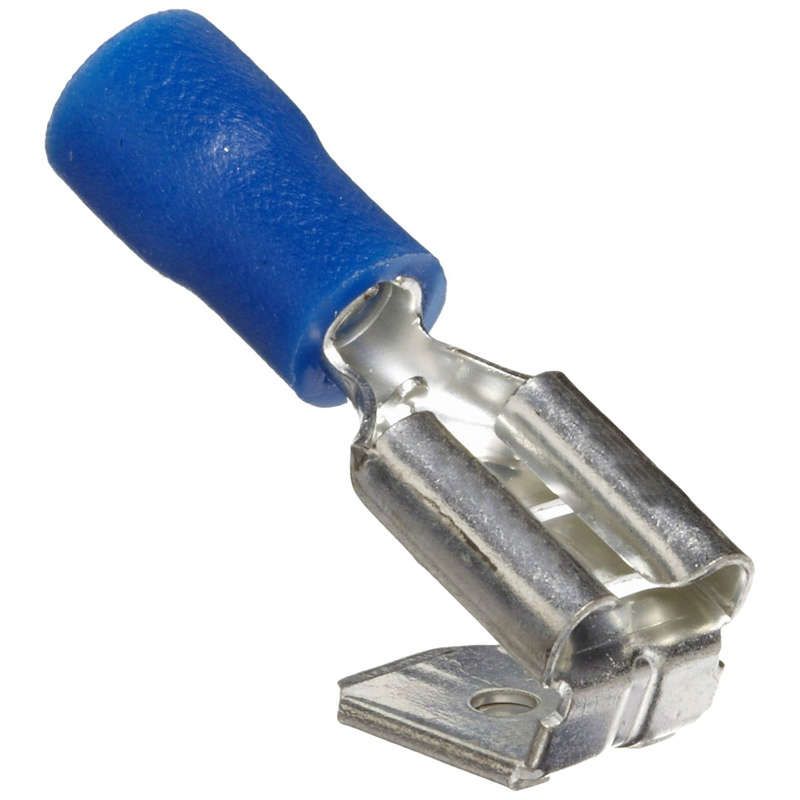

Клемма плоская изолированная гнездо 7.4 мм + штекер - 6.3 1.5-2.5 мм² (РПи-О 2.5-(6.3)/РПИо 2.5-7.5) | 08-0424 REXANT MEET

Клемма плоская изолированная гнездо 7.4 мм + штекер 6.3 мм 1.5–2.5 мм2 (РПи-О 2.5-(6.3) / РПИо 2.5-7.5) от REXANT - это однополюсное соединительное устройство для надёжного и легко разъёмного подключения медных проводов сечением 1.5–2.5 мм2. Подходит для стационарной и подвижной электропроводки, особенно там, где требуется частое демонтажное обслуживание.

Назначение и область применения

Эта клемма предназначена для быстрого и безопасного соединения проводов в местах, где необходимо часто отключать и подключать цепь. Она применяется в системах, требующих высокой надёжности и возможности повторного использования:

• Автомобильная и железнодорожная электроника - подключение датчиков, освещения, ЭУР;
• Аэрокосмическая и судовая аппаратура - соединения на движущихся элементах;
• Станки и автоматизированные линии - питание исполнительных механизмов;
• Щитовое оборудование - временные или сервисные ответвления.

Подходит для многожильных медных проводов. Отличается от обычных клемм возможностью двукратного соединения: через гнездо - к плате/розетке, через штекер - к проводу.

Технические характеристики

• Тип изделия: Клемма плоская изолированная (комбинированная - гнездо + штекер)
• Сечение провода: 1.5 – 2.5 мм2
• Ширина гнезда: 7.4 мм
• Ширина штекера: 6.3 мм
• Материал контакта: Латунь с электролитическим лужением
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Синий
• Максимальный ток: 15 А
• Температурный диапазон: -10 C до +75 C
• Форма контакта: Гильзовый тип с фиксатором гнезда и отверстием для усиленного крепления штекера
• Количество контактов: 1

Совместимость и монтаж

Обжим выполняется исключительно специализированными клещами. Нельзя использовать универсальные инструменты - риск плохого контакта и перегрева.

• Рекомендованные клещи: HT-301 H (арт. 12-3014, 12-3116); HT-301 N (арт. 12-3117, 12-3016, 12-3016-4); HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)
• Правило монтажа: Прессование происходит поверх изоляционной части - она служит опорой для равномерного давления.
• Запрещено: Переделывать форму контакта, зажимать без изоляции, использовать провода меньше 1.5 мм2 или больше 2.5 мм2.

Клемма РПи-О 2.5-(6.3) совместима с большинством стандартных DIN-корпусов и разъёмами типа Molex Mini-Fit Jr. и аналогичными.

Безопасность и стандарты

Произведённая согласно требованиям к промышленному оборудованию, клемма соответствует нормам безопасности для рабочего напряжения до 250 В переменного тока. Изоляция из ПВХ обеспечивает термическую и электрическую защиту. Однако изделие не сертифицировано как взрывозащищённое или для внешней установки - не используйте вне закрытых корпусов.

Преимущества

• Высокая механическая прочность благодаря латунному контакту и фиксатору гнезда
• Защита места обжима от повреждений и замыканий благодаря цельному ПВХ-колпачку
• Чёткая цветовая маркировка - синий цвет указывает на сечение 1.5–2.5 мм2
• Возможность многократного подключения/отключения без потери качества контакта
• Удобство сборки - один шаг вместо трёх (провод + гильза + крышка)

Ограничения применения

• Не для алюминиевых проводов - материал контакта рассчитан только на медь
• Не предназначен для постоянной эксплуатации выше +75 C или ниже -10 C
• Не выдерживает воздействие открытого пламени, масла, растворителей - изоляция ПВХ чувствительна к химической среде
• Не рекомендуется для силовых цепей свыше 15 А - риск нагрева и деформации
• Не является герметичной - IP-класс не указан, нельзя использовать во влажных помещениях без защиты

Примеры использования

• Подключение бортового компьютера к жгуту проводов в автомобиле - удобно менять модуль без выпайки
• Соединение двигателя насоса с Управляемым частотным преобразователем - позволяет быстро отключить для ремонта
• Монтаж системы сигнализации в вагоне метро - гарантирует долговечность при вибрациях
• Настройка тестовой нагрузки на стенде - можно быстро переходить между различными образцами оборудования

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже 1.4 мм2 вызывают проскальзывание, а 2.6 мм2 - деформацию контакта
• Используйте только оригинальные клещи HT-301 - другие дают неравномерный обжим и снижают срок службы
• Проверяйте плотность соединения после монтажа - легкое покачивание штекера говорит о слабом обжиме
• Храните клемму в сухом месте - длительное воздействие влаги может вызвать окисление лужёного контакта
• При использовании в условиях вибраций дополнительно фиксируйте клемму в корпусе или на планке - хотя есть фиксатор, он не предохраняет от люфта всей конструкции
