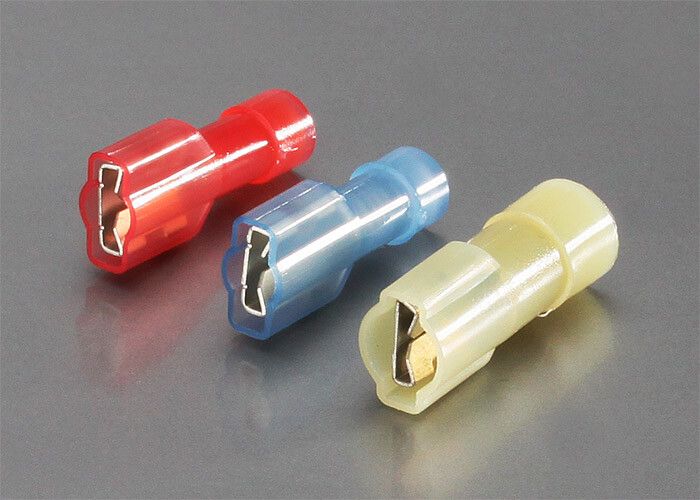

Разъем плоский полностью изолированный «мама РПИ-М(н) 1.5-(6.3) серия ПРОФИ - 56743 КВТ

Разъем плоский полностью изолированный РПИ-М(н) 1,5-(6,3) КВТ - это надежный соединитель для многопроволочных медных проводов с номинальным напряжением до 400 В. Благодаря полной изоляции и конструкции Easy Entry, он обеспечивает безопасное и долговечное соединение даже в условиях повышенной вибрации. Артикул 56743 от бренда КВТ предназначен для монтажа в распределительных щитах, оборудовании управления и автоматизации.

Назначение и область применения

Разъем плоский полностью изолированный РПИ-М(н) 1,5-(6,3) КВТ используется для создания быстроразъемных, защищенных соединений между многопроволочными медными проводами и контактами типов «папа». Применяется в электрических устройствах, где важна безопасность и устойчивость к вибрации: панели управления, станки, конвейеры, системы автоматизации, силовые щиты.

Технические характеристики

• Номинальное напряжение: 0,4 кВ (400 В)
• Номинальный ток: 19 А
• Сечение провода: 0,25–1,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр гильзы: 1,7 мм
• Материал контакта: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурный режим: от –40 C до +105 C
• Способ монтажа: опрессовка (обжим поверх изоляционного корпуса)
• Цвет изоляции: красный
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем РПИ-М(н) 1,5-(6,3) КВТ совместим с контактами типа «папа» - как на клеммных колодках, так и на других разъемах серии РПИ-П. Для установки требуется специальный обжимной инструмент с матрицей под размер 6,3 мм. Обжим выполняется **поверх** изолирующего корпуса - это гарантирует герметичность и исключает риск повреждения изоляции. Убедитесь, что сечение провода соответствует допустимому диапазону (0,25–1,5 мм2); использование проводов большего сечения снижает надежность соединения.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не распространяет горение и не выделяет токсичные газы при перегреве. Это делает разъем безопасным для закрытых помещений и систем с высокими требованиями к пожарной безопасности. Соответствие ТУ 3424-001-59861269-2004 подтверждает соответствие требованиям к механической прочности и электрической изоляции.

Особенности конструкции

• Easy Entry: конусообразное сужение входа позволяет легко заводить многопроволочные жилы без предварительной подготовки.
• Засечки внутри гильзы: повышают механическую прочность соединения, препятствуя выскальзыванию провода.
• Фиксатор замкового типа: обеспечивает надежную фиксацию в разъеме «папа», исключая случайное выпадение.
• Полностью изолированная конструкция: все металлические элементы скрыты под нейлоновой оболочкой - нет открытых токоведущих частей после монтажа.

Преимущества

• Не требует пайки - экономит время при массовом монтаже.
• Защита от случайного прикосновения благодаря полной изоляции.
• Высокая устойчивость к вибрации и механическим нагрузкам.
• Подходит для работы в широком температурном диапазоне.
• Красный цвет изоляции упрощает визуальную идентификацию цепей.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт.
• Нельзя использовать с проводами сечением более 1,5 мм2 - риск деформации гильзы и потери надежности.
• Не подходят для постоянного погружения в жидкости - хотя изоляция термостойкая, она не является водо- и герметичной.
• Обжим должен выполняться строго по технологии; некорректный обжим снижает срок службы.

Примеры использования

• Подключение проводов к клеммникам в промышленных контроллерах.
• Соединение проводов питания в станках ЧПУ.
• Монтаж сигнальных цепей в системах автоматизации.
• Замена старых разъемов в щитах на современные, безопасные решения.

Практические советы

• Перед обжимом проверьте, чтобы провод был плотно вставлен до упора - видно по метке на корпусе.
• Используйте только рекомендованный инструмент КВТ - другие обжимники могут повредить фиксатор или изоляцию.
• При работе в условиях вибрации дополнительно проверяйте затяжку через 1–2 месяца после монтажа.
• Храните в сухом месте - изоляция устойчива к влаге, но длительное воздействие может снизить адгезию покрытия.
• Артикул 56743 продается упаковками по 100 штук - удобно для крупных проектов.
