Разъем кабельный плоский изолированный «мама» РПИ-М 1.5-(6.3) (30 шт) | 91025 КВТ

Разъем кабельный плоский изолированный мама РПИ-М 1.5-(6.3) от бренда КВТ (арт. 91025) предназначен для надежного и быстрого соединения многожильных медных проводов с помощью опрессовки. Упакован по 30 штук, подходит для промышленного и автоматизированного монтажа в условиях повышенной влажности и температур.

Назначение и область применения

Разъем кабельный плоский изолированный мама РПИ-М 1.5-(6.3) используется для создания быстроразъемных соединений между гибкими многопроволочными медными проводами. Применяется там, где требуется частое подключение/отключение - например, в пультах управления, распределительных щитах, станках, конвейерах, системах автоматизации. Подходит для работы внутри оборудования и в защищенных помещениях.

Технические характеристики

• Сечение провода: 1,5 мм2
• Номинальное напряжение: до 400 В
• Материал контактов: латунь Л63 с электролитическим лужением - улучшает проводимость и предотвращает окисление
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94 - не поддерживает горение
• Рабочая температура изоляции: до +75 C
• Форма: плоская, с фиксацией «мама» - совместима с разъемами «папа» аналогичного стандарта

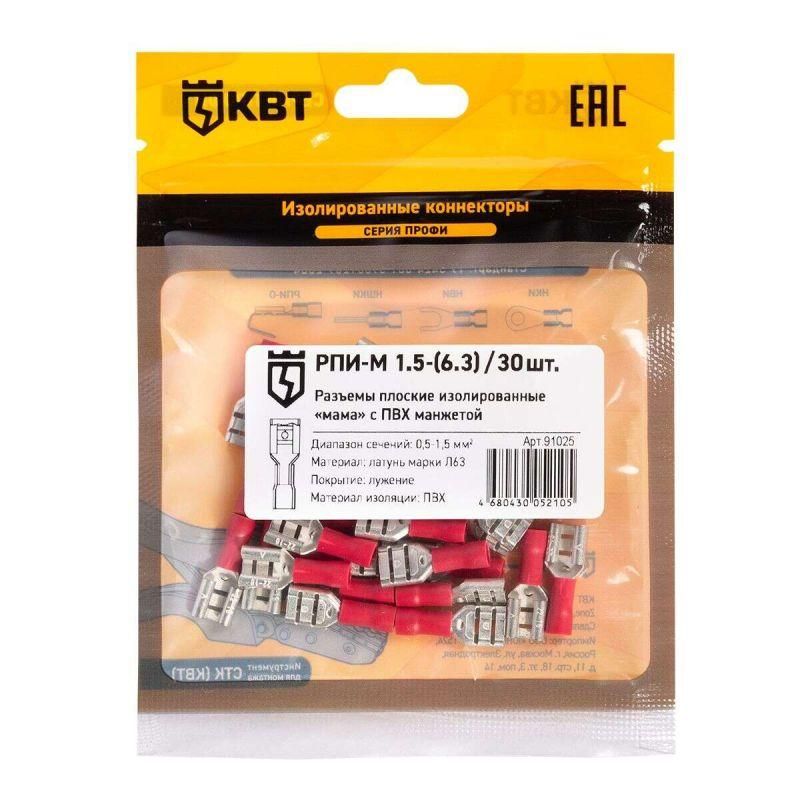

• Упаковка: 30 штук в мини-коробке

Совместимость и монтаж

Разъем кабельный плоский изолированный мама РПИ-М 1.5-(6.3) рассчитан на использование с соответствующими разъемами «папа». Для установки необходима опрессовка специальным клещами - не допускается пайка. Диаметр жилы должен точно соответствовать 1,5 мм2; более толстые провода не войдут, более тонкие - не обеспечат надежный контакт. Конструкция позволяет легко вставлять и вынимать разъем, сохраняя целостность фиксатора.

Особенности конструкции

• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой - снижается риск выпадения провода при вибрации
• Замковый фиксатор на каждой клемме гарантирует плотное соединение с разъемом «папа» даже при механическом воздействии
• Изоляция плотно облегает провод, исключая доступ к токоведущим элементам

Преимущества

• Высокая механическая прочность благодаря усиленным засечкам и замковому фиксатору
• Самозатухающая изоляция повышает безопасность при перегреве или коротком замыкании
• Луженая латунь обеспечивает долгий срок службы без потери проводимости
• Удобная розничная упаковка по 30 шт. - легко хранить, транспортировать и использовать на объекте

Ограничения применения

• Не предназначена для использования вне помещений - отсутствует защита от влаги и пыли (не IP-rated)
• Работает только с гибкими многопроволочными медными проводами сечением 1,5 мм2 - несовместима с однопроволочными или алюминиевыми
• Максимальная рабочая температура +75 C - не применяется рядом с нагревательными элементами или в высокотемпературных средах
• Требуется обязательная опрессовка - попытки подключения без инструмента приведут к плохому контакту и перегреву

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерных линиях
• Соединение кабелей управления в станках ЧПУ
• Монтаж временных цепей в сервисных работах
• Обвязка модулей в распределительных щитах с частым обслуживанием

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте калибр 1,5 мм2
• Выбирайте клещи с матрицей, подходящей именно для РПИ-М - некорректный инструмент деформирует контакт
• Не перегибайте разъем после монтажа - это может повредить фиксатор или треснуть изоляцию
• Храните в сухом месте - хотя изоляция термостойкая, длительное воздействие влаги снижает надежность контактов
• При комплектации запаса всегда берите с запасом - один разъем можно сломать при демонтаже, а упаковка по 30 шт. удобна для закупки
