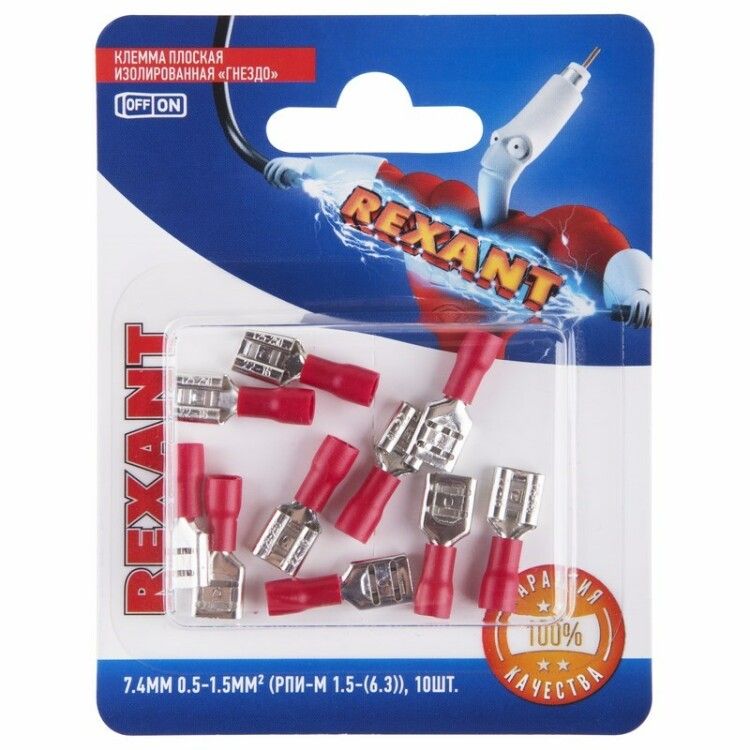

Клемма плоская изолированная (гнездо-7.4мм) 0.5-1.5кв.мм (РПи-м 1.5-(6.3) / РПИм 1.25-250 FDD1.25-250) (блист.10шт) Rexant 06-0387-A MEET

Клемма плоская изолированная РПи-м 1.5-(6.3) / РПИм 1.25-250 / FDD1.25-250 от REXANT - это однополюсный соединительный элемент с латунным контактом и ПВХ-изоляцией, рассчитанный на сечение провода 0,5–1,5 мм2. Подходит для временных и часто разъединяемых соединений в подвижной аппаратуре, например, в автомобилях, железнодорожных вагонах и авиационных системах. Артикулы 06-0387-a и etm06-0387-a указаны в упаковке по 10 штук.

Назначение и область применения

Клемма РПи-м 1.5-(6.3) / РПИм 1.25-250 / FDD1.25-250 применяется для соединения многожильных медных проводов с разъёмами типа “штекер”. Её основное преимущество - возможность быстрого подключения и отсоединения без инструментов после установки. Часто используется там, где требуется частая перестановка или обслуживание: в автокомпонентах, бортовых сетях вагонов, испытательных стендах, системах управления летательных аппаратов. Также подходит для внутренней проводки в распределительных щитах, где нужна надёжная, но демонтируемая точка соединения.

Технические характеристики

• Тип: клемма плоская изолированная, гильзового типа
• Материал контакта: латунь с электролитическим лужением (повышает антикоррозийную стойкость и проводимость)
• Материал изоляции: поливинилхлорид (ПВХ), красного цвета
• Сечение провода: 0,5 – 1,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Ширина гнезда: 7,4 мм
• Максимальный ток: 10 А
• Количество контактов: 1
• Упаковка: 10 штук

Совместимость и монтаж

Клемма совместима с разъёмами, имеющими гнездо шириной 7,4 мм. Для установки необходимо использовать пресс-клещи, подходящие для обжима изолированных клемм. Рекомендуются модели: HT-301 H (арт. 12-3014), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021/12-3021-4). Обжим выполняется **по изоляции** - клещи сдавливают пластиковую часть, а не металл, что обеспечивает герметичность и предотвращает повреждение жилы. После обжима клемма плотно фиксируется в разъёме благодаря встроенному механическому фиксатору.

Безопасность и стандарты

Клеммы соответствуют требованиям к изолированным соединениям для низковольтных цепей до 1000 В переменного тока. Материал ПВХ выдерживает температуры от -40C до +80C, не распространяет горение. Латунный контакт с лужением снижает риск окисления, особенно важен в условиях повышенной влажности или вибраций. Нет сертификации по IEC/EN, но применение в автомобильной и транспортной сфере подтверждает соответствие отраслевым нормам.

Преимущества

• Фиксатор в корпусе обеспечивает надёжное удержание в разъёме даже при вибрациях
• Красная изоляция позволяет легко отличать полярность или группу цепей
• Латунь с лужением - долговечнее обычной меди, не теряет проводимость при длительной эксплуатации
• Обжим по изоляции исключает случайное повреждение жилы провода
• Подходит для многожильных проводов, которые сложно зажать в винтовых клеммах

Ограничения применения

• Не предназначен для одножильных проводов большего сечения - превышение 1,5 мм2 вызывает плохой обжим и нагрев
• Не рекомендуется для постоянных стационарных соединений, где возможен доступ к винтовым клеммникам
• Не работает с разъёмами других типов (например, D-sub, XLR, Euroblock)
• ПВХ-изоляция чувствительна к длительному воздействию УФ-лучей - не используйте на открытом воздухе без защиты
• Максимальный ток 10 А - недостаточно для силовой нагрузки выше 2,5 кВт при 220 В

Примеры использования

• Подключение датчиков ABS в автомобиле
• Соединение проводов освещения в вагоне метро
• Запитка контроллеров в авиационных системах
• Переходники между жгутами в ремонтных мастерских
• Экспериментальные сборки на тестовых стендах

Практические советы

• Выбирайте пресс-клещи строго по типу клеммы - неправильный инструмент деформирует контакт и нарушает герметичность
• Перед обжимом проверьте, чтобы все жилы провода вошли в гильзу полностью - торчащие концы увеличивают риск замыкания
• Проверяйте посадку клеммы в разъём: она должна входить с лёгким щелчком, а фиксатор не должен болтаться
• При использовании в условиях вибрации дополнительно закрепите жгут хомутами, чтобы нагрузка не передавалась на контакт
• Артикулы 06-0387-a и etm06-0387-a - один и тот же продукт; различия в номерах связаны с партиями поставки
