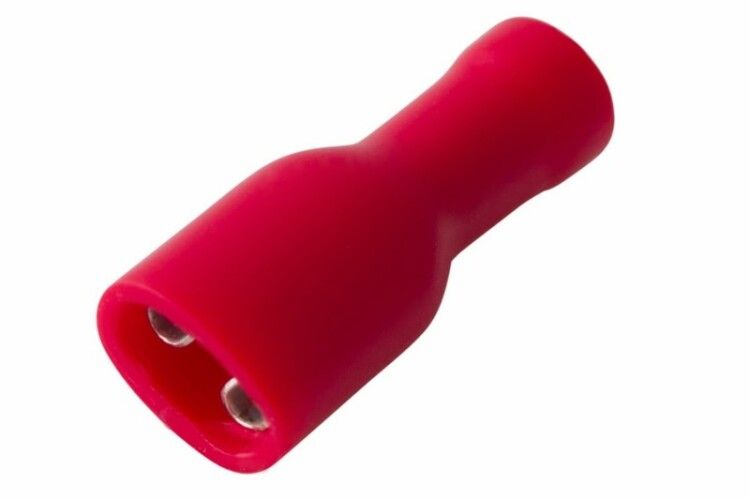

Клемма плоская полностью изолир РППи-м 1.5-(4.8) РпИмп 1,25-5-0,8 гнездо 5.6 мм 0.5-1.5 кв мм, REXANT - 08-0611 MEET

Клемма плоская полностью изолированная гнездо 5.6 мм 0.5–1.5 мм2 (РППи-м 1.5-(4.8)) от REXANT - это однополюсный соединительный элемент для надёжного и безопасного подключения медных проводов сечением 0,5–1,5 мм2. Клемма РППи-м 1.5-(4.8) обеспечивает герметичное соединение, удобство монтажа и возможность многократного отключения, что особенно важно в условиях вибраций и частой перестановки оборудования.

Назначение и область применения

Клемма РППи-м 1.5-(4.8) применяется для соединения многожильных медных проводов в местах, где требуется надёжность, быстрый монтаж и возможность демонтажа без повреждения контактов. Подходит для использования в подвижных системах: автомобильной, железнодорожной, авиационной и судовой электронике, а также в климатических установках, телекоммуникационном оборудовании и пультах управления.

Технические характеристики

• Тип: клемма плоская полностью изолированная, гнездо
• Сечение провода: 0,5 – 1,5 мм2
• Ширина штекера: 5,6 мм
• Размер контакта: 4,8 × 0,5 мм
• Максимальный ток: 10 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Количество контактов: 1
• Температурный диапазон: от -10 C до +75 C
• Исполнение: гильза с фиксатором

Совместимость и монтаж

Клемма РППи-м 1.5-(4.8) совместима с разъёмами стандарта 5,6 мм (например, серии Molex, JST, TE Connectivity). Для монтажа необходимо использовать пресс-клещи HT-301 или аналогичные инструменты с матрицей для обжима изолированных клемм. Обжим выполняется через изоляцию - это предотвращает повреждение жилы и гарантирует плотное прилегание к контактному язычку. Фиксатор замкового типа обеспечивает удерживание в разъёме даже при вибрациях.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным соединениям для электротехники средней мощности. Материал ПВХ устойчив к воздействию масла, бензина и большинства бытовых химикатов. Латунный контакт с лужением снижает риск окисления и увеличивает срок службы соединения. Температурный диапазон позволяет использовать клемму в большинстве промышленных и транспортных условий, кроме экстремально холодных или нагреваемых зон выше +75 C.

Преимущества

• Полная изоляция исключает случайные замыкания и поражение током при работе под напряжением
• Фиксатор замкового типа предотвращает самоотключение в условиях вибрации
• Обжим через изоляцию - не требует подготовки провода, снижает вероятность ошибки
• Красный цвет изоляции упрощает визуальное распознавание цепей (часто используется для положительного потенциала)
• Подходит для многократного подключения/отключения без потери качества контакта

Ограничения применения

• Не предназначен для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Не рекомендуется для постоянного погружения в воду - хотя ПВХ водоупорен, герметичность не достигает IP67
• Не подходит для высокочастотных сигналов свыше 100 кГц - из-за паразитной ёмкости изоляции
• Запрещено использование при температурах ниже -10 C и выше +75 C - материал теряет эластичность или деформируется

Примеры использования

• Подключение датчиков на автопроме (двери, двигатель, подвеска)
• Соединение проводов в системах кондиционирования воздуха
• Монтаж освещения в троллейбусах и метро
• Установка коммутационных модулей в серверных стойках
• Переподключение тестового оборудования в ремонтных мастерских

Практические советы

• Выбирайте пресс-клещи с точной матрицей под размер 4,8×0,5 мм - некорректный обжим снижает надёжность
• Перед обжимом проверьте, чтобы все жилы провода вошли в гильзу - выступающие концы вызывают пробой
• Не используйте клемму с алюминиевыми проводами - латунь и алюминий образуют гальваническую пару, которая разрушается при влаге
• При сборке в ограниченном пространстве учтите, что после обжима клемма занимает около 15 мм по длине
• Для долговечности в агрессивной среде (высокая влажность, соль) дополнительно покрывайте соединение силиконовым спреем
