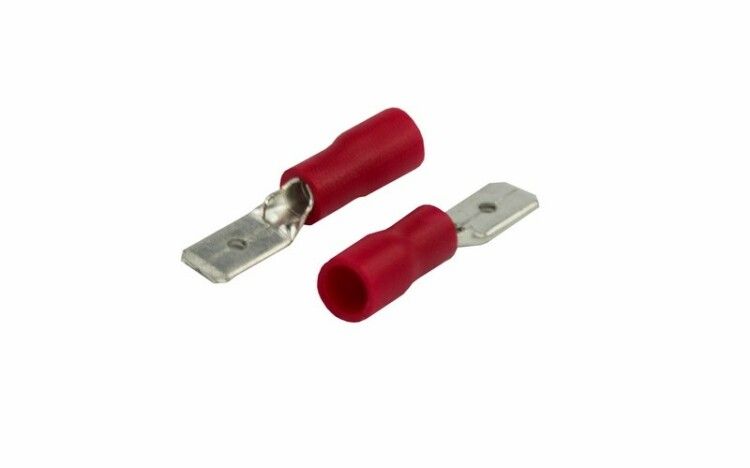

Клемма плоская изолированная штекер 4.8 мм 0.5-1.5 мм² (РПи-п 1.5-(4.8)/РПИп 1,25-5) красная | 08-0312 REXANT MEET

Клемма плоская изолированная штекер 4.8 мм 0.5–1.5 мм2 (РПи-п 1.5-(4.8) / РПИп 1,25-5) красная от REXANT - это однополюсный соединитель для быстрого и надёжного подключения медных проводов с последующей возможностью разъединения. Подходит для монтажа в условиях вибраций и частых переподключений, например, в автопроме, железнодорожной технике и на судах.

Назначение и область применения

Эта клемма предназначена для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2 и последующего подключения к гнездовым разъёмам. Отличается удобством многократного подключения и отключения - идеально для подвижных систем, где требуется часто менять или проверять соединения. Применяется в автомобильной, железнодорожной, авиационной и судостроительной промышленности, а также в оборудовании с подвижными элементами: панелях управления, тестовых стендах, бортовых сетях.

Технические характеристики

• Тип контакта: штекер (папа)
• Сечение провода: 0,5–1,5 мм2
• Размер контакта: 4,8 × 0,5 мм
• Максимальный ток: 10 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Количество контактов: 1
• Рабочий температурный диапазон: от –10 C до +75 C

Совместимость и монтаж

Клемма совместима с гнездовыми разъёмами, рассчитанными на ширину 4,8 мм. Для установки необходимо использовать пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H (арт. 12-3014, 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется поверх изоляционной части - это обеспечивает герметичность и предотвращает повреждение жил. На корпусе есть фиксирующий выступ, который зацепляется за замок в разъёме, исключая случайное выпадение.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным соединителям для промышленного оборудования. Материалы (латунь и ПВХ) устойчивы к воздействию масла, бензина и влаги, что делает её пригодной для эксплуатации в сложных средах. Температурный диапазон позволяет применять её вне помещений при умеренных климатических условиях.

Преимущества

• Защитная изоляция снижает риск короткого замыкания и поражения током
• Фиксация в разъёме предотвращает самоотключение даже при вибрациях
• Латунный контакт с лужением улучшает проводимость и защищает от окисления
• Красный цвет изоляции упрощает визуальное распознавание цепи (часто используется для положительного потенциала)
• Удобство демонтажа - можно отключить без инструментов, просто оттянув разъём

Ограничения применения

• Не предназначен для одножильных проводов большого сечения - превышение 1,5 мм2 вызывает плохой обжим и перегрев
• Не рекомендовано использование при температурах ниже –10 C: ПВХ становится хрупким
• Не следует применять в средах с постоянным погружением в воду - IP-класс защиты не указан, изоляция не является герметичной
• Запрещено использовать с алюминиевыми проводами - материал контакта несовместим с оксидацией алюминия

Примеры использования

• Подключение датчиков на кузове автомобиля
• Соединение проводов в пульте управления станком
• Монтаж освещения внутри вагона метро
• Присоединение аккумуляторных кабелей в судовой электросистеме
• Переподключаемые участки в испытательных стендах

Практические советы

• Выбирайте пресс-клещи точно по типу клеммы - неправильный инструмент деформирует контакт и снижает надёжность
• Перед обжимом удалите изоляцию с провода на длину, соответствующую глубине гильзы - не больше и не меньше
• Проверьте плотность посадки после монтажа: клемма должна входить в разъём с лёгким щелчком
• При использовании в условиях повышенной вибрации дополнительно закрепите провод хомутиком, чтобы нагрузка не передавалась на контакт
• Артикулы 08-0312 и etm08-0312 - это один и тот же продукт от REXANT, различаются только форматы кодирования
