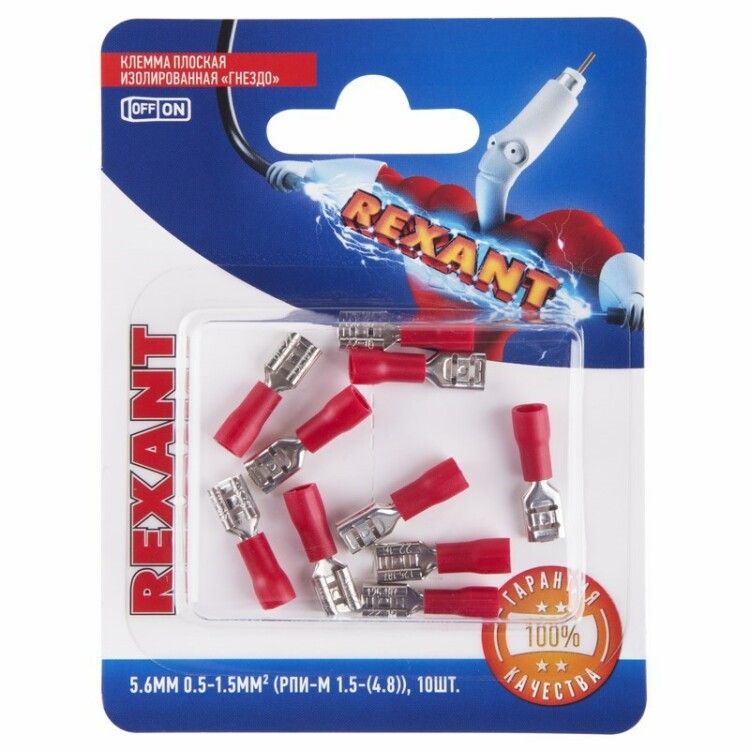

Клемма плоская изолированная (гнездо-5.6мм) 0.5-1.5кв.мм (РПи-м 1.5-(4.8) / РПИм 1.25-5-0.8 FDD1.25-187(8)) (блист.10шт) Rexant 06-0386-A MEET

Клемма плоская изолированная REXANT (арт. 06-0386-A) - это однополюсный соединитель для надёжного и быстрого подключения медных проводов сечением 0,5–1,5 мм2. Подходит для монтажа в условиях вибраций и частых перегибов, например, в автопроме, железнодорожной технике и авиационных системах.

Назначение и область применения

Клемма плоская изолированная REXANT применяется для оконцевания многожильных медных проводов перед подключением к штекерным разъёмам. Особенно эффективна там, где требуется часто разъединять и снова соединять цепь - например, при обслуживании бортовой сети автомобилей, троллейбусов, самолётов или судов. Благодаря изоляции и фиксатору обеспечивает безопасную работу даже в условиях повышенной вибрации.

Технические характеристики

• Тип изделия: клемма гильзового типа
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ), красный цвет
• Диапазон сечений провода: 0,5 – 1,5 мм2
• Размер контакта: 4,8 × 0,5 мм
• Максимальный рабочий ток: 10 А
• Количество контактов: один
• Упаковка: 10 штук

Совместимость и монтаж

Клемма совместима с разъёмами стандарта FDD1.25-187(8), РПи-м 1.5-(4.8) и РПИм 1.25-5-0.8. Для установки необходимы пресс-клещи с матрицей, подходящей под размер 4,8×0,5 мм. Рекомендуются модели: HT-301 H (арт. 12-3014), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021). Обжим выполняют **поверх** изоляционной части - так обеспечивается герметичность и предотвращается повреждение жилы. После обжима фиксатор на клемме плотно зацепляется за корпус разъёма, исключая случайное выпадение.

Безопасность и стандарты

Клеммы соответствуют требованиям к изоляции и теплостойкости для применений в транспорте. Материал ПВХ выдерживает температурный диапазон от −40 C до +85 C. Лужённая латунь снижает риск окисления и увеличивает срок службы контакта. Наличие фиксатора препятствует самоотсоединению при вибрациях.

Преимущества

• Защитная изоляция предохраняет от замыканий и поражения током
• Фиксатор гарантирует устойчивое соединение в движущихся системах
• Лужёный контакт улучшает проводимость и долговечность
• Ярко-красный цвет позволяет легко определить тип и состояние соединения
• Обжим через изоляцию ускоряет сборку и снижает вероятность ошибки

Ограничения применения

• Не для одножильных проводов большего сечения - возможен перегрев
• Запрещено использовать с алюминиевыми проводами - материал контакта несовместим
• Не рассчитана на постоянное погружение в жидкости - IP-класс защиты не указан, изоляция не является водоупорной
• Не рекомендуется для высокочастотных сигналов выше 1 кГц - паразитные ёмкости могут влиять на качество связи

Примеры использования

• Подключение датчиков ABS в автомобильной проводке
• Соединение силовых цепей в освещении вагона метро
• Монтаж управления двигателями на судне
• Передача сигнала от кнопок управления в кабине самолёта

Практические советы

• Выбирайте пресс-клещи точно по размеру контакта - 4,8×0,5 мм. Неправильно подобранный инструмент деформирует клемму и снижает надёжность соединения.
• Перед обжимом проверьте, что все жилы провода полностью вошли в гильзу - торчащие концы вызывают плохой контакт.
• Не используйте обычные клещи или плоскогубцы - они не обеспечивают равномерного давления и нарушают целостность изоляции.
• Проверяйте фиксацию после установки: попробуйте слегка потянуть клемму - она должна остаться в разъёме без люфта.
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может привести к коррозии латуни.
