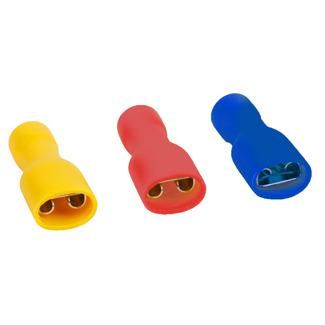

Разъем плоский в изоляции РпвИм OptiKit S-PI-PVC- 1,25-250(100шт) | 282894 КЭАЗ

Разъем плоский в изоляции РпвИм S-PI-PVC 1,25-250 от КЭАЗ - это надежный соединитель для слаботочных цепей, рассчитанный на работу с проводами сечением 0,5–1,5 мм2. Упакован по 100 штук, он удобен для массового монтажа в распределительных щитах, автоматике и оборудовании с частым обслуживанием.

Назначение и область применения

Разъем плоский в изоляции РпвИм S-PI-PVC 1,25-250 предназначен для оконцевания одножильных и многожильных проводов, создающих соединение типа «мама». Применяется там, где требуется быстрая сборка и демонтаж: в управлениях станков, конвейеров, системах автоматизации, силовых щитах и пультах управления. Подходит для цепей переменного и постоянного тока до 400 В. Соединяется с соответствующими штыревыми контактами РпИп, обеспечивая безопасное и герметичное соединение без доступа к токоведущим элементам.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Размер контакта: 6,3 × 0,5 мм
• Исполнение: гильзовый разъем с изоляцией
• Материал контакта: латунь
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Диапазон рабочих температур: от -40 C до +80 C

Совместимость и монтаж

Разъем плоский в изоляции РпвИм S-PI-PVC 1,25-250 совместим только с штыревыми контактами РпИп того же размера (6,3×0,5 мм). Для установки используется опрессовка специальным клещами - зажим происходит поверх изоляционной манжеты, не повреждая ее. Не допускается использование с проводами меньшим сечением, чем 0,5 мм2, или большим, чем 1,5 мм2 - это снижает механическую прочность и увеличивает риск перегрева. Монтаж требует точного подбора инструмента: матрица должна соответствовать размеру контакта.

Безопасность и стандарты

Разъем плоский в изоляции РпвИм S-PI-PVC 1,25-250 выполнен в соответствии с требованиями к безопасности слаботочных соединений. Полная изоляция ПВХ предотвращает случайное прикосновение к токоведущим частям после монтажа. Температурный диапазон (-40…+80 C) позволяет использовать его в условиях повышенной влажности и перепадов температур, однако не предназначен для открытой уличной эксплуатации без защиты корпуса.

Преимущества

• Удобство массовой установки: упаковка по 100 шт. экономит время при комплектации щитов
• Стандартный размер контакта (6,3×0,5 мм) обеспечивает широкую совместимость с популярными сериями разъемов
• ПВХ-изоляция устойчива к воздействию масла, бензина и большинства химических сред
• Ярко-красный цвет изоляции упрощает визуальную идентификацию фазы или цепи
• Высокая долговечность латунного контакта при многократном подключении

Ограничения применения

• Не применяется для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможна потеря контакта или перегрев
• Не рекомендован для высокочастотных сигналов выше 10 кГц - из-за паразитной емкости ПВХ
• Не предназначен для работы в агрессивных средах с постоянным воздействием растворителей, кислот или щелочей
• Запрещено применять без опрессовки - просто вставление провода в гильзу недостаточно для надежного соединения

Примеры использования

• Подключение датчиков и концевых выключателей в промышленных автоматах
• Соединение катушек реле и кнопок управления в щитах КЭАЗ Optima
• Монтаж сигнализационных цепей в пищевой и фармацевтической промышленности
• Обслуживание оборудования с частым техобслуживанием - легко отсоединить и заменить

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• Выбирайте опрессовочные клещи с матрицей 6,3 мм - некорректный инструмент деформирует контакт
• При использовании в холодных помещениях (ниже -20 C) нагрейте разъем перед опрессовкой - ПВХ становится хрупким
• Храните в сухом месте - хотя ПВХ защищен от влаги, длительное попадание воды на соединение может вызвать коррозию латуни
• Артикул 282894 - всегда заказывайте с запасом: этот разъем часто используется в комплектах OptiKit T/S, и его расход в крупных проектах высокий
