Клемма плоская изолированная гнездо 7.4 мм 0.5-1.5 мм² (РПи-м 1.5-(6.3)/РПИм 1,25-250) | 08-0413 REXANT MEET

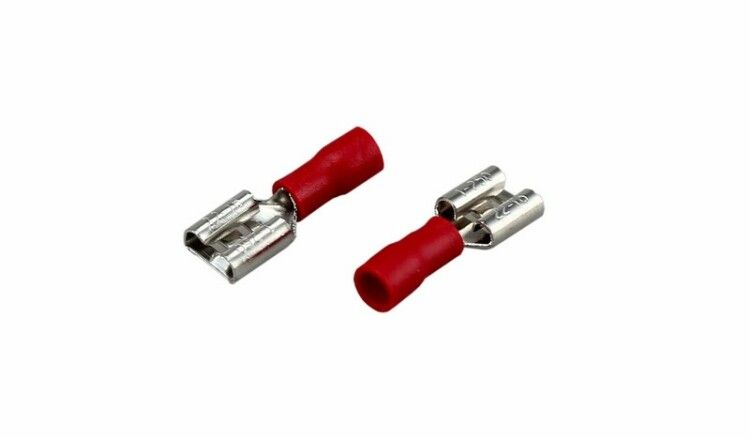

Клемма плоская изолированная гнездо 7.4 мм 0.5–1.5 мм2 (РПи-м 1.5-(6.3) / РПИм 1,25-250) от бренда REXANT - это надёжный соединитель для быстрого и безопасного подключения многожильных медных проводов в условиях вибраций и частых демонтажей. Артикулы 08-0413 и etm08-0413 подходят для монтажа в автопроме, железнодорожной технике и других подвижных системах.

Назначение и область применения

Эта клемма предназначена для создания разъёмных соединений между проводами и штекерными разъёмами. Подходит там, где требуется часто отключать и подключать цепи - например, в автомобилях, троллейбусах, вагонах, самолётах и судах. Также применяется при сборке панелей управления, распределительных щитов и силовой аппаратуры, требующей надёжного, но перестраховываемого контакта.

Технические характеристики

• Поперечное сечение провода: 0,5 – 1,5 мм2 (AWG 16–22)
• Ширина штекера: 6,3 мм (по данным производителя); указанные 7,4 мм в названии - возможное расхождение с реальной конструкцией, проверяйте совместимость с разъёмом
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Максимальный рабочий ток: 10 А
• Температурный диапазон: от −40 C до +80 C
• Размеры контакта: 6,3 × 0,8 мм

Совместимость и монтаж

Клемма рассчитана на установку в штекеры шириной около 6,3 мм. Убедитесь, что ваш разъём соответствует этому значению - использование с более крупными гнёздами снижает надёжность контакта. Для обжима необходимы пресс-клещи, совместимые с типом KPI: HT-301 H (арт. 12-3014), HT-301 N (арт. 12-3116) или HT-301 W (арт. 12-3021/12-3021-4). Обжим выполняется через изоляцию - она служит опорой для клещей и предохраняет от повреждения жилы. После обжима клемма оснащена фиксатором, обеспечивающим плотную посадку в разъёме и исключающую случайное выскальзывание.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изолированным соединителям для подвижного состава. Материалы (латунь, ПВХ) устойчивы к воздействию масла, влаги и температурных колебаний. Наличие изоляции исключает риск замыкания на корпус или соседние выводы. Однако не предназначен для постоянного погружения в жидкости или открытого монтажа вне защиты.

Преимущества

• Фиксатор обеспечивает удерживание в разъёме даже при вибрациях
• Изолирующий кожух защищает зону обжима от внешнего воздействия
• Лужённая латунь препятствует окислению и увеличивает срок службы контакта
• Удобство многократного подключения/отключения без потери качества соединения
• Ярко-красный цвет позволяет легко отличать клемму от аналогичных по другим сечениям

Ограничения применения

• Не для одножильных проводов большего сечения - возможен слабый обжим и выход из строя
• Запрещено использовать с проводами меньше 0,5 мм2 - не будет достаточного сцепления
• Не рекомендовано применение в средах с высокими уровнями химических паров (например, растворителей) - ПВХ может деформироваться
• Обжим допускается только специализированными клещами - обычные инструменты не гарантируют герметичность
• Не является IP-rated устройством - не следует использовать во влажных помещениях без дополнительной защиты

Примеры использования

• Подключение датчиков на раме автомобиля
• Соединение кабелей в пульте управления лифтов
• Монтаж световых модулей в вагонах метро
• Переделка проводки в авиационной аппаратуре
• Сборка временных испытательных стендов

Практические советы

• Выбирая клемму, ориентируйтесь на ширину штекера - 6,3 мм, а не на указанное в названии 7,4 мм. Это распространённое несоответствие в маркировке, не влияющее на работоспособность, но важное для совместимости.
• Перед обжимом удалите изоляцию с провода точно на длину входа в клемму - слишком длинный конец вызывает плохой контакт, слишком короткий - риск обрыва.
• Проверьте качество обжима: после сжатия изоляция должна полностью покрывать основание, а металл - равномерно сдавливать жилы без видимых трещин.
• Для долговечности используйте только оригинальные пресс-клещи REXANT - другие модели могут не обеспечивать нужное давление.
• Храните клеммы в сухом месте - хотя они имеют защиту, длительное воздействие влаги может спровоцировать окисление латуни.
