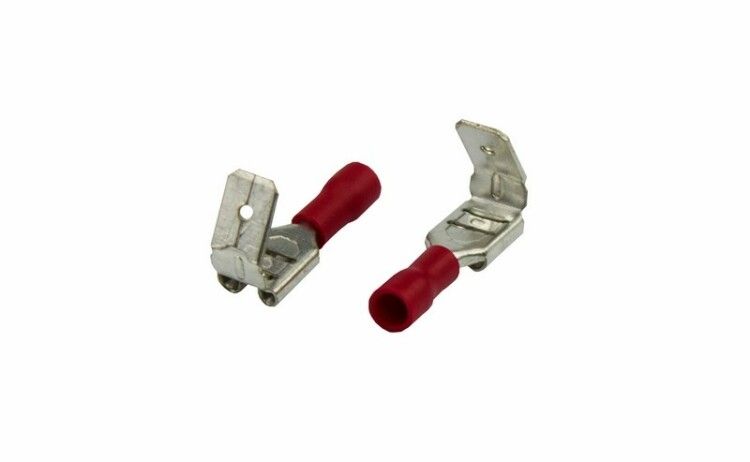

Клемма плоская изолированная гнездо 7.4 мм+штекер - 6.3 мм 0.5-1.5 мм² (РПи-О 1.5-(6.3)/РПИо 1.5-7.5) | 08-0414 REXANT MEET

Клемма плоская изолированная гнездо 7.4 мм + штекер 6.3 мм 0.5–1.5 мм2 (РПи-О 1.5-(6.3) / РПИо 1.5-7.5) от REXANT - это одноконтактное соединение с изоляцией для быстрого и надёжного подключения проводов сечением 0,5–1,5 мм2. Подходит для мобильной электроники, автопрома и оборудования с частыми переподключениями.

Назначение и область применения

Эта клемма предназначена для создания разъёмных соединений между проводами и оборудованием, где требуется частое отключение и подключение. Особенно эффективна там, где важна скорость монтажа и надёжность контакта: в автомобилях, железнодорожных вагонах, судах, авиационной аппаратуре и на сборочных линиях. Применяется для оконцевания многожильных медных проводов перед подключением к клеммным колодкам, разъёмам или другим устройствам.

Технические характеристики

• Тип: изолированная плоская клемма с гнездом и штекером
• Сечение провода: 0,5–1,5 мм2
• Ширина гнезда: 7,4 мм
• Ширина штекера: 6,3 мм
• Материал контакта: латунь с лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Максимальный ток: 10 А
• Температурный диапазон: –10 C до +75 C
• Количество контактов: 1
• Исполнение: гильзового типа (обжимной)

Совместимость и монтаж

Клемма совместима с разъёмами стандарта 6,3×0,8 мм и 7,4 мм. Для установки необходимы пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H (арт. 12-3014, 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется поверх изоляционной части - это предохраняет от повреждения жилы и обеспечивает герметичность. На гнезде есть фиксатор, а на штекере - отверстие для усиленного крепления в разъёме. Убедитесь, что провод полностью вставлен в гильзу перед обжимом.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным соединениям для промышленного и транспортного оборудования. Латунный контакт с лужением снижает риск окисления, а ПВХ-изоляция устойчива к воздействию масла, бензина и влаги. Температурный диапазон позволяет использовать её в условиях повышенной влажности и температурных колебаний, характерных для транспорта.

Преимущества

• Удобство быстрой замены: можно отключить и снова подключить без демонтажа всей цепи
• Защита от случайного касания: изоляция покрывает всю зону обжима
• Высокая механическая прочность благодаря фиксатору гнезда и отверстию на штекере
• Стандартные размеры - совместима с большинством промышленных разъёмов
• Ярко-красная изоляция упрощает визуальный контроль и цветовое кодирование

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP-защита не указана, не рассчитана на внешнюю среду
• Не рекомендуется для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Требует обязательного использования правильных клещей - обжим руками или обычными щипцами недопустим
• Не подходит для высоких частот или импульсных нагрузок - только для переменного/постоянного тока до 10 А

Примеры использования

• Подключение датчиков на автомобильной проводке
• Соединение кабелей в системах управления вагонами метро
• Монтаж освещения и электроники на судах
• Замена проводов в испытательных стендах и мобильных станках
• Переподключение аккумуляторов в портативных устройствах

Практические советы

• Выбирайте клемму по точному сечению провода - не используйте 1,5 мм2 для 0,5 мм2 и наоборот
• Проверьте, чтобы провод был плотно вставлен в гильзу до упора - это исключает “люфт” и нагрев
• После обжима потяните за провод - он не должен выскальзывать
• Красный цвет изоляции часто используют для положительного потенциала - соблюдайте цветовую маркировку системы
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие УФ-лучей и агрессивных химикатов снижает срок службы
