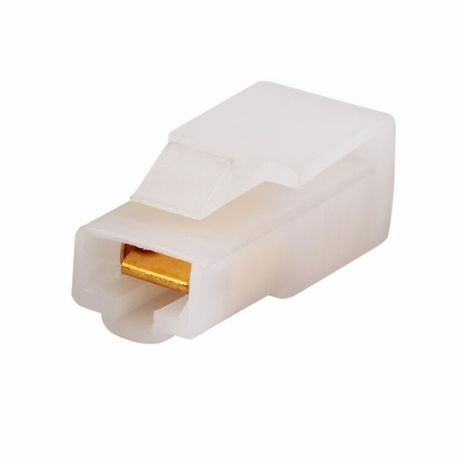

Клемма плоская гнездо 6.3 мм 1-1.5 кв (РП-м 1.5-(6.3)) + колодка, REXANT - 08-0981 MEET

Клемма плоская гнездо 6.3 мм 1-1.5 мм² (РП-м 1.5-(6.3)) + колодка от Rexant — надёжное соединение для временных и часто переподключаемых цепей, особенно там, где важна долговечность и удобство обслуживания. Артикулы etm08-0981 и 08-0981 подходят для монтажа в условиях вибраций и перемещений.

Назначение и область применения

Клемма плоская гнездо 6.3 мм 1-1.5 мм² (РП-м 1.5-(6.3)) + колодка предназначена для быстрого и надёжного соединения одножильных и многожильных медных проводов сечением 1–1,5 мм². Подходит для ситуаций, когда требуется частое отключение и подключение — например, при диагностике, ремонте или модификации оборудования. Часто применяется в автотранспорте, железнодорожной технике, авиации и судостроении, где используются подвижные электрические соединения.

Технические характеристики

• Размер контакта: 6,3 × 0,8 мм — соответствует стандартному штекеру 6,3 мм
• Номинальное сечение провода: 1–1,5 мм² — оптимально для токов до 10 А в нормальных условиях
• Материал контакта: латунь — высокая проводимость и устойчивость к коррозии
• Покрытие: без покрытия — требует защиты от внешней среды при использовании вне закрытых корпусов
• Колодка: из полиэтилена (ПЭ) — устойчива к ударным нагрузкам и химически инертна
• Температурный диапазон: -55…+135 °C — работает в экстремальных условиях, включая холодные и нагреваемые зоны
• Фиксатор: есть — предотвращает случайное выпадение из разъёма

Совместимость и монтаж

Клемма совместима с любыми штекерными разъёмами стандарта 6,3 мм. Для установки необходимы пресс-клещи: HT-202, HT-230 или HT-301. Обжим выполняют двойным способом — по жиле и по изоляции, чтобы обеспечить механическую прочность и исключить выскальзывание провода. Убедитесь, что диаметр зачищенной жилы точно соответствует сечению 1–1,5 мм². Нельзя использовать с алюминиевыми проводами или проводами большего сечения — это вызывает перегрев и выход из строя.

Безопасность и стандарты

Клемма не имеет сертификации по IEC/EN, но выполнена в соответствии с требованиями промышленных стандартов для подвижного состава. Применяется в системах с рабочим напряжением до 250 В переменного тока. Не предназначен для взрывоопасных сред. Отсутствие покрытия делает её чувствительной к окислению во влажной среде — рекомендуется использовать внутри герметичных корпусов или с дополнительной изоляцией.

Преимущества

• Удобная фиксация в разъёме — снижает риск потери контакта при вибрациях
• Высокая механическая прочность после правильного обжима
• Поддерживает многократные подключения без потери качества контакта
• Простота монтажа — не требует пайки или сложных инструментов
• Стандартный размер — легко заменяется на аналоги других производителей

Ограничения применения

• Не допускается использование с проводами меньше 1 мм² — возможен плохой контакт
• Не подходит для постоянных стационарных соединений — лучше выбрать болтовые или винтовые клеммы
• Без покрытия — не рекомендовано для открытого монтажа в агрессивной среде (высокая влажность, соль, химикаты)
• Требует точного соблюдения технологии обжима — некачественный обжим приведёт к перегреву

Примеры использования

• Подключение датчиков на движущихся участках автопоезда
• Соединение кабелей в бортовой сети самолёта или вагона метро
• Замена проводки в ремонтных мастерских судов
• Обслуживание испытательных стендов — быстрая смена тестовых цепей

Практические советы

• Перед обжимом обязательно зачистите жилу на длину, указанную в инструкции к клещам — обычно 6–8 мм
• Проверьте плотность обжима: провод не должен свободно двигаться в клемме
• Для длительной эксплуатации в сырых местах нанесите тонкий слой антикоррозийной смазки на контактную поверхность
• Не используйте обычные щипцы — только профессиональные пресс-клещи HT-202/HT-230/HT-301
• При сборке проверяйте соответствие цвета изоляции и полярности — хотя цвет не регламентирован, он помогает избежать путаницы
