Клемма плоская гнездо 7.5 мм 1-2.5 кв (РП-м 2.5-(6.3)), REXANT - 08-0921 MEET

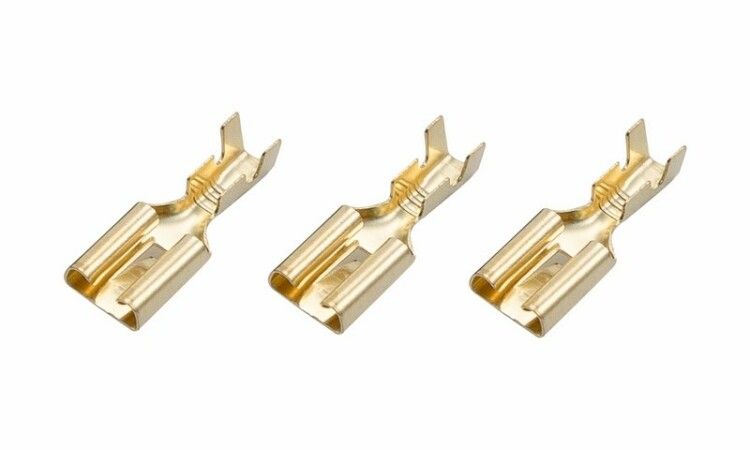

Клемма плоская гнездо 7.7 мм 1–2.5 мм² (РП-м 2.5-(6.3)) от REXANT — это незащищённый контактный элемент для надёжного и многократного соединения медных проводов с штекерными разъёмами. Подходит для монтажа в условиях вибраций и подвижных соединениях, например, в автотранспорте, железнодорожной технике и авиационных системах.

Назначение и область применения

Клемма плоская гнездо 7.7 мм 1–2.5 мм² (РП-м 2.5-(6.3)) применяется для оконцевания одножильных и многожильных медных проводов сечением 1–2.5 мм². Она позволяет создавать разъёмные соединения, которые можно легко отключать и подключать без повреждения контактов. Особенно эффективна там, где требуется частая перестановка или обслуживание — например, в бортовых сетях автомобилей, вагонов, судов и летательных аппаратов. Также подходит для сборки распределительных щитов, панелей управления и тестового оборудования.

Технические характеристики

• Поперечное сечение провода: 1.0–2.5 мм²
• Размер контакта: 6.3 × 0.8 мм
• Ширина гнезда: 7.5 мм
• Общая длина: 19 мм
• Материал: латунь (высокая проводимость и устойчивость к коррозии)
• Изоляция: отсутствует — требует внешней защиты
• Исполнение: гильза (обжимается на жилу провода)
• Температурный диапазон: –55 °C до +135 °C
• Количество контактов: один

Совместимость и монтаж

Клемма плоская гнездо 7.7 мм 1–2.5 мм² (РП-м 2.5-(6.3)) совместима с разъёмами, имеющими гнездовой контакт шириной 7.5 мм. Для установки необходимо использовать пресс-клещи, подходящие для обжима типа HT-202, HT-230 или HT-301. Обжим выполняют одновременно по жиле и изоляции — так достигается максимальная механическая прочность и надёжный электрический контакт. Установленная клемма фиксируется в разъёме за счёт встроенного зажимного язычка, предотвращающего случайное выпадение.

Безопасность и стандарты

Клемма соответствует требованиям к надёжности соединений в условиях повышенной вибрации и температурных колебаний. Хотя материал — латунь — устойчив к окислению, отсутствие изоляции требует обязательного соблюдения правил электробезопасности: все соединения должны быть защищены от доступа посторонних предметов и замыканий. Применение в цепях переменного тока выше 400 В требует проверки совместимости с изоляционными компонентами разъёма.

Преимущества

• Высокая долговечность благодаря латунному корпусу
• Удобство многократного подключения/отключения без потери качества контакта
• Фиксация внутри разъёма исключает самоотключение при вибрациях
• Поддерживает высокую рабочую температуру — до +135 °C
• Экономит время монтажа по сравнению с пайкой или скруткой

Ограничения применения

• Не предназначен для использования в открытых условиях без дополнительной защиты — отсутствует изоляция
• Не подходит для проводов сечением менее 1 мм² или более 2.5 мм² — риск перегрева или плохого обжима
• Требует специальных клещей для обжима; обычные инструменты не обеспечивают нужного давления
• Не рекомендован для постоянных закладных соединений — лучше использовать изолированные клеммы

Примеры использования

• Подключение датчиков на подвеске автомобиля
• Соединение кабелей в пульте управления эскалатора
• Запитка освещения в салоне железнодорожного вагона
• Монтаж силовых цепей в авиационных контроллеров
• Тестовые переходники в лабораториях и сервисных центрах

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы — не больше, не меньше
• Проверьте соответствие ширины гнезда (7.5 мм) и контакта разъёма перед установкой
• При работе с многожильным проводом скрутите жилы плотно, чтобы они не выступали после обжима
• После монтажа протяните клемму на легкое усилие — она должна держаться без люфта
• Для длительной эксплуатации в агрессивной среде покрывайте контакт антикоррозийной смазкой (например, Kontakt-KL)
• Артикулы 08-0921 и etm08-0921 — это одна и та же клемма; различаются только форматы внутреннего учёта
