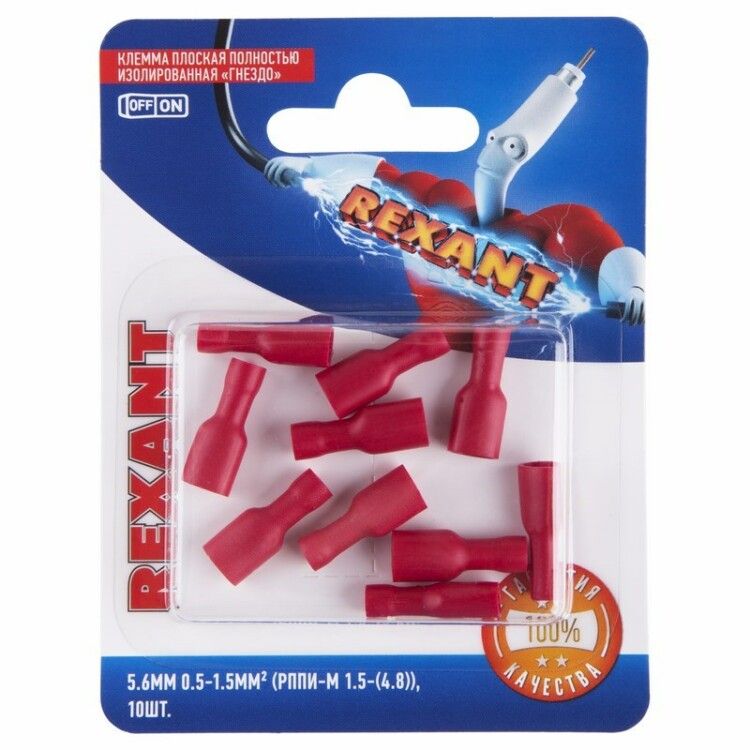

КЛЕММА ПЛОСКАЯ полностью изолированная гнездо - 5.6мм 0.5-1.5мм (РППи-м 1.5-(4.8) / FDFD1.25-187(8)) (в упак. 10шт.) | 06-0392-A REXANT MEET

Клемма плоская полностью изолированная гнездо 5.6 мм 0.5–1.5 мм2 (РППи-м 1.5-(4.8) / FDFD1.25-187(8)) от REXANT - это однополюсный соединительный элемент для надёжного и быстрого подключения медных проводов сечением до 1.5 мм2. Устройство защищено полной изоляцией, что делает его безопасным для работы в условиях вибраций и повышенной влажности, особенно в автопроме, железнодорожной технике и передвижных системах.

Назначение и область применения

Эта клемма применяется для соединения многожильных медных проводов с разъёмами типоразмера 187 (0.250"). Подходит там, где требуется частое разъединение, высокая надёжность и защита от внешнего воздействия. Часто встречается в монтаже:

• Автомобильной электроники (датчики, ЭБУ, освещение);
• Железнодорожного оборудования;
• Аэрокосмических и судостроительных систем;
• Передвижных станков и конвейеров с вибрационной нагрузкой.

Не предназначен для постоянного жесткого монтажа - идеально для сервисного обслуживания и модульных цепей.

Технические характеристики

• Тип: Гнездовая клемма (female contact)
• Сечение провода: 0.5 – 1.5 мм2
• Максимальный ток: 10 А
• Размер контакта: 4.8 × 0.5 мм
• Материал контакта: Латунь с электролитическим лужением
• Изоляция: Поливинилхлорид (ПВХ), красный цвет
• Фиксация: Замковый механизм для плотного соединения с разъёмом
• Количество контактов: 1
• Упаковка: 10 штук

Лужение повышает антикоррозийную стойкость и снижает переходное сопротивление. Цвет изоляции - красный - соответствует стандартному обозначению напряжения, но не является гарантией рабочего потенциала.

Совместимость и монтаж

Клемма совместима с разъёмами стандарта 187 (0.250") - наиболее распространённым в автомобильной и промышленной аппаратуре. Для установки необходимо использовать пресс-клещи HT-301 (или аналогичные с матрицей 4.8×0.5 мм). Обжим выполняется **по изоляции**, чтобы не повредить внутренний контакт. После обжима изоляция должна плотно прилегать к корпусу разъёма, а зажим провода - не выступать за пределы изолятора.

Подключаемые провода должны быть подготовлены: зачистка 6–8 мм, опрессовка - без перегибов и обрывов жил. Нельзя применять обычные щипцы - риск плохого контакта и перегрева.

Безопасность и стандарты

Клеммы выполнены в соответствии с требованиями к изолированным соединениям для подвижного состава. Материал изоляции - ПВХ, устойчивый к маслам, бензину и температуре от −40C до +105C. Соответствие стандартам IEC/EN 60352-2 и UL 486A обеспечивает долговременную безопасность в условиях вибрации и перепадов температур.

Преимущества

• Полностью изолированная конструкция исключает случайные замыкания и поражение током при работе под напряжением.
• Замковый фиксатор препятствует самоотсоединению даже при сильной вибрации.
• Латунный контакт с лужением сохраняет хорошую проводимость после множественных подключений.
• Ярко-красная изоляция легко распознаётся в сложных сборках, ускоряя диагностику.
• Высокая ремонтопригодность - можно менять без выпаивания или резки провода.

Ограничения применения

• Не для одно- или многожильных алюминиевых проводов - материал контакта несовместим с алюминием.
• Максимальное сечение - 1.5 мм2; использование проводов большего сечения вызывает перегрузку и деформацию контакта.
• Не рассчитана на работу выше 10 А - превышение тока ведёт к нагреву и выходу из строя.
• Обжим требует специнструмента - попытки затянуть вручную или клещами без матрицы приведут к плохому контакту.
• Не рекомендовано для открытых участков с длительным UV-воздействием - ПВХ со временем хрупнеет.

Примеры использования

• Подключение датчиков ABS в автомобиле через разъём 187.
• Соединение силового кабеля питания вагона метро с контроллером.
• Монтаж световой сигнализации на строительной технике.
• Замена старого разъёма в авиационной панели управления.

Практические советы

• Выбирая клемму, проверьте размер разъёма - он должен точно подходить под 4.8 мм ширину контакта. Отклонение +-0.1 мм допустимо, больше - риск плохого контакта.
• Перед обжимом протестируйте инструмент на обрезке провода - правильный обжим даёт равномерное давление, без вмятин на изоляции.
• Храните клеммы в сухом месте - хотя они герметизированы, влага внутри упаковки может вызвать окисление лужения.
• На объектах с высокими требованиями к безопасности используйте клеммы REXANT в паре с сертифицированными разъёмами того же бренда - это минимизирует риски несоответствия.
• Артикулы 06-0392-A и ETM06-0392-A - один и тот же продукт. Разница лишь в формате номера поставщика.
