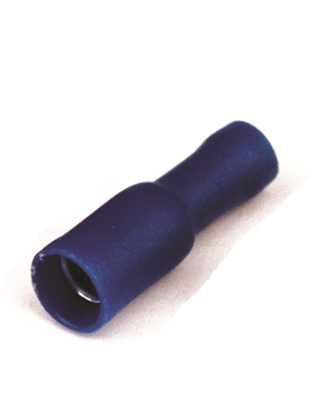

Наконечник цилиндрический РшИм 2.5-5-8.5 синий QUADRO (50шт) с изолированным фланцем - 2B69P ДКС

Наконечник цилиндрический с изолированным фланцем (розетка) 1.5–2.5 кв.мм РШИм, QUADRO, DKC - это готовый соединительный элемент для надёжного подключения медных жил сечением 1,5–2,5 мм2. Устройство защищено полностью изолированной конструкцией, что упрощает монтаж и повышает безопасность. Подходит для сборки распределительных щитов, управления оборудованием и подключения автоматических выключателей.

Назначение и область применения

Этот наконечник предназначен для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Он используется там, где требуется быстрое и безопасное подключение к клеммам - например, на автоматах, контакторах, реле, шинах заземления и нулевых шинах. Полная изоляция позволяет работать без дополнительных мер защиты, даже в плотных комплектациях.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов, используемых в освещении, управлении и слаботочных системах;
• Максимальный допустимый ток: 15 А - соответствует нагрузкам типичных бытовых и промышленных устройств;
• Материал контакта: электротехническая медь - обеспечивает низкое переходное сопротивление и долговечность;
• Лужёное покрытие - предотвращает окисление и снижает риск нагрева при длительной работе;
• Материал изоляции: ПВХ - устойчив к механическим воздействиям, не распространяет горение;
• Цвет изоляции: синий - стандартизирован для обозначения нулевой жилы (N) в соответствии с ГОСТ Р 50462;
• Размер контакта: 5 мм - совместим с большинством стандартных клеммных колодок и винтовых зажимов;
• Исполнение: гильза с изолированным фланцем - исключает случайное замыкание на корпус или соседние выводы.

Совместимость и монтаж

Наконечник QUADRO, DKC легко монтируется с помощью обычного обжимного инструмента. Для надёжного соединения рекомендуется использовать обжимные клещи с матрицей под размер 5 мм. Обжим должен быть выполнен так, чтобы металл гильзы плотно охватил жилу, а изоляционный фланец не пережимался. Наконечник вставляется в клемму «мама» - он не требует дополнительных креплений. Совместим с клеммами от 4 до 8 мм в диаметре, часто применяемыми в сериях Schneider, Legrand, ABB, IEK.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в сетях до 600 В. Изоляция выполнена из самозатухающего ПВХ, что снижает риск возгорания. Применение цвета синего соответствует международным нормам (IEC 60446 / ГОСТ Р 50462) для обозначения нулевого провода. Конструкция исключает доступ к токоведущим частям при установленном состоянии - это важное преимущество для обслуживания в активных щитах.

Преимущества

• Полная изоляция - не нужна дополнительная термоусадка или изолента;
• Фланец изолирован - предотвращает КЗ при близком расположении клемм;
• Лужёная поверхность - увеличивает срок службы в условиях повышенной влажности;
• Стандартный цвет - ускоряет диагностику и снижает вероятность ошибки при подключении;
• Удобная упаковка - 50 штук в одной упаковке, оптимально для партийной установки.

Ограничения применения

Не применяется для алюминиевых жил - материал гильзы рассчитан только на медь. Не предназначен для высокочастотных цепей или импульсных нагрузок свыше 15 А. Не следует использовать в средах с температурой выше +80 C - ПВХ начинает деформироваться. Также не рекомендовано применение в местах с постоянным механическим трением или вибрацией без дополнительной фиксации.

Примеры использования

• Подключение нулевой шины в распределительном щите квартиры;
• Присоединение провода к клемме автоматического выключателя типа C63;
• Обвязка контакторов в системах управления конвейерами;
• Подключение датчиков и реле в пультах управления станков;
• Сборка группового освещения с использованием клеммных колодок.

Практические советы

• Перед обжимом удалите изоляцию с жилы точно на длину гильзы - не более 8 мм;
• Проверьте соответствие сечения провода: слишком тонкая жила может выпасть, слишком толстая - повредить гильзу;
• Используйте качественный обжимной инструмент - плохой обжим вызывает нагрев и выход из строя;
• При установке в плотную клеммную колодку следите, чтобы изолированный фланец не задевал соседние контакты;
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения.
