Наконечник плоский РпИм 2.5-5-0.8 синий QUADRO (100шт) с изолированным фланцем (розетка) - 2B01P ДКС

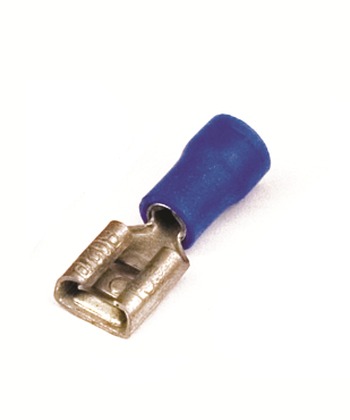

Наконечник плоский с изолированным фланцем (розетка) 1.5–2.5 кв.мм 4.8×0.8 мм РпИм QUADRO, DKC - это надёжный элемент для быстрого и безопасного соединения медных проводов в распределительных коробках, панелях управления и на оборудовании. Артикул 2B01P от бренда DKC соответствует требованиям к качеству и долговечности в условиях промышленной эксплуатации.

Назначение и область применения

Этот наконечник предназначен для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2. Он используется там, где требуется частое подключение и отключение - например, в клеммах автоматических выключателей, контакторов, реле, силовых шин. Благодаря изолированному фланцу и форме «розетка» (мама), он легко вставляется в соответствующую вилку, что ускоряет обслуживание и снижает риск случайного замыкания.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для большинства бытовых и промышленных цепей контроля и питания
• Размер контакта: 4,8 × 0,8 мм - совместим с типовыми разъёмами стандарта DIN 46228/IEC 60947
• Максимальный ток: 15 А - допустимый предел для длительной работы при температуре +40 C
• Материал контакта: электротехническая медь - обеспечивает низкое переходное сопротивление
• Лужёная поверхность - защищает от окисления и продлевает срок службы
• Материал изоляции: ПВХ - устойчив к механическим повреждениям, не распространяет горение
• Цвет изоляции: синий - стандартный цвет для нулевых проводников в соответствии с IEC 60446
• Исполнение: гильза - позволяет плотно обжать провод с помощью специального инструмента

Совместимость и монтаж

Наконечник совместим с разъёмами типа “розетка” (мама) с внутренними размерами 4,8×0,8 мм. Для установки используйте обжимной инструмент с матрицей для плоских наконечников. Обжим должен быть равномерным - зажим должен охватывать всю медную жилу, не задевая изоляцию. Убедитесь, что провод полностью вошёл в гильзу перед обжимом. После монтажа проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-7-1 и DIN 46228. Изоляция выполнена из самозатухающего ПВХ, не поддерживающего горение. Применяется в системах с рабочим напряжением до 600 В переменного и постоянного тока. Соответствует требованиям безопасности для электроустановок в помещениях класса IP20 и выше.

Преимущества

• Изолированный фланец исключает риск прикосновения к токоведущим частям при сборке
• Лужёная медь снижает вероятность окисления даже в условиях повышенной влажности
• Удобная форма «розетка» позволяет быстро менять модульные компоненты без отключения всей цепи
• Ярко выраженный синий цвет упрощает идентификацию нулевого провода при диагностике
• Стандартные размеры обеспечивают универсальную совместимость с продукцией многих производителей

Ограничения применения

• Не применяется для алюминиевых проводов - возможен химический контакт и разрушение соединения
• Не рассчитан на токи свыше 15 А - перегрузка вызывает нагрев и деформацию
• Не предназначен для открытой прокладки вне корпуса - ПВХ-изоляция чувствительна к УФ-лучам и экстремальным температурам
• Запрещено использовать в средах с высоким уровнем масла, растворителей или агрессивных паров - они разрушают ПВХ

Примеры использования

• Подключение нулевой шины в щите управления станком
• Соединение проводов в клеммниках частотных преобразователей
• Монтаж сигнальных цепей в системах автоматизации (PLC, датчики)
• Обслуживание реле времени и терморегуляторов в HVAC-системах

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - слишком длинная жила может выпирать и нарушить контакт
• Используйте только рекомендованную матрицу обжимного инструмента - некорректный инструмент приведёт к плохому контакту
• Проверяйте соответствие цвета изоляции (синий) функциональному назначению провода - соблюдайте цветовую маркировку
• При использовании в сериях Quadro от DKC - этот наконечник идеально сочетается с другими элементами серии по дизайну и надёжности
• Артикул 2B01P можно заказывать в комплектах - удобно для массового монтажа
