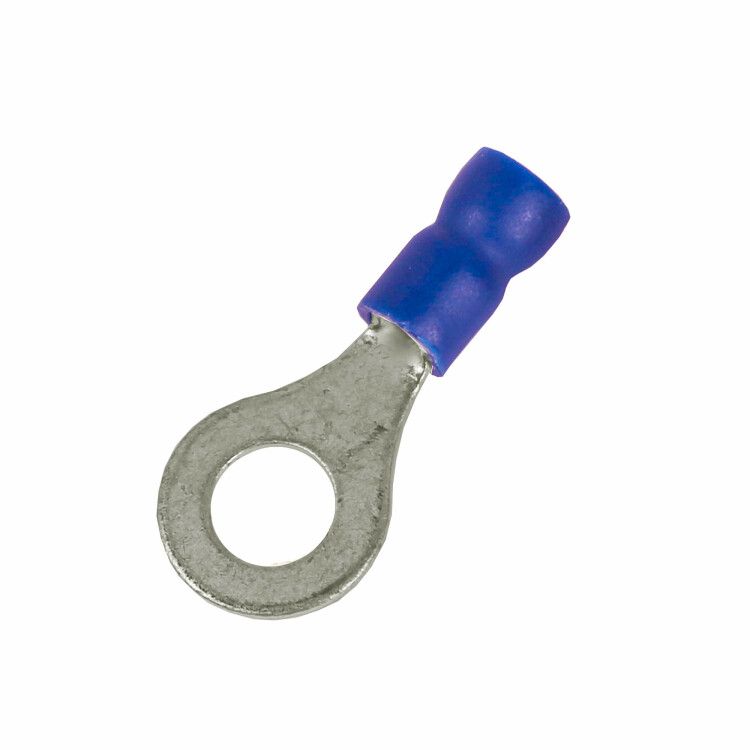

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 1.5-2.5кв.мм М10 d10.5мм (НКИ) (уп.100шт) DKC 2B10P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 1,5-2,5 кв.мм М10 (д.10,5 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил сечением 1,5–2,5 мм2. Благодаря изолирующему фланцу и луженой меди, он обеспечивает безопасное и долговечное соединение в распределительных щитах, на оборудовании и в панелях управления. Артикул 2b10p-ee-pvc относится к серии Quadro.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой M10. Применяется в силовых и управляющих цепях: в щитах автоматики, на станках, конвейерах, пультах управления, в системах освещения и HVAC. Особенно эффективен там, где требуется исключить случайное прикосновение к токоведущим частям - благодаря изолирующему фланцу.

Технические характеристики

• Номинальное сечение жилы: 1,5–2,5 мм2
• Диаметр отверстия: 10,5 мм
• Размер резьбы: M10 (соответствует шпильке 3/8 дюйма)
• Материал контакта: медь М1, луженая
• Материал изоляции: ПВХ пластикат, серый цвет
• Номинальный ток: 27 А
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Стандарт: DIN
• Классификация по AWG: 14
• Изоляция: проклеенная, герметичная
• Защита от коррозии: да (благодаря лужению)

Совместимость и монтаж

Наконечник совместим с любыми болтами, гайками и шпильками диаметром 10,5 мм. Для установки нужна опрессовочная матрица, соответствующая сечению 1,5–2,5 мм2. Удобная форма раструба EasyEnter позволяет легко ввести многопроволочные жилы без перелома или повреждения проводников. После обжима внутренние зазубрины гильзы обеспечивают прочный механический контакт. Проклеенный фланец предотвращает попадание влаги и пыли в место соединения. Наконечник можно использовать даже с проводами, имеющими лаковую изоляцию - ПВХ не деформируется при нагреве во время обжима.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, что гарантирует соответствие европейским нормам безопасности и качества. Изолирующий фланец выполняет функцию защиты от поражения током - он полностью закрывает токоведущую часть после монтажа. Сертифицирован для работы в защищённых условиях, в том числе внутри электрошкафов и панелей. Луженая медь снижает риск окисления, особенно в средах с повышенной влажностью.

Преимущества

• Облегченный ввод жилы - раструб EasyEnter снижает усилие при заправке многопроволочных проводов
• Проклеенный изолирующий фланец - исключает доступ влаги и пыли к месту соединения
• Луженая медь - продлевает срок службы в агрессивных средах
• Зазубрины внутри гильзы - обеспечивают высокую механическую прочность и надежность контакта
• Серый цвет изоляции - удобен для визуального различения в сложных сборках
• Совместим с лакированными жилами - не требует предварительной зачистки изоляции

Ограничения применения

Не применяется для алюминиевых жил - материал гильзы рассчитан только на медь. Не рекомендован для открытых внешних установок без корпуса - хотя фланец защищен, сам ПВХ не предназначен для длительного воздействия УФ-лучей и экстремальных температур. Не следует использовать с винтами большего диаметра - отверстие 10,5 мм точно соответствует M10; больший размер вызовет люфт и плохой контакт. Также не подходит для высокочастотных или импульсных нагрузок выше номинала 27 А.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение проводов к клеммным колодкам на контроллерах PLC
• Монтаж заземляющих проводников на металлические рамы оборудования
• Соединение двигателей и насосов с частотными преобразователями
• Установка в панелях управления промышленными роботами

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Используйте матрицу, указанную производителем для сечения 1,5–2,5 мм2 - некорректный инструмент испортит наконечник
• При использовании в вибрационных средах (например, на станках) дополнительно затяните винт моментом, указанным в документации оборудования
• Посадочный диаметр 10,5 мм - убедитесь, что ваш болт или шпилька имеют точный размер M10, иначе соединение будет ненадежным
• Артикул 2b10p-ee-pvc - сохраняйте его при заказе запасных элементов, так как аналоги других брендов могут отличаться по форме фланца или толщине изоляции
