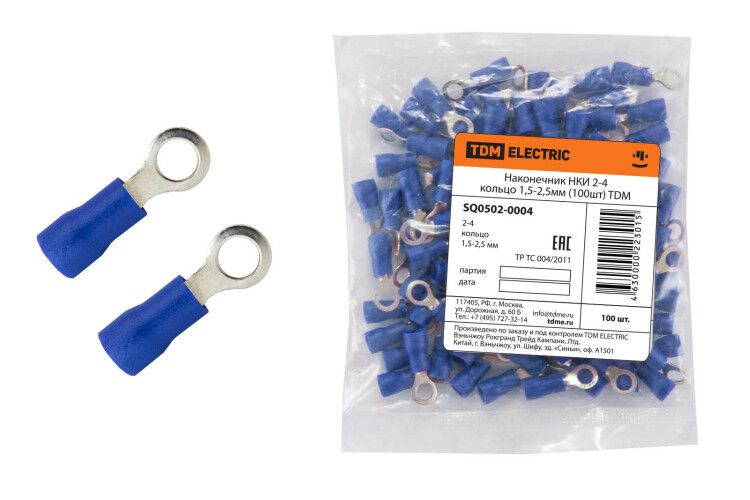

Наконечник НКИ 2-4 кольцо 1,5-2,5мм (100шт) | SQ0502-0004 TDM

Наконечник НКИ 2-4 кольцо 1,5–2,5 мм (100 шт) от TDM ELECTRIC предназначен для надёжного соединения проводов с винтовыми зажимами в электрических цепях. Этот тип наконечника особенно эффективен там, где важна механическая прочность и возможность быстрой замены - например, в пультах управления, распределительных щитах или оборудовании с вибрацией.

Назначение и область применения

Наконечник НКИ 2-4 кольцо 1,5–2,5 мм (100 шт) используется для подготовки концов многожильных проводов сечением 1,5–2,5 мм2 к установке в винтовые клеммы. Он обеспечивает плотный контакт, предотвращает выпадение жил из зажима и снижает риск перегрева за счёт равномерного распределения усилия затяжки.

• Подходит для монтажа в электрошкафах, панелях управления, автоматических выключателях и контакторах.
• Рекомендован для устройств, работающих в условиях постоянной вибрации - станки, транспортеры, насосы.
• Удобен при частых изменениях схем: позволяет легко демонтировать и переустанавливать провода без повреждения жил.

Технические характеристики

• Тип наконечника: кольцевой (кольцо)
• Номинальное сечение провода: 1,5–2,5 мм2
• Диаметр кольца: 2–4 мм
• Материал контакта: латунь - высокая проводимость и устойчивость к окислению
• Материал изоляции: ПВХ - термостойкий, гибкий, защищает от случайного касания
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник НКИ 2-4 кольцо 1,5–2,5 мм (100 шт) совместим с винтовыми зажимами, имеющими диаметр штыря 2–4 мм. Для правильной установки:

• Зачистите изоляцию провода на длину, соответствующую глубине гильзы наконечника - обычно 8–10 мм.
• Вставьте провод в гильзу до упора и обожмите специальным клещами - используйте матрицу для сечения 1,5–2,5 мм2.
• Не допускайте перекоса при обжиме: это снижает контактную площадь и увеличивает нагрев.
• Убедитесь, что диаметр кольца точно соответствует диаметру винта - слишком маленькое кольцо не наденется, слишком большое будет болтаться.

Безопасность и стандарты

Наконечник НКИ 2-4 кольцо 1,5–2,5 мм (100 шт) изготовлен в соответствии с требованиями к качеству и безопасности для электромонтажных изделий. Хотя явного указания стандарта в данных нет, материалы (латунь, ПВХ) и конструкция соответствуют распространённым практикам ГОСТ и IEC для аналогичных изделий.

Преимущества

• Латунный контакт обеспечивает долгий срок службы даже при переменных нагрузках.
• Гибкая ПВХ-изоляция защищает от поражения током и механических повреждений.
• Кольцевая форма позволяет легко фиксировать провод винтом без дополнительных элементов.
• Упаковка по 100 шт удобна для крупных проектов и пополнения запасов на объекте.

Ограничения применения

• Не предназначена для одножильных проводов большего сечения - возможен перегрев и деформация.
• Не рекомендуется использовать в условиях повышенной температуры выше +85 C - ПВХ может потерять форму.
• Не подходит для крепления на болты с диаметром менее 2 мм или более 4 мм - кольцо не войдёт или будет свободно.
• Не применяйте без обжима - просто вставленный провод в кольцо не обеспечит надёжного контакта.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой.
• Фиксация проводов к клеммам реле и контакторов в системах автоматизации.
• Обустройство заземляющих соединений на металлических корпусах оборудования.
• Электрооборудование на производстве с вибрационными нагрузками - конвейеры, компрессоры, насосы.

Практические советы

• Перед монтажом проверьте соответствие диаметра винта и внутреннего диаметра кольца - лучше взять образец и примерить.
• Для многожильных проводов всегда используйте обжимные клещи - ручная затяжка не гарантирует герметичность контакта.
• Храните наконечники в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие может вызвать осаждение грязи на латуни.
• Если требуется цветовая маркировка - выбирайте другие модели; данный наконечник имеет стандартную черную изоляцию.
• При работе с несколькими типами проводов храните упаковки отдельно - так проще найти нужный размер без вскрытия.
