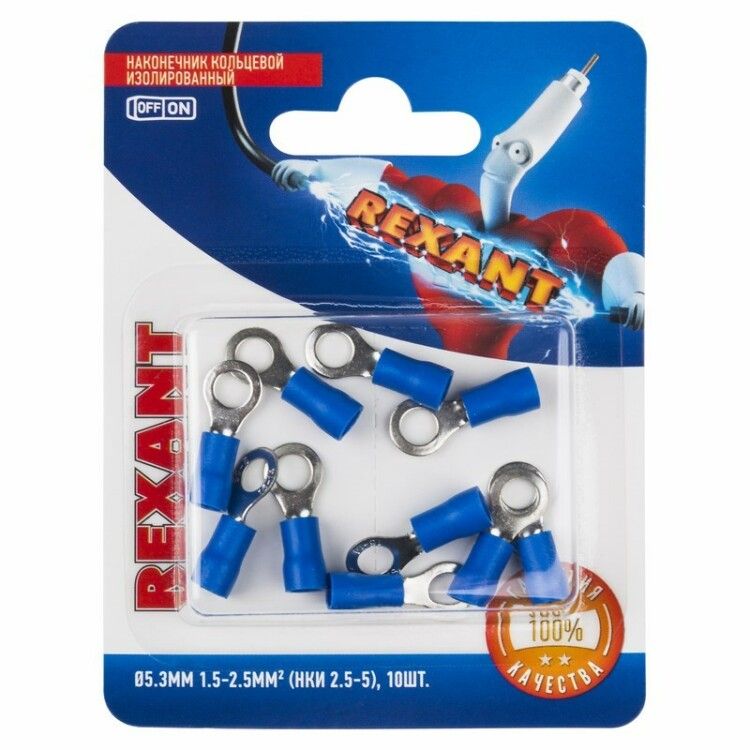

Наконечник кольцевой изолированный 5.3мм 1.5-2.5мм (НКи 2.5-5 / НКи2-5 RVS2-5) синий (в упак. 10шт.) | 06-0419-A REXANT MEET

Наконечник кольцевой изолированный ø5.3мм 1.5–2.5мм2 (НКи 2.5-5 / НКи2-5 / RVS2-5) синий - это обжимной контактный элемент для надёжного подключения медных проводов к винтовым зажимам оборудования. Бренд Rexant предлагает этот наконечник в упаковке из 10 штук, что удобно для монтажа и ремонта в условиях, требующих частых переподключений.

Назначение и область применения

Наконечник кольцевой изолированный применяется для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, исключающее ослабление контакта при вибрациях или частых демонтажах. Особенно эффективен там, где требуется надёжность и возможность многократного отключения - например, на подвижном составе, в щитах управления, на станках, конвейерах и распределительных устройствах.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает коррозионную стойкость и снижает переходное сопротивление
• Диаметр отверстия: 5,3 мм - совместим с винтами M3, M3,5, M4
• Сечение провода: 1,5–2,5 мм2 - оптимально для токов до 27 А
• Изоляция: ПВХ синего цвета - защищает от случайного замыкания, легко различима при сборке
• Конструкция втулки: короткая - экономит место в плотных клеммных колодках
• Способ монтажа: обжим пресс-клещами - не требует пайки
• Максимальный ток: 27 А - соответствует нагрузкам типичных бытовых и промышленных устройств

Совместимость и монтаж

Наконечник кольцевой изолированный (НКи2-5) совместим с любыми винтовыми клеммами, имеющими болты диаметром 5,3 мм. Для монтажа необходимы пресс-клещи с матрицей для обжима изолированных наконечников. Рекомендуются модели: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняют на изоляционной части - так сохраняется целостность изоляции и предотвращается повреждение жилы. Убедитесь, что обжим равномерный: после установки металл должен плотно охватывать все жилы провода без выступающих концов.

Безопасность и стандарты

Изолирующий слой из ПВХ соответствует требованиям по электробезопасности и не распространяет горение. Лужёная медь устойчива к окислению, что важно при работе во влажной среде. Продукт не имеет сертификации по ГОСТ/IEC, однако соответствует общепринятому промышленному применению аналогов типа RVS2-5.

Преимущества

• Удобство монтажа: не нужна пайка, достаточно обжима
• Повторяемость: можно отключать и подключать провод несколько раз без потери качества контакта
• Защита от КЗ: синяя изоляция предотвращает случайное касание соседних клемм
• Стойкость к влаге: лужёный контакт не ржавеет даже в условиях высокой влажности
• Экономия места: короткая втулка позволяет использовать наконечник в ограниченных пространствах

Ограничения применения

• Не предназначены для одножильных проводов - возможен обрыв жилы при обжиме
• Не подходят для токов выше 27 А - риск перегрева и деформации
• Не рекомендованы для постоянного погружения в жидкости - хотя лужёный контакт устойчив к влаге, сама изоляция ПВХ не рассчитана на длительное воздействие воды
• Не используются с клеммами меньшего диаметра - отверстие 5,3 мм не позволит затянуть винт M2,5

Примеры использования

• Подключение двигателей и датчиков на железнодорожном подвижном составе
• Разводка цепей управления в пультах станков ЧПУ
• Монтаж клеммных соединений в силовых щитах с частыми проверками
• Замена проводов в системах освещения с регулярным обслуживанием

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину втулки - слишком длинная жила может выйти из наконечника и вызвать замыкание
• Выбирайте пресс-клещи с правильной матрицей - использование неподходящего инструмента приведёт к плохому контакту или повреждению изоляции
• Проверьте посадку наконечника на винт: он должен свободно надеваться, но не люфтить
• Синий цвет изоляции указывает на сечение 1,5–2,5 мм2 - используйте его для быстрой визуальной идентификации при сборке
• Храните в сухом месте - хоть материал и устойчив к влаге, длительное хранение в сыром помещении может снизить качество ПВХ
