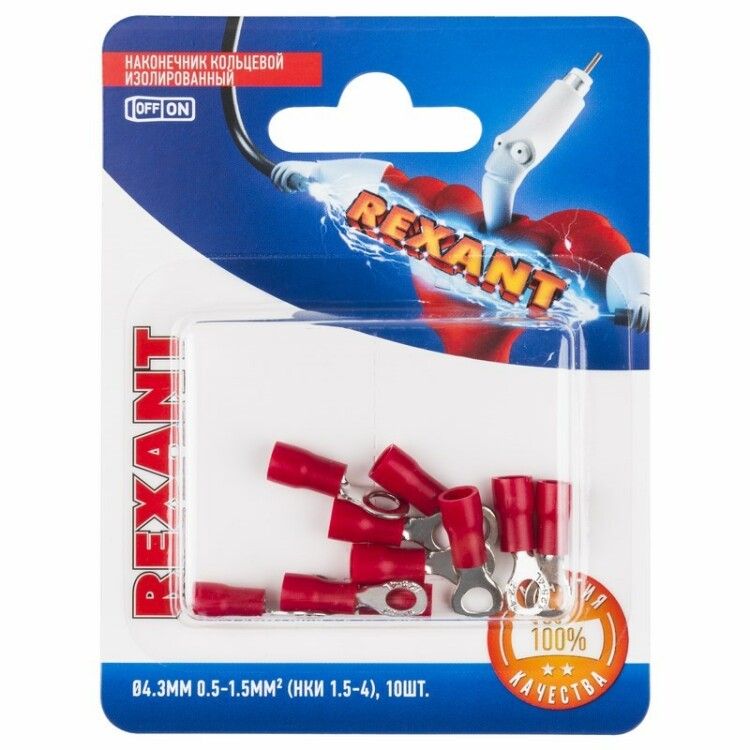

Наконечник кольцевой изолированный 4.3мм 0.5-1.5мм (НКи 1.5-4 / НКи 1,25-4 RVL1.25-4) красный (в упак. 10шт.) | 06-0414-A REXANT MEET

Наконечник кольцевой изолированный ø4.3мм 0.5–1.5мм2 (НКи 1.5-4 / НКи 1.25-4 / RVL1.25-4) красный обеспечивает надёжное и быстрое соединение медных проводов с винтовыми зажимами. Бренд Rexant предлагает этот наконечник в удобной упаковке по 10 штук - он идеально подходит для частого переподключения в условиях влажности и вибраций.

Назначение и область применения

Этот наконечник применяется для оконцевания медных проводов сечением 0,5–1,5 мм2 перед подключением к винтовым клеммам оборудования. Он особенно эффективен там, где требуется часто отсоединять и подключать провода - например, на подвижном составе, станках, щитах управления, испытательных стендах и системах автоматизации. Кольцевая форма позволяет плотно фиксировать провод винтом, а изоляция защищает от случайного замыкания.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает corrosion resistance и снижает переходное сопротивление;
• Диаметр отверстия: 4,3 мм - совместим с винтами M3, M3,5 и аналогичными;
• Сечение провода: 0,5–1,5 мм2 - подходит для одножильных и многожильных проводов;
• Максимальный допустимый ток: 19 А - при температуре до +85 C;
• Изоляция: ПВХ, красная - легко распознаётся визуально, выдерживает механические нагрузки;
• Конструкция втулки: короткая - экономит место в ограниченных корпусах;
• Способ монтажа: обжим - требует специальных клещей, не предполагает пайки.

Совместимость и монтаж

Наконечник рассчитан на обжим с помощью пресс-клещей, подходящих для изолированных наконечников. Для правильного монтажа используйте следующие модели:

• HT-301 H (арт. 12-3014, 12-3014-4);
• HT-301 N (арт. 12-3116);
• HT-301 W (арт. 12-3021, 12-3021-4).

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления, что приведёт к плохому контакту или повреждению изоляции. Обжим выполняется **по изоляции**, чтобы она не деформировалась и сохраняла герметичность. Убедитесь, что жила полностью вошла в трубку - видимые торцы провода недопустимы.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству изолированных наконечников. Лужёная медь соответствует нормам для работы в средах с высокой влажностью. Материал ПВХ не распространяет горение и устойчив к воздействию масел и химических паров. Прямого указания на соответствие ГОСТ/IEC в данных нет - рекомендуется проверить сертификаты производителя при закупке для ответственных объектов.

Преимущества

• Удобство установки - не нужна пайка, достаточно обжима;
• Высокая надёжность соединения благодаря лужёному контакту и прочной изоляции;
• Работает в условиях вибрации и влажности - лужение препятствует окислению;
• Красный цвет изоляции - упрощает идентификацию цепей и полярности;
• Короткая втулка - меньше места занимает в плотных распределительных коробках.

Ограничения применения

• Не предназначена для проводов больше 1,5 мм2 - возможен перегрев и оплавление изоляции;
• Не подходит для алюминиевых проводов - материал контакта (медь) несовместим с алюминием;
• Запрещено использовать без обжима - просто вставлять провод в наконечник нельзя;
• Не следует применять в средах с постоянным погружением в воду - IP-класс защиты не указан, ПВХ не является гидроизоляционной оболочкой.

Примеры использования

• Подключение двигателей и датчиков на железнодорожном подвижном составе;
• Сборка силовой части панелей управления станков ЧПУ;
• Монтаж временных тестовых цепей в лабораториях;
• Замена проводов в осветительных и нагревательных устройствах с частым обслуживанием.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - лишняя часть вызывает слабую фиксацию;
• Выбирайте наконечники с учётом диаметра винта: 4,3 мм - типичный размер для M3,5, но всегда сверьтесь с документацией оборудования;
• При работе с многожильным проводом - слегка скрутите жилы перед вводом в наконечник, чтобы они не выпали;
• Храните в сухом месте - даже лужёная медь может окислиться при длительном контакте с влагой;
• Артикулы etm06-0414-a и 06-0414-a - это один и тот же продукт, различаются лишь формат записи номера.
