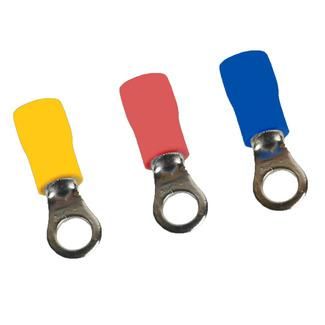

Наконечник кольцевой OptiKit T-K-PVC-1,25-4(100шт) | 278069 КЭАЗ

Наконечник кольцевой T-K-PVC-1,25-4 (упаковка 100 штук) от КЭАЗ Optima предназначен для надёжного соединения медных проводов сечением 0,5–1,5 мм2 с винтовыми зажимами. Лужёная медь и ПВХ-изоляция обеспечивают устойчивость к коррозии и безопасную работу в условиях повышенной влажности. Упакованы по 100 штук - удобно для массового монтажа.

Назначение и область применения

Наконечник кольцевой T-K-PVC-1,25-4 используется для оконцевания одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока до 400 В. Применяется там, где требуется прочное и долговечное соединение через винтовую клемму - например, в распределительных щитах, контакторах, автоматических выключателях, пускателях и на оборудовании с частым обслуживанием.

Технические характеристики

• Тип: кольцевой наконечник с изоляцией
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 14 мм - подходит для винтов M5–M6
• Материал гильзы: медь, лужёная - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: поливинилхлорид (ПВХ), красного цвета - защищает от случайного замыкания, легко различима
• Форма гильзы: короткая - компактна, не требует много места в клемме
• Рабочее напряжение: до 400 В
• Диапазон температур: от -40 C до +80 C - подходит для холодных помещений и нагреваемых зон

Совместимость и монтаж

Наконечник кольцевой T-K-PVC-1,25-4 совместим с винтовыми клеммами, имеющими болт диаметром 5–6 мм. Для установки:

• Зачистите изоляцию провода на длину, соответствующую глубине гильзы (не более 10 мм).
• Вставьте жилу в гильзу и обожмите специальным инструментом - используйте матрицу для сечения 0,5–1,5 мм2.
• Убедитесь, что жила полностью вошла в гильзу, а изоляция плотно прилегает к проводу.
• Закрепите наконечник в клемме, затягивая винт равномерно - не перетягивайте, чтобы не деформировать кольцо.

Не применяйте для алюминиевых проводов. Подходит только для медных жил.

Безопасность и стандарты

Наконечник кольцевой T-K-PVC-1,25-4 соответствует требованиям безопасности для оборудования до 400 В. Материалы изоляции (ПВХ) и покрытия (лужёная медь) не поддерживают горение и устойчивы к воздействию масла и влаги. Соответствует общепринятым нормам для промышленного электромонтажа, хотя явного указания на ГОСТ или IEC в данных нет - рекомендуется проверить соответствие в документации проекта.

Преимущества

• Лужёная поверхность предотвращает окисление - продлевает срок службы соединения
• Ярко-красная изоляция позволяет быстро определить тип и сечение провода при визуальном осмотре
• Короткая форма гильзы экономит место в плотно укомплектованных клеммах
• Упаковка по 100 штук снижает стоимость единицы и обеспечивает запас для крупных работ

Ограничения применения

• Не предназначены для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Не подходят для многожильных проводов без предварительной прессовки - жилы могут выпасть из гильзы
• Не используются в цепях выше 400 В - риск пробоя изоляции
• Не рекомендуются для открытого монтажа вне корпуса - ПВХ чувствителен к длительному УФ-облучению

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Обжим проводов к клеммам пускателей и тепловых реле
• Соединение проводов с зажимами в частотных преобразователях
• Монтаж управления на станках, конвейерах, системах вентиляции

Практические советы

• Перед обжимом всегда проверяйте, что выбранный наконечник точно соответствует сечению провода - даже небольшое отклонение влияет на надёжность
• Для многожильных проводов используйте пресс-клещи с регулировкой усилия - слабый обжим вызывает “выпадение” жил, слишком сильный - трещины в меди
• Храните в сухом месте - хоть ПВХ и влагостойкий, длительное попадание воды может привести к расслоению изоляции
• При замене старых наконечников - сравнивайте диаметр отверстия (14 мм) с размером винта в вашей клемме; если он меньше - потребуется другой тип
• T-K-PVC-1,25-4 - часть серии OptiKit T/S от КЭАЗ. Можно комбинировать с другими элементами этой серии для стандартизированного монтажа.
