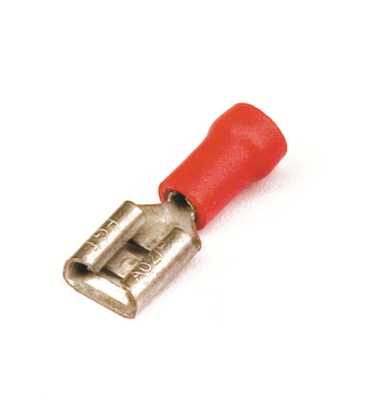

Наконечник плоский, с изолир.фланцем (розетка), 0,25-1,5мм.кв. 5,2х0,8мм. | 2A03P DKC ДКС

Наконечник кабельный плоский с изолированным фланцем (розетка) 0,25–1,5 кв.мм 5,2×0,8 мм QUADRO, РПИм 1.5-6-0.8, DKC предназначен для надёжного соединения медных проводов в электрических цепях с напряжением до 600 В. Этот компонент используется там, где требуется частое подключение и отключение - например, в распределительных щитах, на оборудовании с быстросъёмными разъёмами.

Назначение и область применения

Этот наконечник - тип “розетка” (“мама”), он служит для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Его используют для создания быстросъемных соединений между кабелем и штыревым контактом (например, в разъёмах типа Faston). Подходит для установки в силовые и управляющие цепи оборудования: автоматических линий, станков, систем освещения, устройств управления.

Технические характеристики

• Номинальное сечение кабеля: 0,25–1,5 мм2 - позволяет работать с проводами от тонких сигнальных до более мощных силовых;
• Размер контакта: 5,2 × 0,8 мм - соответствует стандартным штыревым разъёмам Faston 5,2 мм;
• Максимальный допустимый ток: 10 А - безопасная нагрузка при нормальных условиях эксплуатации;
• Материал гильзы: электротехническая медь - обеспечивает высокую проводимость и прочность соединения;
• Лужённое покрытие - защищает от окисления и продлевает срок службы в условиях повышенной влажности;
• Материал изоляции: ПВХ - термостойкий, устойчив к механическому воздействию и химическим средам;
• Цвет изоляции: красный - стандартизирует цветовое обозначение для удобства монтажа и диагностики;
• Форма исполнения: гильза с изолированным фланцем - исключает случайное замыкание на корпус устройства.

Совместимость и монтаж

Наконечник совместим с любыми штыревыми контактами размером 5,2×0,8 мм - распространённый стандарт в промышленном оборудовании. Для монтажа используйте специальный обжимной инструмент с матрицей под размер 5,2 мм. Обязательно проверьте плотность обжима: после опрессовки металл гильзы должен полностью охватывать жилу без зазора. Изолированный фланец предохраняет от контакта с металлическими деталями корпуса - не требует дополнительной изоляции при установке в щитах.

Безопасность и стандарты

Произведён согласно требованиям к качеству материалов и безопасности электрооборудования. Соответствует общепринятой практике применения для сетей до 600 В переменного/постоянного тока. Отсутствие открытых токоведущих элементов благодаря изолированному фланцу снижает риск поражения током и КЗ при обслуживании.

Преимущества

• Удобство сборки и демонтажа - можно легко подключить и отсоединить без инструментов;
• Защита от коррозии - лужёная поверхность сохраняет хорошую проводимость даже во влажной среде;
• Стандартный размер - гарантирует совместимость с широким спектром готовых разъёмов;
• Ярко выраженный цвет изоляции - ускоряет идентификацию цепей при диагностике;
• Изолированный фланец - исключает необходимость в дополнительных изоляционных колпачках или трубках.

Ограничения применения

• Не применяйте для проводов сечением менее 0,25 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт;
• Не использовать в условиях температур выше +85 C - ПВХ-изоляция начинает деформироваться;
• Подходит только для медных жил - несовместим с алюминием или комбинированными проводами;
• Не рассчитан на работу в условиях постоянной вибрации без дополнительной фиксации - рекомендовано применять с контргайками или зажимами на разъёме.

Примеры использования

• Подключение двигателей малой мощности к частотным преобразователям;
• Соединение кнопочных постов и световых сигналов в пультах управления;
• Обвязка реле и контакторов внутри распределительных щитов;
• Подключение датчиков и исполнительных механизмов на конвейерах;
• Монтаж внутренней проводки в аппаратах питания и зарядных устройствах.

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - слишком длинная жила выступает и может вызвать пробой;
• Выбирайте обжимной клещи с регулировкой усилия - переобжим повредит гильзу, недожим - сделает контакт нестабильным;
• Проверяйте качество соединения легким потягиванием провода - он не должен свободно выходить из гильзы;
• При использовании в сериях одинаковых соединителей - группируйте по цвету: красный часто указывает на питание или фазу;
• Артикул РПИм 1.5-6-0.8 и модель QUADRO от DKC - узнаваемые в каталогах поставщиков; запасайтесь аналогичными партиями для ремонта.
