Наконечник плоский, с изолир.фланцем (розетка), 0,25-1,5мм.кв. 4,8х0,8мм. | 2A01P DKC ДКС

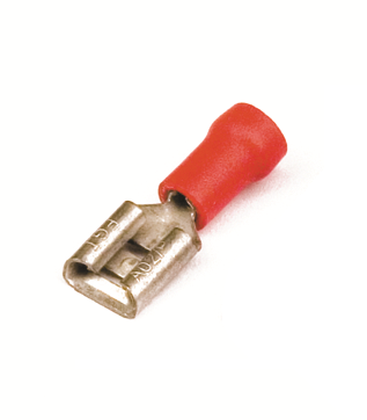

Наконечник кабельный плоский с изолированным фланцем (розетка) 0,25–1,5 кв.мм 4,8×0,8 мм QUADRO, РПИм 1.5-5-0.8, DKC предназначен для надёжного и быстрого соединения медных проводов в электрических цепях. Этот тип наконечника используется там, где требуется частое подключение и отключение - например, в распределительных щитах, на оборудовании с быстросъёмными клеммами. Бренд DKC и серия Quadro обеспечивают соответствие требованиям промышленной стандартизации.

Назначение и область применения

Этот наконечник - розетка типа “мама” - применяется для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Он позволяет легко подключить провод к клемме с гнездовым разъёмом 4,8×0,8 мм без необходимости использовать болты или зажимы. Подходит для систем управления, автоматизации, освещения, силовой аппаратуры и других устройств с быстросъемными контактами. Применяется в цепях переменного и постоянного тока до 600 В.

Технические характеристики

• Тип: наконечник кабельный плоский с изолированным фланцем (“розетка”)
• Номинальное сечение кабеля: 0,25–1,5 мм2
• Размер контакта: 4,8 × 0,8 мм
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Максимальный допустимый ток: 10 А
• Форма исполнения: гильза

Совместимость и монтаж

Наконечник совместим с клеммами и разъёмами, имеющими гнездо размером 4,8×0,8 мм. Для установки зачистите конец провода на длину, соответствующую глубине гильзы (обычно около 6–8 мм), вставьте жилу в трубчатую часть наконечника и обожмите специальным клещами. Убедитесь, что обжим плотный - без люфтов. Изолированный фланец предохраняет от случайного замыкания на корпус оборудования. Обжимать можно только инструментом, подходящим для плоских наконечников с изоляцией - обычные клещи для круглых наконечников не подойдут.

Безопасность и стандарты

Лужённая поверхность меди снижает риск окисления и улучшает долговечность контакта. Изоляция выполнена из ПВХ, устойчивого к механическому воздействию и температуре до +80 C. Соответствует требованиям к безопасности для электрооборудования класса IEC 60947-7-1 и ГОСТ Р 50030.5.5. Красный цвет изоляции указывает на рабочий потенциал - часто используется для положительного полюса в цепях постоянного тока.

Преимущества

• Удобство монтажа: исключает необходимость затяжки винтов - достаточно вставить в гнездо
• Защита от коррозии благодаря лужению медного контакта
• Изолированный фланец минимизирует риск поражения током и короткого замыкания
• Чёткая цветовая маркировка (красный) ускоряет идентификацию полярности
• Стандартный размер 4,8×0,8 мм гарантирует совместимость с широким спектром коммерческих клемм

Ограничения применения

• Не для проводов сечением более 1,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендован для высоких вибраций без дополнительной фиксации - при длительном трясущемся режиме возможно самопроизвольное выскальзывание
• Запрещено применять в средах с температурой выше +80 C - изоляция ПВХ теряет прочность
• Не подходит для агрессивных химических сред - ПВХ чувствителен к растворителям и маслам

Примеры использования

• Подключение датчиков и реле в панелях управления станков
• Соединение проводов питания в светильниках с модульными клеммами
• Обвязка контроллеров PLC в автономных системах автоматизации
• Монтаж в распределительных шкафах с быстросъёмными клеммами типа WAGO или аналогичными

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - недостаточно зачищенный провод вызовет плохой контакт
• Выбирайте обжимные клещи с матрицей именно для плоских наконечников с изоляцией - не используйте универсальные
• Проверяйте герметичность соединения после сборки: попробуйте слегка дернуть провод - он не должен выходить из наконечника
• При использовании в условиях повышенной влажности дополнительно смазывайте контакты антикоррозийной пастой
• Артикул РПИм 1.5-5-0.8 и SKU 2a01p позволяют точно найти этот же комплект при закупках запчастей - сохраняйте эти данные в документации
